DES-3828DCEOL EOS

xStack управляемый коммутатор 3 уровня с 24 портами 10/100Base-TX + 2 комбо-портами 1000Base-T/SFP+ 2 портами 1000Base-T (питание 48 V DC)

Сипаттамасы

Современные управляемые коммутаторы третьего уровня серии DES-38хх, входящие в семейство D-Link xStack, обеспечивают высокую производительность, масштабируемость, безопасность, многоуровневое качество обслуживания (QoS), передачу питания по сети Ethernet (Power Over Ethernet) и возможность подключения резервного источника питания. Коммутаторы серии DES-38хх можно объединять в виртуальный стек и управлять ими через единый IP-адрес. Устройства поддерживают IP-маршрутизацию и расширенные функции, обычно присущие более дорогим коммутаторам на основе шасси. Технология Single IP Management позволяет бесшовно объединять коммутаторы серии DES-38хх с гигабитными коммутаторами семейства xStack, имеющими возможность подключения к магистрали сети на скорости 10 Гбит/с.

Виртуальный стек 3-го уровня
Серия коммутаторов DES-38хх состоит из устройств уровня доступа, которые можно легко объединить в стек с любыми коммутаторами с поддержкой технологии D-Link Single IP Management, включая коммутаторы уровня ядра сети семейства D-Link xStack. Это позволяет создать часть многоуровневой структуры сети с подключением к магистрали и централизованным высокопроизводительным серверам. Стекирование устройств осуществляется без использования специализированных кабелей, что позволяет избежать проблем, связанных с их длиной и методом физического стекирования. Коммутаторы серии DES-38хх объединяются в стек с устройствами, находящимися в любом месте сетевого домена, исключая возможность появления единой точки отказа. Устройства серии DES-38хх являются идеальным решением для сетей отделов, объединяя коммутацию 2 уровня c IP-маршрутизацией, уменьшая количество трафика, передаваемого на магистраль сети и серверы.

Расширенные функции безопасности
Серия DES-38хх предоставляет широкий набор функций обеспечения безопасности и контроля доступа. Он включает списки контроля доступа (ACL) уровней 2/3/4 на основе МАС-адреса, номера порта коммутатора, IP-адреса и/или номера порта TCP/UDP, управление ARP-штормом и контроль МАС-адресов. DES-38хх также обеспечивает централизованное управление доступом пользователей через серверы TACACS+ и RADIUS. Совместно с управлением сетевыми приложениями, эти функции безопасности гарантируют не только доступ в сеть авторизованных пользователей, но и предотвращение распространения по сети вредоносного трафика.

Высокая производительность и доступность
Коммутаторы серии DES-38хх предоставляют расширенную поддержку VLAN, включая 4 Кб записей VLAN, GARP/GVRP и 802.1Q для повышения безопасности и производительности сети. Управление полосой пропускания позволяет ограничить трафик для каждого порта и управлять объемом передаваемого трафика. DES-3828, DES-3828P и DES-3852 поддерживают возможность подключения резервных источников питания, увеличивая время доступности сети в случае возникновения проблем с электропитанием. Другие функции коммутаторов, повышающие надежность и доступность сети включают агрегирование каналов 802.3ad Link Aggregation, 802.1d Spanning Tree и 802.1w Rapid Spanning Tree.

Многоуровневое качество обслуживания (QoS)
Серия DES-38хх предоставляет набор многоуровневых функций (L2, L3, L4) QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP и видеоконференции будут обслуживаться с надлежащим приоритетом. Поддерживается 8 очередей приоритетов 802.1p/TOS/DiffServ, с классификацией на основе МАС-адреса источника/приемника, IP-адреса источника/приемника и/или номера порта TCP/UDP. Поддержка многоадресных пакетов IP позволяет доставлять трафик приложений, требовательных к полосе пропускания одновременно нескольким получателям не внося дополнительных накладных расходов на источник и приемник и используя минимальную полосу пропускания.

Сипаттамалары

    Аппаратура

    Интерфейсы
  • 24 порта 10/100BASE-TX
  • 2 порта 10/100/1000BASE-T
  • 2 комбо-порта 10/100/1000BASE-T/SFP
  • Автосогласование скорости
  • Консольный порт RS-232

    Программное обеспечение

    Функции уровня 2
  • IGMP Snooping: поддержка 256 многоадресных групп
  • 802.1D Spanning Tree
  • 802.1w Rapid Spanning Tree
  • 802.1s Multiple STP Поддержка STP Loopback Detection
  • 802.3ad Link Aggregation: 32 группы, 8 портов на группу
  • Зеркалирование портов One-to-One / Many-to-One / One-VLAN-to-One
  • Per Flow mirroring

    VLAN
  • 802.1Q
  • Максимальное количество групп VLAN:
    VLAN 4K (4K статических VLAN, 255 динамических VLAN)
  • GVRP
  • Double VLAN

    Функции уровня 3
  • Статическая маршрутизация: 128 маршрутов
  • RIP v.1/v.2
  • OSPF
  • Функция Route preference
  • Плавающий статический маршрут
  • Аппаратная таблица маршрутизации IPv4: 2K
  • Таблица коммутации 3 уровня: 4K
  • VRRP
  • Количество IP-интерфейсов: 64
  • Количество IP на VLAN: 10
  • ARP Proxy

    Многоадресная рассылка
  • IGMP v.1, v.2, v.3: поддержка 256 многоадресных групп
  • Multicast Duplication
  • DVMRP v.3
  • PIM DM
  • PIM SM
  • ISM VLAN
  • Ограничение многоадресной рассылки по IP-адресам для каждого порта

    QoS
  • Управление полосой пропускания: шаг для каждого порта 64 Kб/с
  • Управление широковещательным штормом: шаг для каждого порта 1 пакет/с
  • Очереди приоритетов 802.1p
  • Количество очередей на порт: 8
  • CoS на основе:
    Порта коммутатора
    МАС-адреса источника и приемника
    TOS
    DSCP
    IP-адреса источника и приемника
    Номера порта TCP/UDP
  • Устранение перегрузок WRED (Weighted Random Early Detection)

    Списки управления доступом (ACL)
  • 800 правил на устройство
    На основе:
    Порта коммутатора
    МАС-адреса
    Очередей приоритетов 802.1p
    VLAN
    DSCP
    IP-адреса
    Типа протокола
    Номера порта TCP/UDP
    Полезной нагрузки TCP/UDP (содержимое пакета)

    Функции безопасности
  • Управление широковещательным штормом
  • Аутентификация RADIUS для управления доступом
  • Аутентификация TACACS+ для управления доступом
  • SSH v.1.5/ v.2
  • SSL v.2
  • Функция Port Security: 16 MAC-адресов на порт
  • Управление доступом 802.1x на основе портов
  • Управление доступом 802.1x на основе MAC-адресов: 16 MAC-адресов на порт
  • 802.1x Guest VLAN
  • Управление доступом на основе Web (WAC, Web-based Access Control)
  • Управление доступом на основе МАС-адреса (MAC-Based Access Control)
  • Сегментация трафика
  • IP-MAC-Port Binding (ACL Mode и ARP
    Mode): 500 записей на устройство
  • 3-х уровневый доступ пользователей (Administrator, Operator или User)
  • Учетные записи RADIUS
  • Функция Safeguard Engine

    Управление
  • Single IP Management v1.6
  • Web-интерфейс
  • Интерфейс командной строки CLI
  • Сервер/клиент Telnet
  • Клиент TFTP
  • SNMP v.1, v.2c, v.3
  • SNMP Trap on MAC Notification
  • RMON v.1: 4 группы (Statistics, History, Alarms, Events)
  • RMON v2 (Probeconfig Group)
  • Клиент Bootp/DHCP
  • DHCP Relay Option 82
  • SYSLOG
  • Поддержка двух копий ПО (Dual Image)
  • Поддержка двух копий конфигурации (Dual configuration)

    MIB
  • RFC 1213 MIB-II
  • RFC 1493 Bridge MIB
  • RFC 1907 SNMP v2 MIB
  • RFC 2819 RMON MIB
  • RFC 2665 Ether-like MIB
  • RFC 2674 802.1p MIB
  • RFC 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 1724 RIP v2 MIB
  • RFC 1850 OSPF v2 MIB
  • RFC 2096 IP Forwarding Table MIB (CIDR)
  • RFC 2787 VRRP MIB
  • RFC 2932 IPv4 Multicast Routing MIB
  • RFC 2934 PIM MIB for IPv4
  • Private MIB

    Производительность
  • Коммутационная фабрика 12.8 Гбит/с
  • Скорость передачи 64-байтных пакетов 9.5 mpps
  • Таблица МАС-адресов 16 Кб
  • Буфер пакетов 32 Мб
  • Макс. размер Jumbo-фреймов 9 Kб

    Индикаторы
  • Скорость 10 Mбит/с или100 Mбит/с (для портов Ethernet)
  • Скорость 10/100 Mбит/с или 1000 Mбит/с( для портов Gigabit)
  • Link/Activity (для каждого порта)
  • Power, Console, RPS (на устройство)

    Питание

    Внутренний источник питания
  • Постоянный ток на постоянный ток

    Напряжение на входе
  • 60 Вт, 48В постоянного тока

    Потребляемая мощность
  • 24 Ватт (макс.)

Сертификаттар

Тапсырысқа арналған ақпарат

DES-3828DC Управляемый коммутатор 3 уровня, 24 порта 10/100Base-TX, 2 комбо-порта 1000Base-T/SFP, 2 1000 Base-T (питание 48V DC)

Дополнительные трансиверы SFP
DEM-310GT Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км,3.3В
DEM-311GT Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 550 м, 3.3В
DEM-312GT2 Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 2 км, 3.3В
DEM-314GT Трансивер SFP 1000BASE-LH, SMF, макс. расстояние до 50 км, 3.3В
DEM-315GT Трансивер SFP 1000BASE-ZX, SMF, макс. расстояние до 80 км, 3.3В
DEM-330T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-330R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)
DEM-331T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-331R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)

Дополнительное управляющее ПО
DS-510 Программа сетевого SNMP-управления D-View 5.1

Кескіндері

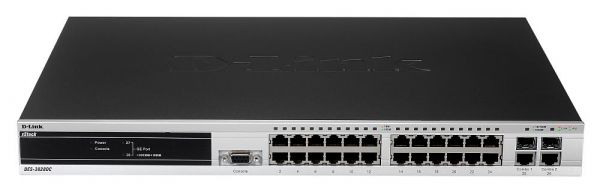

DES-3828DC
Вид спереди
Вид сзади
