Вопрос: Как осуществить трассировку маршрута для устройства DFL

Ответ:

Описание сценария:
DFL-210/800/1600 f/w:v2.12.00

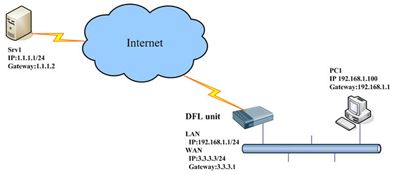

На следующем рисунке показана тестовая схема подключения.

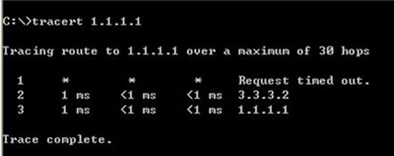

По умолчанию, нет возможности осуществить трассировку DFL от PC1 до Srv1 и проследить маршрут до удаленного хоста с помощью команды tracert в операционной систем Windows. На рисунке ниже представлен результат выполнения этой команды.


Требуется:

  1. Разрешить трассировку DFL.

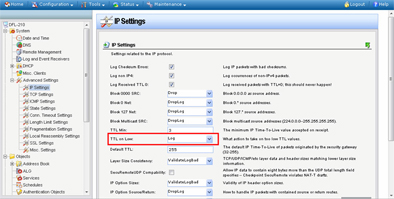

    Шаг 1. Зайдите System > Advanced Settings > IP Settings и в выпадающем меню TTL on Low выберите значение Log.

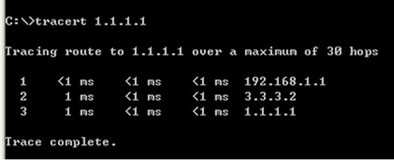

Теперь трассировка устройства DFL разрешена.

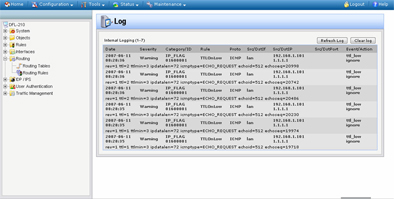

Однако, DFL при этом будет выводить в журнал сообщение о том, что значение ICMP TTL слишком мало, как показано на следующем рисунке.



При желании можно избежать записи этого сообщения в журнал DFL. Для этого необходимо поменять значение TTL Min на 1, выполнив действия, указанные в следующем шаге.

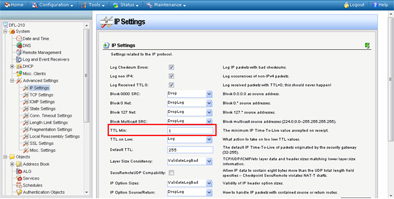

Шаг 2. Зайдите System > Advanced Settings > IP Settings > TTL Min:
