ANT24-SPEOL EOS

Модуль грозозащиты
Где купить

Описание

Рекомендованная замена - ANT70-SP/10

Модуль грозозащиты предназначен для защиты антенно-фидерных трактов, выходов приемопередатчиков от наведенного электромагнитного импульса грозовых разрядов (статическое напряжение). Модуль грозозащиты необходимо заземлять, или должна быть заземлена мачта, на которой он установлен.

Характеристики

    Электрические характеристики

    Диапазон частот
  • 0 ~3.0 ГГц

    Сопротивление
  • 50 Ом

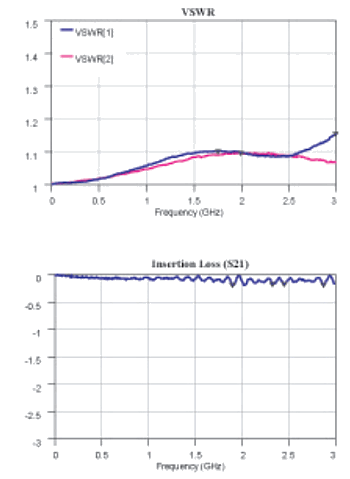

    VSWR
  • 1.2 : 1 макс. @ 0 ~2.0 ГГц
  • 1.5 : 1 макс. @ 2.0~3.0 ГГц

    Вносимые потери
  • 0,2 дБ макс. @ 0 ~2.0 ГГц
  • 0,5 дБ макс. @ 2.0~3.0 ГГц

    Напряжение пробоя постоянного тока
  • 305В +/- 15%

    Напряжение импульсного пробоя
  • 1000В +/- 20%

    Сопротивление изоляции
  • 1000 МΩ

    Максимальный выдерживаемый ток
  • 5 КА

    Разъемы
  • N-Plug и N-Jack


    Размеры
  • 79 x 40.8 x 20 мм

    Вес
  • 104 г

    Температурный диапазон
  • От -40o до 90o C

    Солевой туман (коррозийные испытания)
  • MIL-STD-202G test condition B

    Климатическая категория
  • IEC 60068-1 (40/90/21)

Сертификаты

Заказ

ANT24-SP   Модуль грозозащиты

Изображения

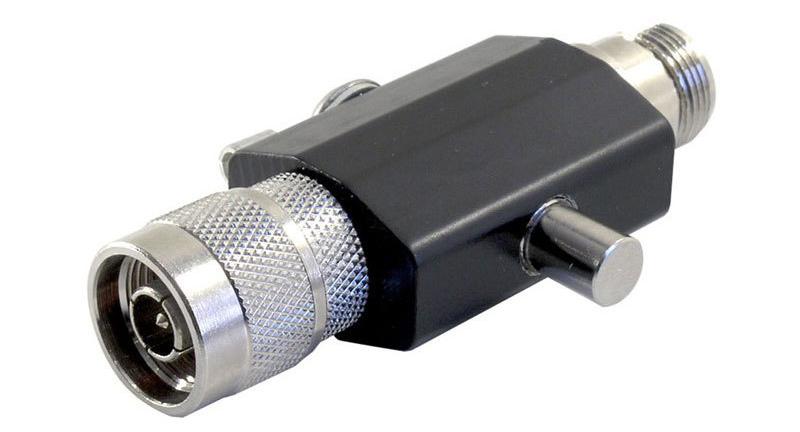

ANT24-SP
Вид спереди
