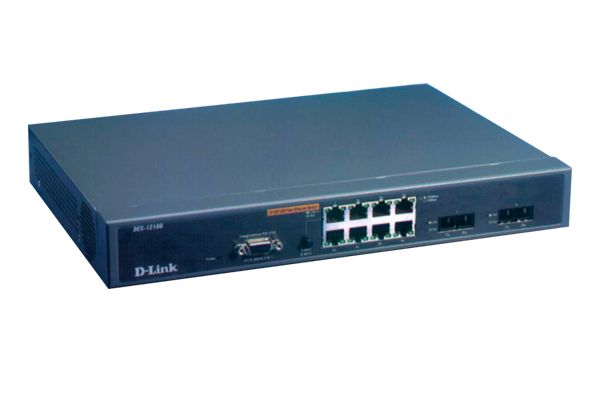

DES-1210GEOL EOS

Неуправляемый 10/100Мбит/с коммутатор
Қайдан сатып алу керек

Сипаттамасы

Коммутатор 10/100 Мбит/с с портами Gigabit Ethernet
Данный неуправляемый коммутатор предназначен для повышения производительности рабочей группы и имеет порты 10/100 Мбит/с для подключения рабочих станций и порты Gigabit Ethernet для доступа к серверам. Простой в использований и вместе с тем обладающий высокой производительностью, коммутатор DES-1210G является эффективным решением для быстрорастущих сетей с различными требованиями к пропускной способности.

8 портов 10/100 Мбит/с
Коммутатор имеет 8 портов 10/100 Мбит/с, обеспечивающих простоту подключения к ним и интеграцию Ethernet/Fast Ethernet. Эти интеллектуальные порты определяют сетевую скорость и автоматически настраиваются на поддержку100BASE-TX или 10BASE-T, а также на ражим передачи полу- или полнодуплексный. Порты 10/100 Мбит/с предназначены для сегментации сети на небольшие, соединяемые подсети, что обеспечивает повышенную пропускную способность. Коммутатор делает возможным использование сети для наиболее ресурсоемких мультимедийных и приложений для обработки изображений.

2 оптических порта Gigabit Ethernet
Два порта 1000BASE-SX Gigabit предназначены для обработки больших массивов данных, обеспечивая соединение с корпоративной магистралью или высокопроизводительными серверами.

Высокопроизводительное аггрегатирование портов
Несколько портов может быть объединены в высокопроизводителый, полнодуплексный “транк” для соединения коммутатор-коммутатор или сервер-коммутатор. Аггрегатирование портов обеспечивает высокопроизводительное соединение с разделением нагрузки.

VLAN для обеспечения безопасности и повышения производительности
Коммутатор поддерживает множество основывающихся на портах VLAN’ов, что расширяет возможности широковещательного домена, обеспечивает сегментацию траффика и увеличивает производительность и управляемость сети. Данная возможность позволяет создавать, уничтожать и изменять рабочие групп. Виртуальные рабочие группы обеспечивают безопасность данных путем ограничения широковещательных доменов и траффика в различных сегментах и подсетях, путем чего обеспечивается максимальная пропускная способность и защита сети от несанкционированного доступа.

Простота установки и конфигурирования
Коммутатор обеспечивает “plug&play” подключение к рабочим группам с различной сетевой загрузкой, одновременно с этим позволяя администратору легко конфигурировать аггрегатирование портов и виртуальные рабочие группы посредством встроенного консольного порта.

Сипаттамалары

  • 8 портов 10/100 Мбит/с
  • 2 Gigabit порта 1000BASE-SX
  • Схема коммутации “store-and-forward”
  • Поддержка полу- и полного дуплекса (для портов Gigabit - только полный дуплекс)
  • Аггрегатирование 10/100 Мбит/с и Gigabit портов
  • Основанные на портах VLAN’ы
  • Управление потоком IEEE 802.3x
  • Приоритезация потока IEEE 802.1p для поддержки мультимедийных приложений
  • Поддержка мониторинга портов
  • Простота конфигурирования через консольный порт

Технические характеристики

Стандарты

  • IEEE 802.3 10BASE-T Ethernet (для медной витой пары)
  • IEEE 802.3u 100BASE-TX Fast Ethernet (для медной витой пары)
  • IEEE 802.3z 1000BASE-SX Gigabit Ethernet (оптика)
  • ANSI/IEEE 802.3 режим автоопределения NWay
  • IEEE 802.3x управление потоком в режиме полного дуплекса
  • IEEE 802.1p для приоритезации очередей

Протокол

  • CSMA/CD

Скорость передачи данных

  • Ethernet:
    • 10 Мбит/с (полудуплекс)
    • 20 Мбит/с (полный дуплекс)
  • Fast Ethernet:
    • 100 Мбит/с (полудуплекс)
    • 200 Мбит/с (полный дуплекс)
  • Gigabit Ethernet:
    • 2000 Мбит/с (полный дуплекс)

Топология

  • Звезда

Сетевые кабели

  • 10BASE-T:
    • 2-парная неэкранированная витая пара UTP Категории 3, 4, 5 (100 метров)
    • EIA/TIA-586 100-Ом экранированная витая пара STP (100 метров)
  • 100BASE-TX:
    • неэкранированная витая пара UTP Категории 5 (100 метров)
    • EIA/TIA-568 100-Ом экранированная витая пара STP (100 метров)
  • 1000BASE-SX:
    • 62.5/125 мкм многомодовый оптический кабель (275 метров)
    • 50/125 мкм многомодовый оптический кабель (550 метров)

Режим полного/полудуплекса

  • Полный/полудуплекс для портов 10/100 Мбит/с
  • Полный дуплекс только для оптических портов 1000 Мбит/с

Управление потоком

  • Совместимое с IEEE 802.3x управление потоком для полного дуплекса
  • Управление с обратным сжатием потока для полудуплекса

Изменение интерфейса среды передачи

  • Кнопка коммутатора MDI-X для 1-го порта 10/100 Мбит/с

Изменение полярности Rx витой пары

  • автоопределение

Индикаторы

  • на порт 10/100 Мбит/с:
    • скорость 100 Мбит/с
    • Link/Act
  • на порт Gigabit:
    • Link
    • Act
  • на устройство:
    • Power

Характеристики производительности

Метод передачи

  • Store-and-forward

Таблица фильтрации адресов

  • 17k записей на устройство

Обучение MAC-адресам

  • автоматическое обновление
  • максимальное время жизни таблицы адресов: около 680 секунд

Фильтрация пакетов/Скорость передачи (полный дуплекс)

  • Ethernet: 14,880 pps на порт
  • Fast Ethernet: 148,810 pps на порт
  • Gigabit Ethernet: 1,488,100 pps на порт

Приоритезация очередей

  • поддержка 802.1p
  • 4 уровня приоретизации очередей

Буфер ОЗУ

  • 2Mb на 8 портов 10/100 Мбит/с
  • 2Mb на порт Gigabit

Количество портов в транке

  • До 4 портов 10/100 Мбит/с (800 Мбит/с для полного дуплекса)
  • До 2 портов Gigabit (4000 Мбит/с для полного дуплекса)

Консольный порт

  • RS-232 DB-9


    Питание

    • 100 - 240 Вольт, 50/60 Герц
    • Внутренний универсальный блок питания

    Потребление энергии

    • 12 Ватт (максимально)

    Вентиляция

    • Один вентилятор постоянного тока 40 x 40 мм

    Рабочая температура

    • 0° - 50° C

    Температура хранения

    • -25° - 55° C

    Влажность

    • 5% - 95% без конденсата

    Габариты

    • 324 x 231 x 44.5 мм
    • Настольный размер, высота 1 U
    • Вес 2.65кг

    Электормагнитное излучение (EMI)

    • FCC Class A
    • CE Class A
    • C-Tick
    • VCCI Class A
    • BSMI Class A

    Безопасность

    • UL/CUL
    • TUV/GS (EN60950)

Сертификаттар

Тапсырысқа арналған ақпарат

DES-1210G 8 10/100 Мбит/с портов и 2 1000Мбит/с порта
