DES-3326SEOL EOS

Стекируемый коммутатор третьего уровня
Қайдан сатып алу керек

Сипаттамасы

Рекомендованная замена - DES-3528

Стековый коммутатор DES-3326S - гибкое и масштабируемое решение. DES-3326S используется как коммутатор рабочих групп, так и в качестве высокопроизводительной магистрали при объединении нескольких устройств в стек. Коммутаторы объединяются в стек (до 8 устройств), что позволяют получить до 192 портов 10/100 и 8 портов GBIC. Стек работает как единое устройство со скоростью передачи данных между входящими в состав коммутаторами до 2 Гбит/с.

DES-3326S совмещает возможности коммутации на 2-м и 3-м уровнях. Поддержка коммутации на уровнях 2/3/4 на каждом порту позволяет не только настраивать фильтрацию трафика по физическим адресам, но и организовывать маршрутизацию. На уровне 2 осуществляется только коммутация пакетов на основе MAC-адресов устройств. На уровне 3 пакеты маршрутизируются, при этом критерием становится IP адрес сети или устройства, и поток данных обрабатывается специализированным процессором, а не процессором общего назначения. Такое решение обеспечивает более высокую скорость маршрутизации IP-пакетов, во много раз превышающую скорости обычных маршрутизаторов. Таблица адресов может содержать до 8092 MAC-адресов (уровень 2), 2048 IP-адресов и 32 IP-адресов интерфейсов коммутатора при работе на уровене 3.

DES-3326S поддерживает стандартные протоколы обмена информацией с другими маршрутизирующими устройствами - RIP-1, RIP-2, OSPF. Поддержка этих протоколов позволяет определить оптимальный маршрут при пересылке данных из одной сети в другую.

Поддержка приоритезации очередей, многоадресных рассылок IGMP и качества обслуживания QoS позволяет настраивать характеристики пропускной способности портов и обеспечивает гарантированную полосу пропускания для потоковых приложений, пакетной передачи голоса (VoIP) и других специальных приложений.

Использование управления потоком IEEE 802.3x минимизирует потерю кадров Ethernet в канале передачи данных, обеспечивая надежную работу подключенных серверов и рабочих станций.

Поддержка рабочих групп VLAN на основе стандарта IEEE 802.1Q позволяет организовать широковещательные домены, сегментировать потоки данных, улучшить производительность, управляемость и безопасность сети. Одновременно можно организовать маршрутизацию пакетов между VLAN.

Функция транкинга портов способствует созданию скоростных каналов передачи данных с распределением нагрузки при подключении серверов или других коммутаторов. Несколько портов, объединенных в транк, работают как один высокоскоростной порт.

Для обеспечения непрерывной работы критичных к потерям приложений, коммутатор позволяет настроить резервные связи между коммутаторами, используя протокол IEEE 802.1w Rapid STP. Т.о., передача и получение пакетов будет гарантирована, даже если основной канал выйдет из строя.

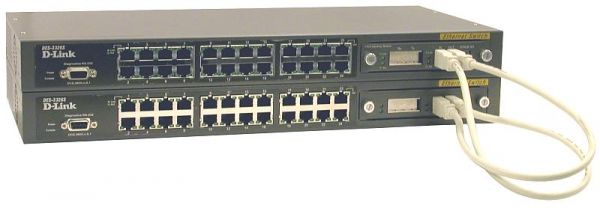

Стекирование коммутаторов

Сипаттамалары

    Стандарты

    • EEE802.3 10BASE-T Ethernet (медь-витая пара)
    • IEEE802.3u 100BASE-TX Fast Ethernet (медь-витая пара)
    • IEEE802.3u 100BASE-FX Fast Ethernet (оптика)
    • IEEE802.3z 1000BASE-SX Gigabit Ethernet (оптика)
    • IEEE802.3ab 1000BASE-T Gigabit Ethernet (медь-витая пара)
    • ANSI/IEEE802.3 автоопределение скорости
    • IEEE802.3x Flow Control
    • IEEE802.1p Приоритизация трафика
    • IEEE802.1q VLAN - виртуальные сети
    • IEEE802.1d Spanning Tree
    • IEEE802.1w Rapid Spanning Tree

    Скорость подключения

    • Ethernet:
      10Мбит/с (полудуплекс)
      20Мбит/с (полный дуплекс)
    • Fast Ethernet:
      100Мбит/с (полудуплекс)
      200Мбит/с(полный дуплекс)
    • Gigabit Ethernet:
      2000Мбит/с(полный дуплекс)

    Стекирование

    • Объединение в стек до 8 устройств
    • Макс. конфигурация (192) 10/100BASE-T порта ( 8 стекирующих GBIC & 8 свободных для подключения GBIC)

    Производительность

    • Пропускная способность 8,8 Гб
    • Метод передачи - store&forward
    • Таблица MAC-адресов 8К
    • Размер буфера - 8Mb
    • Размер таблицы IP адресов -2К
    • 16 адресов соседних маршрутизаторов

    Обучаемость - динамическое и статическое (пользователем) обновление таблицы MAC-адресов

    Маршрутизация IP трафика и коммутация на уровне MAC-адресов в одном устройстве

    IP Маршрутизация

    • Поддержка IP v4
    • IP multi-netting
    • Path MTU discovery
    • Поддержка фрагментации IP
    • Поддержка протоколов маршрутизации:
      Статическая маршрутизация RIP-1, RIP-2, OSPF v.2

    VLAN

    • IEEE 802.1Q на основе тегов
    • VLAN на основе потов
    • Количество VLAN (на устройство):
      • 64 статических
      • 255 динамических

    Spanning Tree

    • 802.1D Spanning Tree
    • 802.1w Rapid Spanning Tree

    Контроль доступа

    • Функция Port security
    • Поддержка 802.1x
    • Клиент RADIUS для 802.1x
    • Многоуровневые ACL

    Настраиваемые пользователем фильтры, основанные на MAC-, IP- и адресах соседних маршрутизаторов

    Поддержка режима гарантированного сервиса QoS, основанного на приоритезации потока данных, механизме очередей (WRP) и протоколе резервирования пропускной способности (RSVP)

    Управление

    • Поддержка управления по SNMP, Web, RMON, Telnet
    • RMON-группы 1, 2, 3, 9 (Alarm, Statistics, History, Event)
    • MIB - MIB-II (RFC 1213), Bridge MIB (RFC 1493), RMON MIB (RFC 1757), VLAN MIB (RFC 2674), IGMP MIB, Entity MIB (RFC 2737), IF MIB (RFC 2233), Ethernet-like MIB(RFC2358), D-Link enterprise MIB
    • 1 порт для подключения консоли RS-232



    Размеры и питание

  • Питание - 100-240VAC, 50/60Гц
  • Потребляемая мощность - 30-42 Вт (max.)
  • Габаритные размеры - 441 x 388 x 66 mm
  • 19" - для установки в шкаф, 1U высота, вес 2.5 кг

Сертификаттар

Тапсырысқа арналған ақпарат

DES-3326S - стекируемый коммутатор 3-го уровня, 24 порта 10/100Mбит/с Fast Ethernet

Дополнительные модули
DES-332GS 1 порт для стекирования + 1 GBIC порт
DES-132F 2 порта для оптического многомодового кабеля 100BaseFX (SC-коннекторы), 2км
DES-132FL 2 порта для оптического одномодового кабеля 100BaseFX (SC-коннекторы), 15 км
DES-131F 1 порт для оптического многомодового кабеля 100BaseFX (SC-коннекторы), 2 км
DES-131FL 1 порт для оптического одномодового кабеля 100BaseFX (SC-коннекторы), 15 км
DES-132G 2 оптических порта 1000BaseSX Gigabit Ethernet (SC-коннекторы)
DES-132GL 2 оптических порта 1000BaseLX Gigabit Ethernet (SC-коннекторы)
DES-132T 2 порта витой пары 10BaseT/ 100BaseTX/ 1000BaseT Gigabit Ethernet
DES-132GB 2 порта GBIC
