Вопрос: Настройка DSL-504G для работы с ISP Stream в режиме маршрутизатора.

Ответ:

Обновляем FW DSL-504G до версии R2.01.B11. Взять эту прошивку можно здесь. Для обновления необходимо:

a. получить доступ к web интерфейсу DSL-504G (ip адрес по умолчанию: 10.1.1.1/8). Более подробно этот процесс описан в DSL-504G User's Guide;

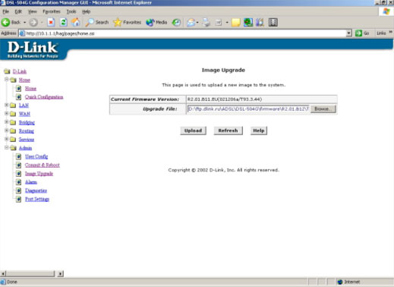

b. в Admin-> Image Upgrade указать путь к файлу TEPatch.bin, предварительно извлеченный из архива R2.01.B11.EU_021206a_T93.3.44.rar, Нажать кнопку Upload. Произойдет загрузка файла FW, по окончании которой устройство перезагрузится;

ВНИМАНИЕ! Не выключайте питание DSL-504G во время обновления прошивки! Это приведет к неработоспособности устройства;

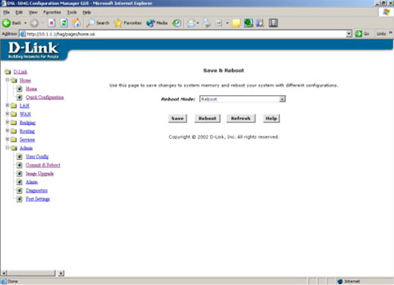

c. в Admin->Commit&Reboot выбираем Reboot From Default Configuration:



После чего нажимаем кнопку Reboot;

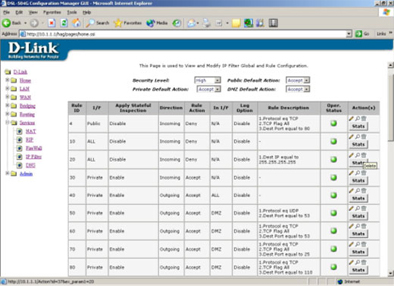

ВНИМАНИЕ! В FW R2.01.B11.EU_021206a_T93.3.44 IP Filter настроен таким образом, что с настройками по умолчанию не будет работать встроенный в DSL-504G DHCP сервер. Если Вы хотите его использовать, нужно удалить 20 правило (Services -> IP Filter):

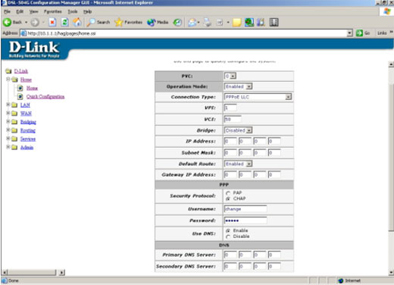

в Home -> Quick Configuration выставляем следующие параметры:

a. ATM Interface 0;
b. Operation Mode Enabled;
c. Encapsulation PPPoE LLC;
d. VPI 1;
e. VCI 50;
f. Bridge Disabled;
g. IP address 0.0.0.0;
h. Subnet Mask 0.0.0.0;
i. Default Route Enabled;
j. Gateway Ip Address 0.0.0.0;
k. Security Protocol CHAP;
l. Username значение, выданное Вам в Стриме;
m. Password см. выше;
n. Use DNS enable;
o. Primary DNS Server 0.0.0.0;
p. Secondary DNS Server 0.0.0.0;


После чего нажимаем кнопку Submit;
подсоединяем (если еще не подсоединен) adsl кабель к DSL-504G, после чего должен сначала замигать, а потом загореться постоянно индикатор adsl link. Если этого не произошло, проверяем еще раз правильность подключения кабеля к разъемам сплиттера и устройству. Если все правильно, необходимо связаться с тех. поддержкой МТУ Информ;

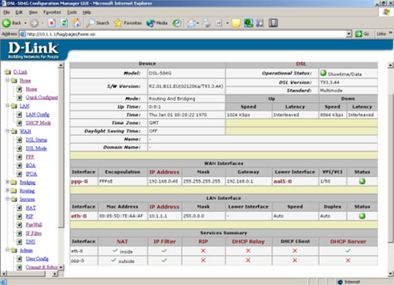

проверяем, что в Home напротив DSL Operational Status, зеленый индикатор с надписью: Showtime/Data, а статус интерфейса ppp-0 горит зеленым;

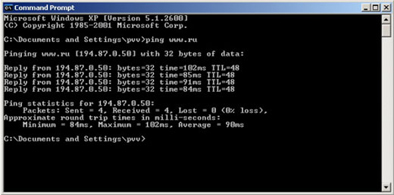

проверяем соединение с Internet;


если все нормально, сохраняем сделанные настройки: Admin->Commit&Reboot ->Commit.
