Вопрос: Настройка DSL-G804V для работы со StreamTV в режиме маршрутизатора.

Ответ:

Подключите сплиттер, DSL-G804V, Set-Top-Box, телевизор и телефон как показано на рис.1.

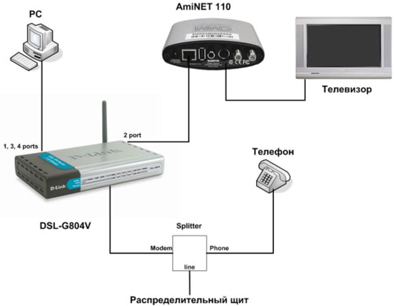

Рисунок 1. Подключение устройств для работы Stream TV.

1. Получите доступ к WEB интерфейсу ADSL VPN маршрутизатора DSL-G804V. Для этого запустите Internet Explorer и наберите в адресной строке ip адрес маршрутизатора 192.168.1.1. См. рис. 2.

Замечание: предполагается, что устройство имеет настройки по умолчанию

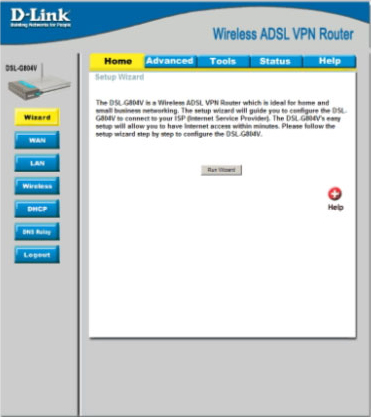

Рисунок 2. Web интерфейс DSL-G804V.

2. Нажмите на кнопку WAN в столбце под изображением DSL-G804V. В самом низу нажмите на иконку напротив интерфейса wanlink в таблице WAN Services Table. В появившемся окне (см. рис. 3) выставите следующие значения:

VPI 1
VCI 50
WAN Settings PPPoE (RFC 2516, PPP over Ethernet)
Username имя пользователя, выданное провайдером
Password пароль, выданный провайдером
IP address 0.0.0.0
Authentication Protocol Chap (auto)
Connection Always On
Idle Timeout 5
RIP Все выключено
MTU 1492
NAT Enable
ATM Class UBR

После чего нажмите Apply.

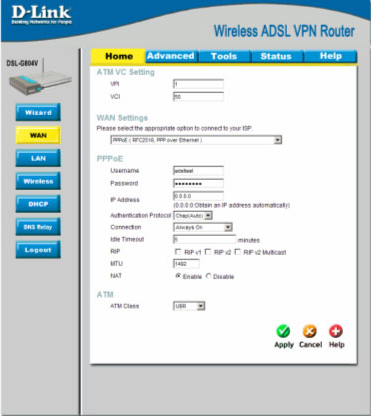

Рисунок 3. Настройка Интернет соединения.

3. В появившемся после этого окне Wan Settings (Home->WAN) настройте следующие параметры:

Wan Settings Pure Bridge
VPI 1
VCI 91
Encapsulation Method LLC Bridged
Filter Type All
PVID for untagged frames 1
ATM Class UBR

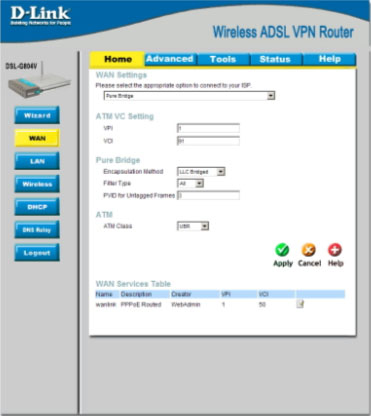

Рисунок 4. Настройка соединения для видео по запросу.

И нажмите Apply.

4. В появившемся после этого окне Wan Settings (Home->WAN) настройте следующие параметры:

Wan Settings Pure Bridge
VPI 1
VCI 92
Encapsulation Method LLC Bridged
Filter Type All
PVID for untagged frames 1
ATM Class UBR

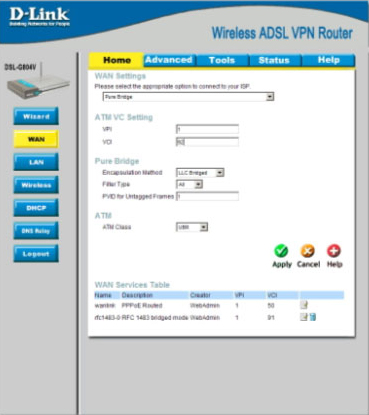

Рисунок 5. Настройка соединения multicast трафика (IPTV).

И нажмите Apply.

В конечном итоге у Вас должны быть созданы три соединения: PPPoE (1/50), Bridge (1/91), Bridge (1/92). См. рис. 6.

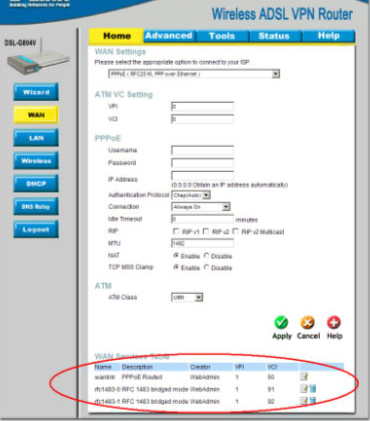

Рисунок 6. Соединения, необходимые для одновременного доступа к Stream TV и Интернет.

5. Нажмите кнопку LAN на закладке Home.

6. Перейдите по ссылке Port Group в левом нижнем углу.

7. Снимите индикатор рядом с P2 интерфейса ethernet и поставьте его в интерфейс ethernet1 (cм. рис. 7), после чего нажмите Apply.

Замечание: данная настройка выделяет порт встроенного в DSL-G804V коммутатора для телевизионной приставки. В рассматриваемом примере используется второй порт.

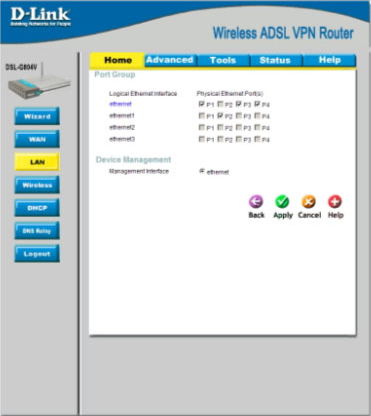

Рисунок 7. Задание порта для подключения IPTV приставки (Set-Top-Box).

8. Перейдите на вкладку Advanced, подменю VLAN Bridge

9. В поле VLAN Name напишите "Television"
В поле VLAN ID: 3
Check box-ы Tagged Member Port(s) оставьте пустыми
Пометьте индикаторы rfc1483-0, rfc1483-1 и ethernet1 в группе Untagged Member Port(s) (см. Рис. 8)
Нажмите Apply

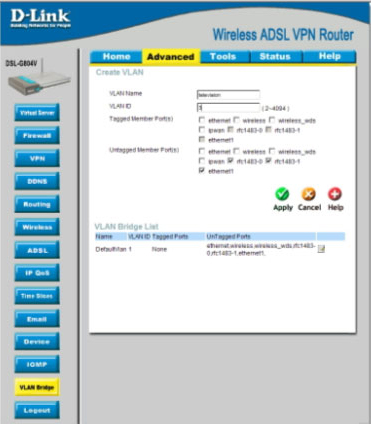

Рисунок 8. Конфигурирование VLAN.

10. Провайдер сам производит конфигурирование ip адреса телевизионной приставки, поэтому следует либо выключить на DSL-G804V DHCP сервер совсем, либо, настроив статическое соответствие IP-MAC для всех компьютеров, отключить выдачу ip адреса "неизвестным" хостам. Параметры DHCP настраиваются в меню DHCP вкладки Home. Более подробно о настройке DHCP сервера можно узнать из руководства пользователя DSL-G804V.

11. Включите IGMP Snooping, для этого перейдите в Advanced->IGMP и выставьте переключатель IGMP Snooping Enable (см. рис. 9)

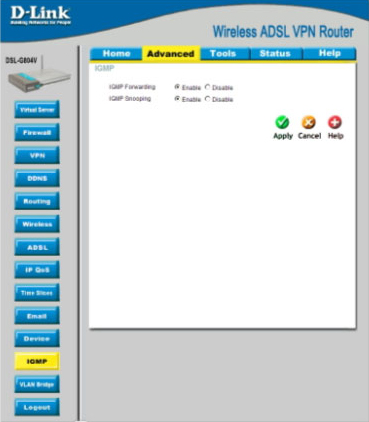

Рисунок 9. Включение IGMP Snooping.

12. После этого останется только сохранить сделанные настройки: Tools->System->Save
