Вопрос: Подключение антенны к беспроводной точке доступа D-Link

Ответ:
В некоторых случаях при организации беспроводного соединения возникает необходимость заменить антенны точки доступа, входящие в комплект поставки, другими антеннами. Например, если для решения задачи требуется антенна с большим коэффициентом усиления или с другой направленностью излучения. Когда найдена подходящая по параметрам замена, то, как правило, возникают вопросы: совместима ли эта антенна с имеющейся точкой доступа, нужны ли переходники для ее подключения. Данное краткое руководство поможет подобрать аксессуары, которые могут понадобиться при установке беспроводного оборудования D-Link.

Для начала рассмотрим, какими типами антенных разъемов и коннекторов может быть оснащено оборудование D-Link. Маршрутизаторы серии DIR в большинстве своем имеют несъемные либо внутренние антенны. Все внутренние точки доступа (DAP-1xxx, DAP-2xxx) оснащены антенными разъемами RP-SMA. То же самое касается маршрутизаторов линейки DSR и беспроводных адаптеров со съемными антеннами, например: DWA-126, DWA-525 или DWA-548.

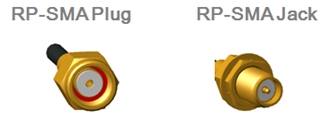

Разъем RP-SMA

Некоторые из антенн (в основном внутренние) оснащены разъемом RP-SMA, например, модели ANT24-0230, ANT24-0502, ANT24-0802C. Второй тип разъема, который встречается на антеннах D-Link, это N-тип (STD-N Jack). Но в комплекте с такими антеннами обычно есть переходник на RP-SMA. Таким образом, для любых внутренних устройств докупать переходники нет необходимости – антенна либо подключается непосредственно к устройству, либо требуемый переходник идет с ней в комплекте.

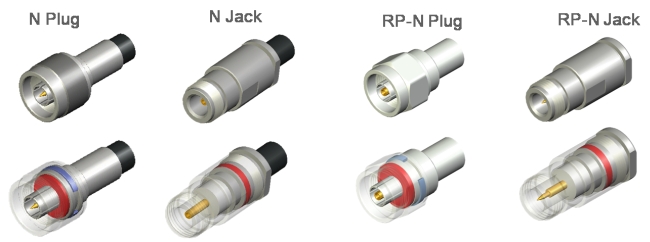

Разъемы N типа и RP-N типа

Внешние точки доступа D-Link в основном имеют антенные разъемы типа RP-N Jack (Reverse Polarity N). Для подключения к ним внешних антенн необходимы кабели-переходники с разъемами RP-N Plug и N Plug. Это кабели с маркировкой ANT24-ODU, которые бывают длиной 30 см, 1 м или 3 м (ANT24-ODU03M, ANT24-ODU1M, ANT24-ODU3M соответственно). Они подойдут как для частоты 2,4 ГГц, так и 5ГГц. Могут быть использованы и для наружного применения.

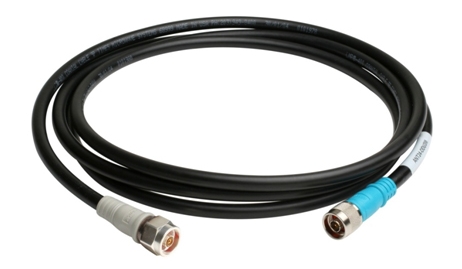

Кабель ANT24-ODU3M

Если антенну необходимо расположить на некотором удалении от точки доступа, то можно воспользоваться удлинителями антенны с разъемами N Plug + N Jack. Их маркировка ANT24-CB, а доступная длина 3 м, 6 м или 9 м (ANT24-CB03N, ANT24-CB06N и ANT24-CB09N соответственно). Следует учитывать, что чем длиннее кабель, тем большее затухание сигнала он вносит. Поэтому не стоит выбирать длинный кабель «про запас».

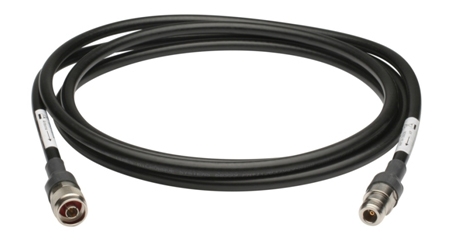

Кабель ANT24-CB03N

Также существуют кабели ANT70-CB1N и ANT70-CB1RN длиной 1 метр. Они имеют степень защиты пыле- и влагозащищенности IP67 и потому могут использоваться в неблагоприятных условиях вне помещений. ANT70-CB1N оснащен двумя разъемами N plug, а ANT70-CB1RN – разъемами RP-N plug и N plug. Кабели отличаются низким затуханием сигнала и могут работать в двух частотных диапазонах – 2,4 ГГц и 5 ГГц.

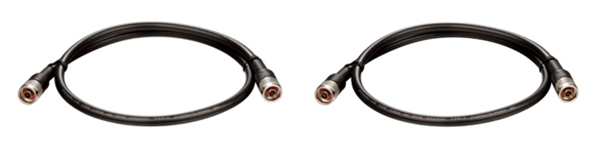

Кабели ANT70-CB1N и ANT70-CB1RN

Модуль грозозащиты ANT70-SP совместим с любой наружной антенной D-Link. Он потребуется для предотвращения вредоносного воздействия от разрядов молний и другого электростатического напряжения, которое может повредить точку доступа. Модуль грозозащиты обязательно должен быть заземлен, либо должна быть заземлена мачта, на которой он установлен.

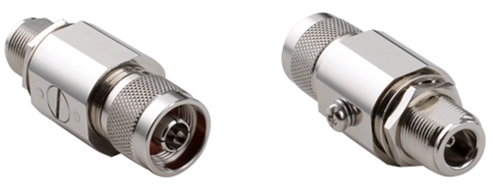

Модуль грозозащиты ANT70-SP

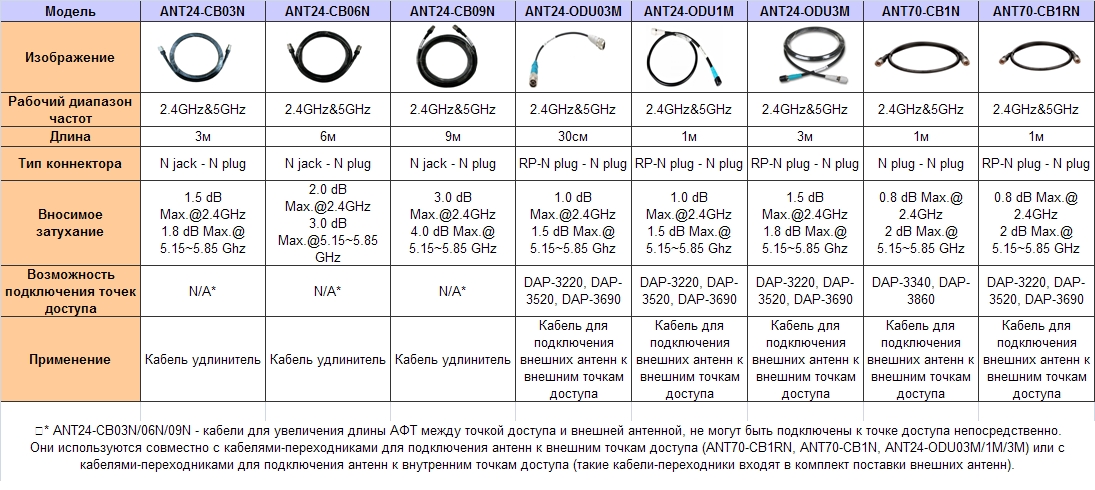

Пример 1. Внутри офисного здания построена беспроводная сеть на точках доступа DAP-2360. Требуется обеспечить покрытие Wi-Fi также и во дворе офисного комплекса. Для решения этой задачи к одной из точек необходимо подключить внешние антенны, которые будут размещены снаружи. Для этого были выбраны две антенны ANT24-1202 с круговой диаграммой направленности (ДН). Комплект поставки каждой антенны включает кабель-переходник с разъема N типа в RP-SMA длиной 50 см. Поскольку точка DAP-2360 не предназначена для внешнего применения, то такой длины кабеля может оказаться недостаточно для выноса антенн на улицу. Поэтому дополнительно к каждой антенне будет добавлен удлинитель антенны ANT24-CB.

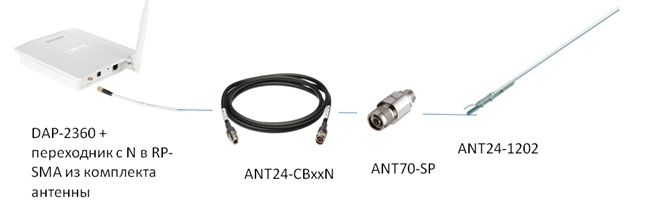

Схема подключения для примера 1

Пример 2. На точке доступа DAP-3690 необходимо заменить «родные» антенны с круговой ДН секторной антенной с целью организации беспроводного моста на большее расстояние. Для построения моста получена лицензия на работу в диапазоне частот 2,4 ГГц. Точка доступа будет размещена на мачте, на которую также будут прикреплены и антенны. Для соединения точки и антенны потребуются: переходники с разъемами RP-N и N длиной 1 м (ANT70-CB1RN). Точка доступа DAP-3690 оснащена двумя антеннами 2,4 ГГц, а панельная антенна ANT24-1600N – двумя разъемами. Для обеспечения работы в режиме 802.11n необходимо задействовать оба антенных разъема. Поэтому для подключения антенны ANT24-1600N потребуется два кабеля ANT70-CB1RN. Так как вся конструкция будет находиться на улице, не стоит забывать и про модули грозозащиты, которых также потребуется 2 шт. (в некоторых моделях ТД модули грозозащиты даже включены в комплект поставки).

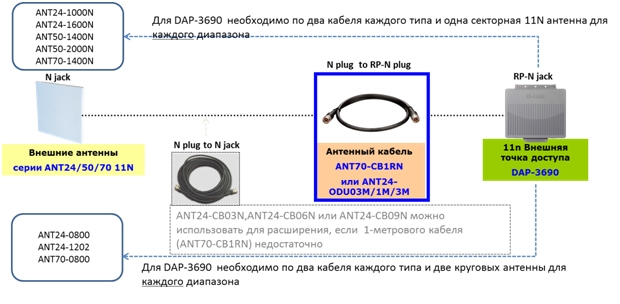

Схема подключения для примера 2
