Вопрос: Настройка Multi-SSID на точках DWL-x600AP

Ответ:
Описание схемы.
На ethernet-порт точки доступа приходит 2 VLAN'a: vlan1, id=1 (untagged), vlan9, id=9 (tagged)
Задача: привязать определенный SSID к определенному VLAN'у.

1. Настройка через Web-интерфейс.

Далее приведен пример настройки для точки DWL-2600AP
Заходим на web-интерфейс (ip-адрес точки по умолчанию 10.90.90.91) и слева в навигационном дереве переходим в меню Manage → VAP.

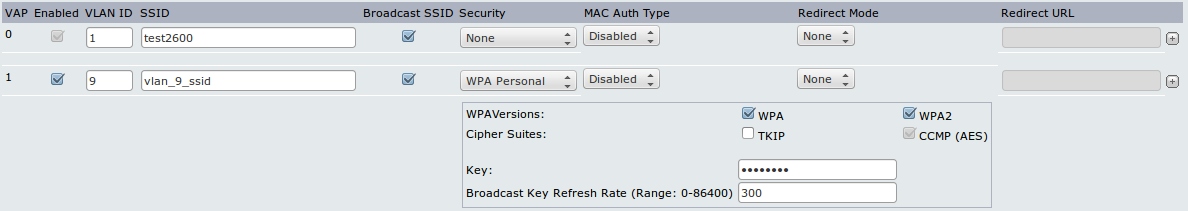

В этом меню видим следующее:


По умолчанию включен только основной SSID (vap0). Меняем его SSID на test2600. VLAN ID оставляем равный единице.

Для включения vap1 и последующих нужно установить чекбокс Enabled.

Включаем vap1 и изменяем его VLAN ID и SSID на 9 и vlan_9_ssid соответственно.

Также настроим шифрование для этого SSID: Security выбираем WPA-Personal и в поле Key задаем ключ сети.

Помимо этого для каждого SSID можно настроить аутентификацию по MAC-адресам (MAC Auth Type) и перенаправление на определенный URL при первом запросе клиентом web-ресурса.
После всех изменений нажимаем Apply.
На этом настройка завершена.

2. Настройка через CLI.

Для настройки через CLI к точке нужно подключиться через telnet/ssh или через консольный порт.
DWL-2600AP – однодиапазонная точка (2.4 ГГц), поэтому далее команды выполняем для интерфейса wlan1.

Изменение SSID для wlan1 (он же VAP 0)
DLINK-WLAN-AP# set interface wlan1 ssid test2600

Включение VAP 1
DLINK-WLAN-AP# set vap vap1 status up

Изменение vlan-id
DLINK-WLAN-AP# set vap vap1 vlan-id 9

Изменение SSID
DLINK-WLAN-AP# set interface wlan1vap1 ssid vlan_9_ssid

Изменение шифрования
DLINK-WLAN-AP# set interface wlan1vap1 security wpa-personal

Отключение TKIP
DLINK-WLAN-AP# set bss wlan1bssvap1 wpa-cipher-tkip off

Включение AES
DLINK-WLAN-AP# set bss wlan1bssvap1 wpa-cipher-ccmp on

Задание ключа шифрования
DLINK-WLAN-AP# set interface wlan1vap1 wpa-personal-key 76543210

Сохранение настроек
DLINK-WLAN-AP# save-running

На этом настройка завершена.
