Вопрос: Настройка Multiple SSID на DWS-3160

Ответ:
Задача: на основе контроллера DWS-3160, точки доступа DWL-2600AP, а также DFL-260 организовать 2 Wi-Fi сети с разным уровнем доступа.

Предполагается, что точка доступа уже добавлена в список управляемых.

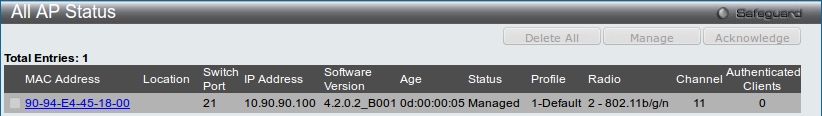

Вкладка WLAN: Monitoring → Access Point → All AP Status


Создание VLAN на контроллере.

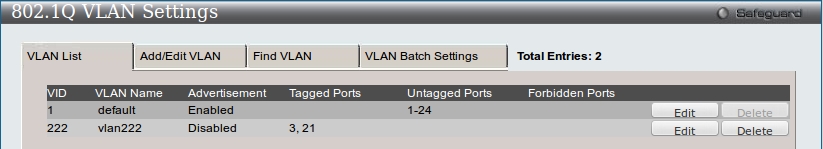

Uplink – портом в нашем случае является третий порт, точка доступа же подключена в 21 порт, поэтому VLAN создаем следующим образом:

вкладка LAN, L2 Features → VLAN → 802.1Q VLAN Settings.


Настройка профиля для точка доступа.

Вкладка WLAN, Administration → Advanced Configuration → AP Profiles.

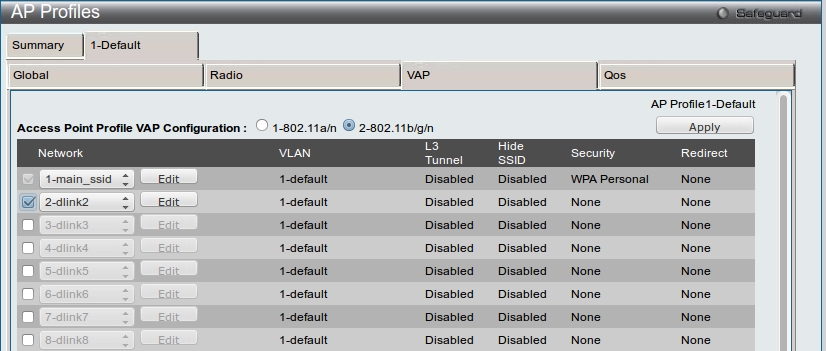

Выбираем вкладку, соответствующую нашему профилю:


Отмечаем нужный диапазон (в этом примере 802.11b/g/n) и активации второго SSID ставим напротив него галку, жмем Apply.

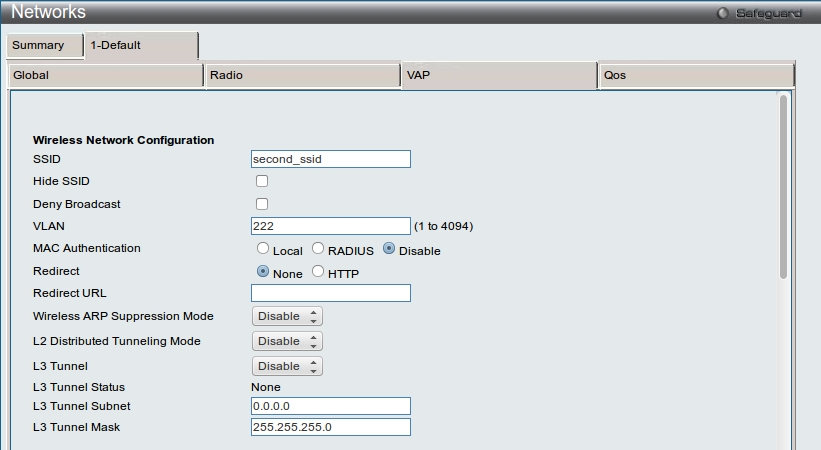

Далее редактируем параметры второго SSID: снова выбираем вкладку, соответствующую нашему профилю, а также нужный диапазон. Жмем Edit напротив dlink2, появляется:


В этом меню задаем название SSID, а также VLAN ID и сохраняем.

После изменения параметров профиля его нужно применить к точке.

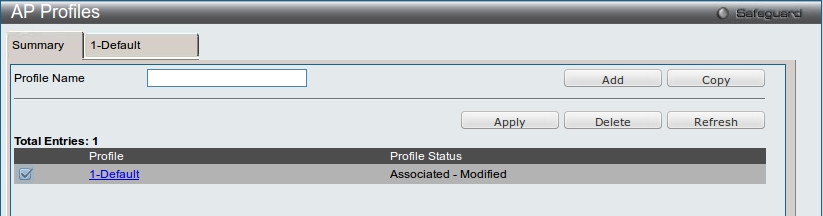

Снова заходим в меню Administration → Advanced Configuration → AP Profiles


Отмечаем наш профиль и жмем Apply.

После того как Profile Status изменится на Associated, клиенты могут подключаться к сети.

После настройки необходимо сохранить конфигурацию контроллера:
Save → Save Configuration/Log → выбрать Type – All и нажать Apply.
