Вопрос: Настройка редиректа на контроллере DWS-3160

Ответ:
Рассмотрим 2 случая.
1. wifi-клиент и точка доступа в одном VLAN
2. wifi-клиент и точка доступа в разных VLAN

Wifi-клиент и точка доступа в одном VLAN.

Предполагается, что хотя бы одна точка добавлена в базу контроллера (в этом примере точка доступа – DWL-2600AP)

Переходим на вкладку WLAN.
Меню  Administration → Advanced Configuration → AP Profiles
Кликаем на необходимый профиль (в этом случае Default), переходим во вкладку VAP.
Выбираем нужный диапазон: 1-802.11a/n – 5ГГц,  2-802.11b/g/n – 2.4ГГц
Жмем Edit напротив целевого SSID.

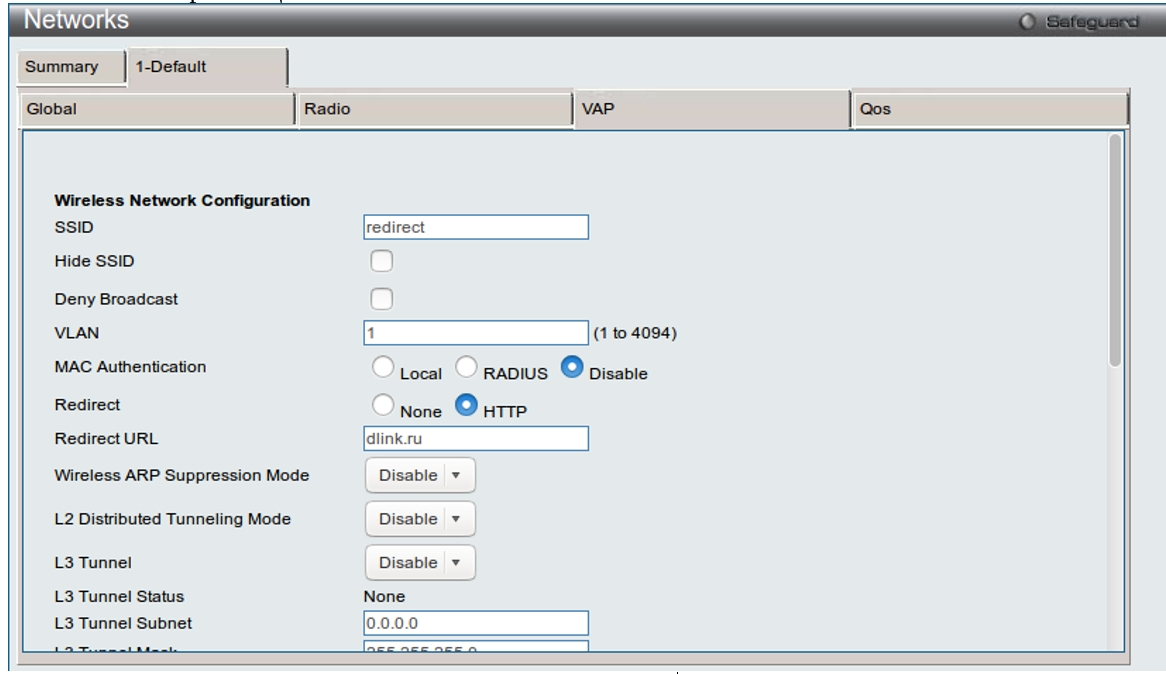

Включаем редирект, установив радиобаттон на HTTP.
В поле Redirect URL нужно указать адрес ресурса, на который будет перенаправляться пользователь.
Можно задавать как: dlink.ru, http://dlink.ru, www.dlink.ru. Также можно указать и ресурсы, доступные по https.

Примечание: перенаправление клиента будет происходить только в том случае, если клиент обращается на ресурс по протоколу HTTP,  если обращение происходит по HTTPS, то перенаправления не произойдет, и клиент сразу попадет на запрашиваемую им страницу.

Задав нужные параметры, прокручиваем страницу вниз и жмем Apply.

После изменения настроек SSID нужно заново применить профиль к точке доступа.

Меню  Administration → Advanced Configuration → AP Profiles

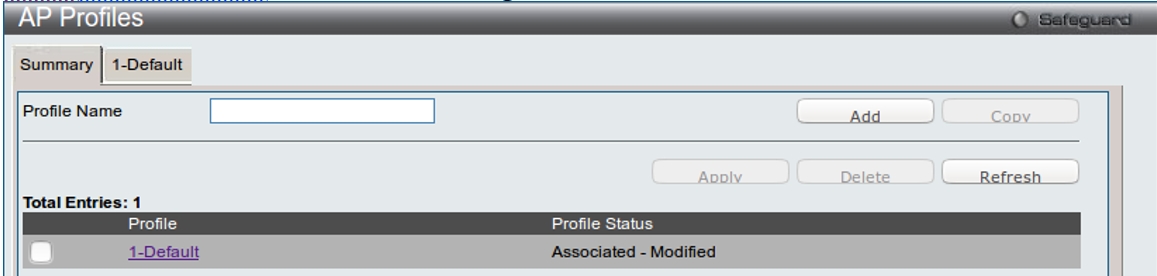

Отмечаем наш профиль и жмем Apply.

Примечание: во время процедуры применения профиля, wifi-клиенты отключатся от точки.
Применение профиля длится около 30 сек.

На этом настройка завершена.

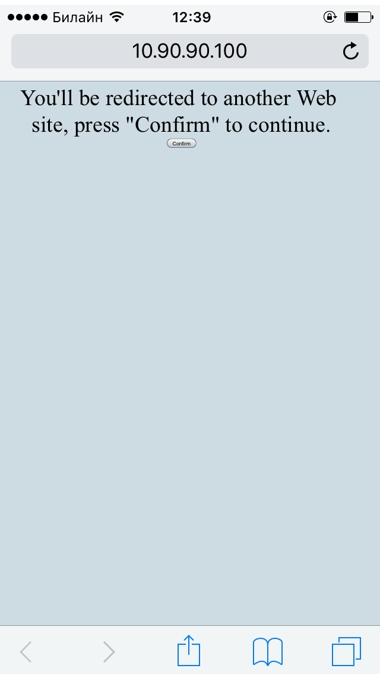

Теперь, когда клиент подключается к wifi-сети  и пытается зайти на какой-либо сайт, появляется страница уведомления:


При нажатии на Confirm клиент перенаправляется на заданную ранее страницу (dlink.ru). Последующие запросы клиента перенаправляться не будут.


2. Wifi-клиент и точка доступа в разных VLAN.
В этой ситуации wifi-клиент и точка доступа находятся в разных ip-подсетях.
Для работы такой схемы нужно чтобы wifi-клиент мог “достучаться” до ip-интерфейса точки доступа (обратите внимание на последний скриншот: страница с кнопкой Confirm находится на ip-адресе точки).

Для начала на контроллере нужно создать ip-интерфейс для клиентского VLAN'a.
Переходим на вкладку LAN.
Меню Management → IP Interface → Interface Settings

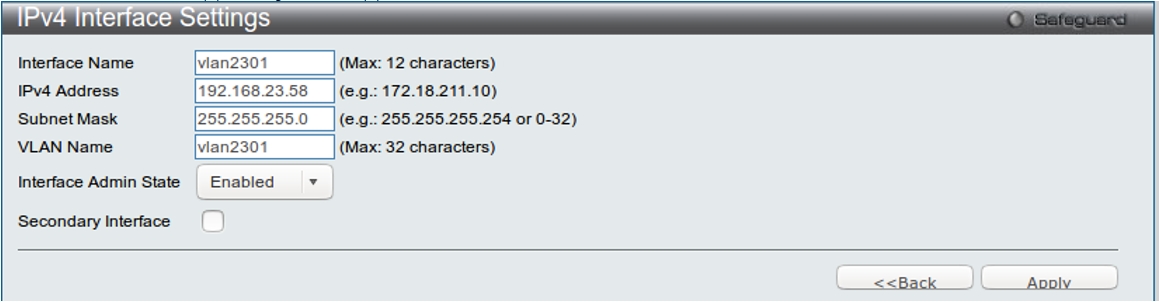

Жмем Add и вводим нужные данные:
Нажимаем Apply.

Для того, чтобы клиент мог “достучаться” до точки доступа можно использовать 2 решения:
- передача маршрута wifi-клиенту по dhcp опции 33 (к примеру, 10.90.90.100 доступна через 192.168.23.58)
-прописать маршрут на dhcp-сервере в этом VLAN (но в этой ситуации нужно чтобы основной шлюз на wifi клиентах соответствовал ip-адресу dhcp-сервера)

После этого wifi-клиенты смогут попадать на точку доступа для процедуры редиректа.

Примечание: после всех настроек нужно сохранить конфигурацию контроллера: выбрать Save → Save Configuration / Log → Type(All) нажать Apply.
