Вопрос: Пошаговая настройка IPSec между файерволами серии DFL и маршрутизаторами серии DSR

Ответ:
В качестве исходных данных для построения возьмём следующие данные:
1. «Центральный офис» оборудован файрволом DFL (в примере DFL‐860E, прошивка 2.40.01.08).
Параметры сети:
- Локальная сеть 192.168.9.0/24, шлюз по умолчанию в сети 192.168.9.1
- IP‐адрес выданный провайдером на WAN‐порт: 192.168.98.3
2. «Филиал» оборудован маршрутизатором DSR (в примере DSR‐500, прошивка 1.06.43WW):
Параметры сети:
- Локальная сеть 192.168.15.0/24, шлюз по умолчанию в сети 192.168.15.1
- IP‐адрес выданный провайдером на WAN‐порт: 192.168.98.2
3. Настраиваться будет туннель стандарта IPSec.
Основные параметры туннеля:
- Режим передачи\инкапсуляции данных: туннельный
- Режим шифрования данных в обоих стадиях IPSec: AES‐128
- Режим аутентификации в обоих стадиях IPSec: SHA1
- Использование ключей DH: используем 5 группу на обеих стадиях.
- Метод аутентификации – по ключу. Ключ в примере будет использоваться
«qwerty123».
- Время жизни первой стадии IPSec: 28800 сек.
- Время жизни второй стадии IPSec: 3600 сек.

Настройка туннеля со стороны DFL.

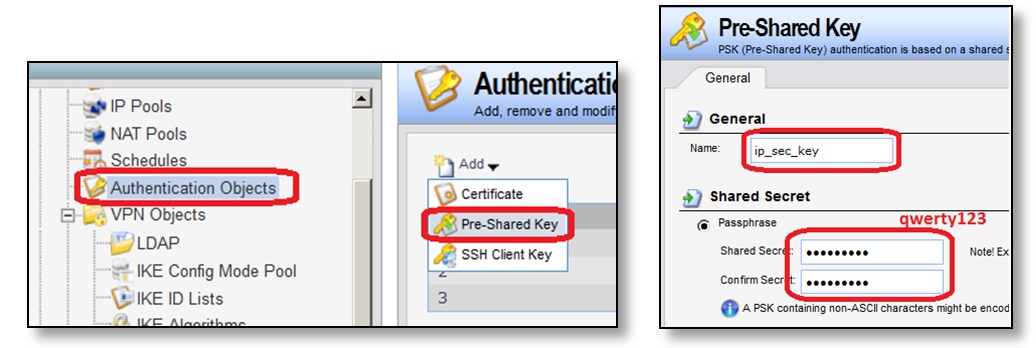

1. Создаём объект ключа аутентификации в разделе «Objects=> Authentication Objects»:

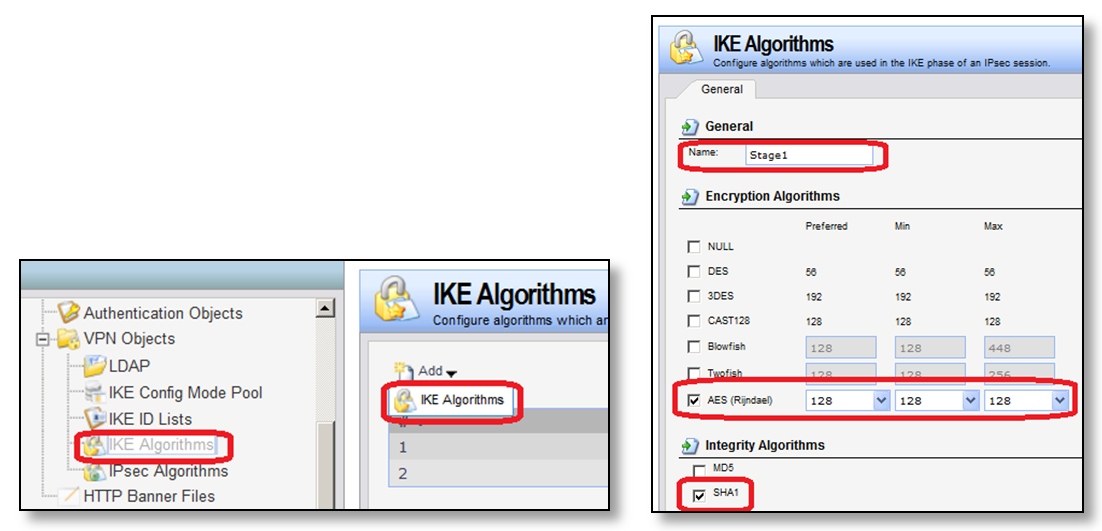

2. Создаём объект, описывающий методы аутентификации для первой стадии IPSec в разделе «Objects=>VPN Objects=>IKE Algorithms»:

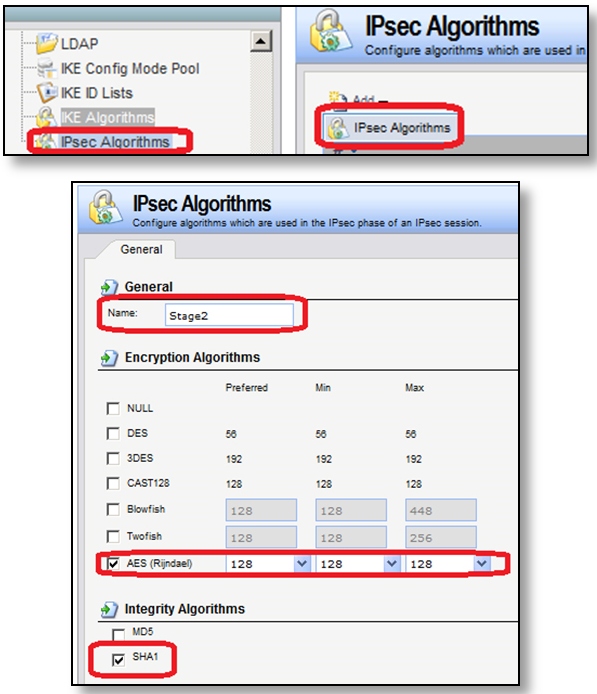

3. Создаём объект, описывающий методы аутентификации для второй стадии IPSec в разделе «Objects=>VPN Objects=>IPsec Algorithms»:

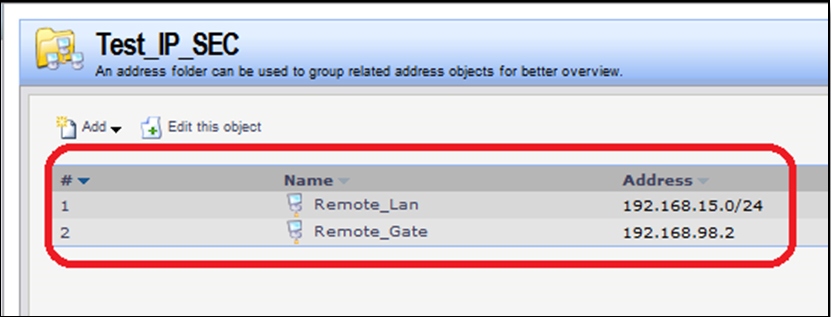

4. Создаём объекты, ip-адресов и сетей, а так же адрес удалённого шлюза (в нашем случае это будет192.168.98.2). Для удобства последующего администрирования создаём сначала отдельный каталог для этих объектов, а уже в нём будет созданы все объекты. Всё эти каталоги и объекты создаются в разделе «Objects=> Address Book»



Объект «lan_net» создавать нет необходимости, т.к. он уже создан для Lan интерфейса. Если пробрасываться в IPSec туннель будет не вся сеть, а только часть, то создаём тут же ещё 1 объект, который будет описывать локальный сегмент.

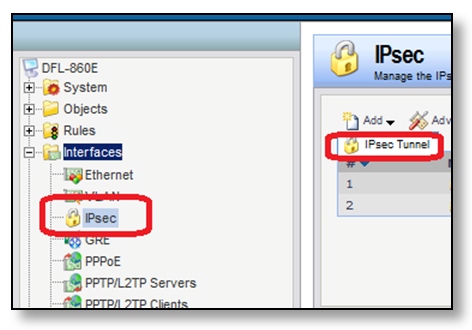

5. Создаём интерфейс IPSec в разделе «Interfaces=>IPsec».

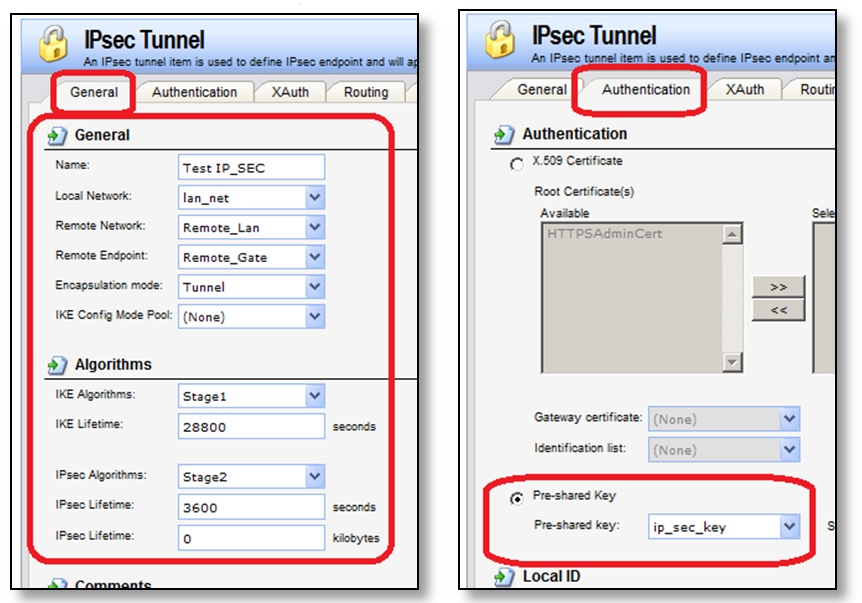

Заполняем на первой закладке «General» поля ранее созданными объектами. Теоретически, часть данных можно было вписать в поля руками, не создавая объектов. В основном это касается адресов. Однако, если Вам придётся что-то менять, Вам придётся менять данные в ручную везде. В случае использования объектов, Вы можете просто поменять необходимые значения в объектах.
В закладе «Authentication» выбираем метод аутентификации по ключу и в выпадающем списке выбираем ранее созданный объект.

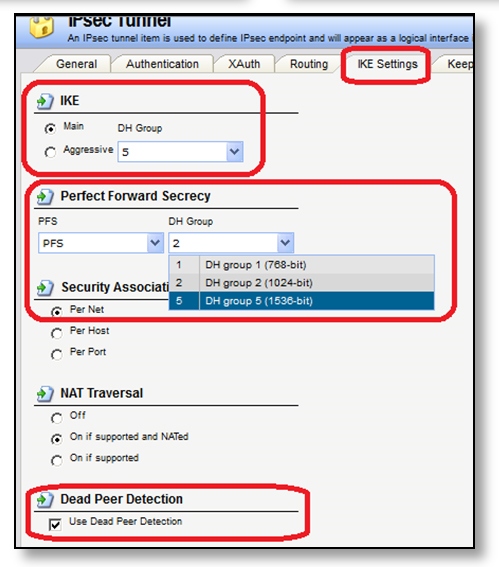

В закладке IKE Setting выбираем режим работы DH group 5 для IKE, разрешаем использование PFS и так же выбираем DH group 5. Разрешаем использование «Dead Peer Detection» (обнаружение зависших туннелей).


Остальные параметры оставляем по умолчанию.

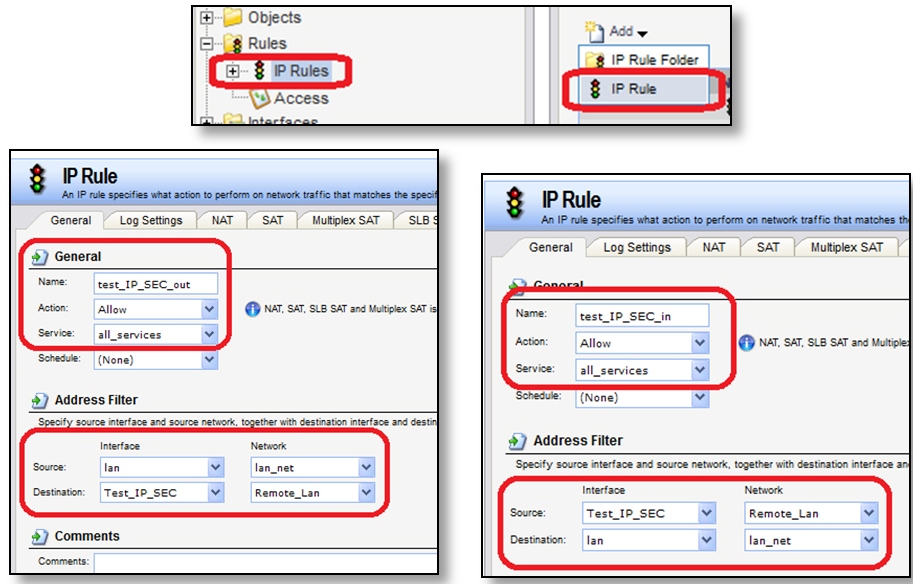

6. Т.к. по умолчанию DFL блокирует всё, что не разрешено - создаём правила, которые разрешат трафик между сегментами.
Обращаем Ваше внимание, что правила должны быть расположены в правильном порядке с Вашими правилами.


Настройка туннеля со стороны DSR.

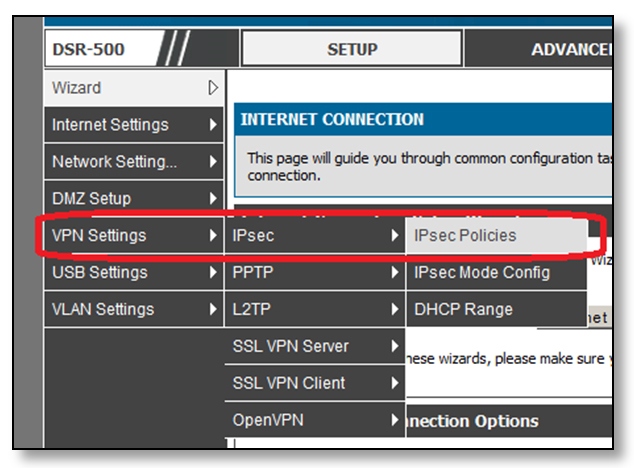

1. Настройка IPSec в маршрутизаторах серии DSR расположена в разделе «Setup», в подразделе «VPN Settings=>IPsec=>IPsec Policies»

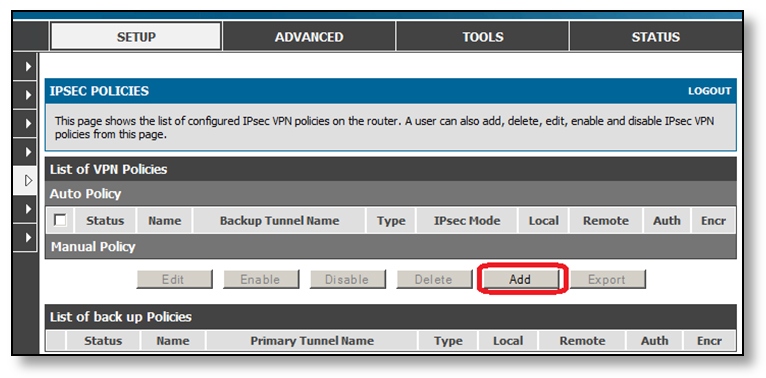

Добавляем новую политику IPSec:

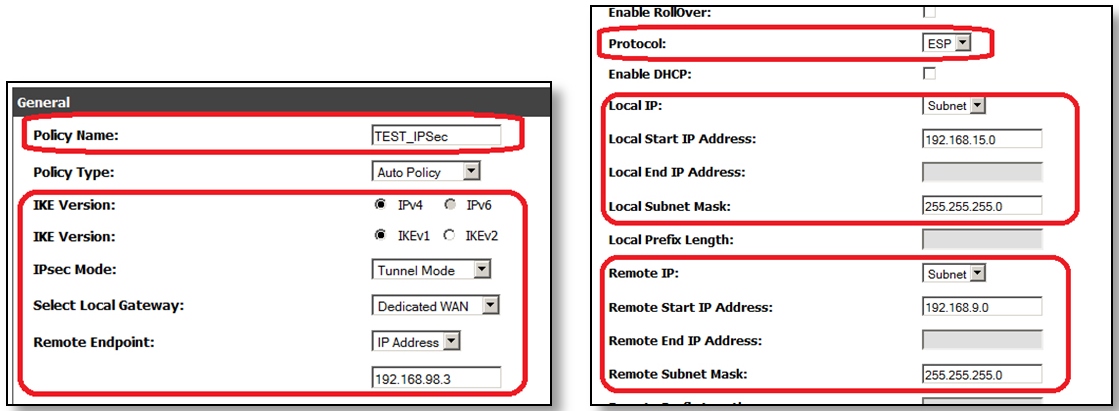

2. В открывшемся окне в разделе General:

Поле «Policy Name» - заполняем имя, которое нам будет удобнов. В примере: «TEST_IPSec»
Поля «IKE Version» - в нашем случае используется IPv4, соответственный параметр должен быть выбран. Так же для связи с DFL должен быть выбран «IKEv1».
Поле «IPsec Mode» - выбираем режим «Tunnel Mode»
Поле «Select Local Gateway» - выбираем интерфейс, который будет исходящий для нашего соединения. Если Вы используете WAN1, то должен быть выбран «Dedicated WAN».
Поле «Remote Endpoint» - указываете удалённый шлюз. В данном случае это будет адрес DFL: 192.168.98.3
Поле «Protocol» - выбираем ESP (шифрование данных)
В полях «Local Start IP Address» и «Local Subnet Mask» - заполняем локальные данные для этой точки. В нашем случае это 192.168.15.0 и 255.255.255.0 соответственно.
В полях «Remote Start IP Address» и «Remote Subnet Mask» - заполняем данные для удалённой сети. В нашем случае это 192.168.9.0 и 255.255.255.0 соответственно.

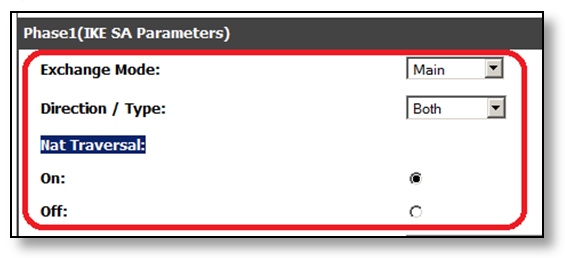

3. Раздел «Phase1(IKE SA Parameters)».
    Поле «Exchange Mode» - выбираете тип «Main».
    Поле «Direction / Type» - выбираете «Both».
    Поле «Nat Traversal» - устанавливаем  «On», если Ваш маршрутизатор DSR находится за NAT, иначе устанавливаем «Off».

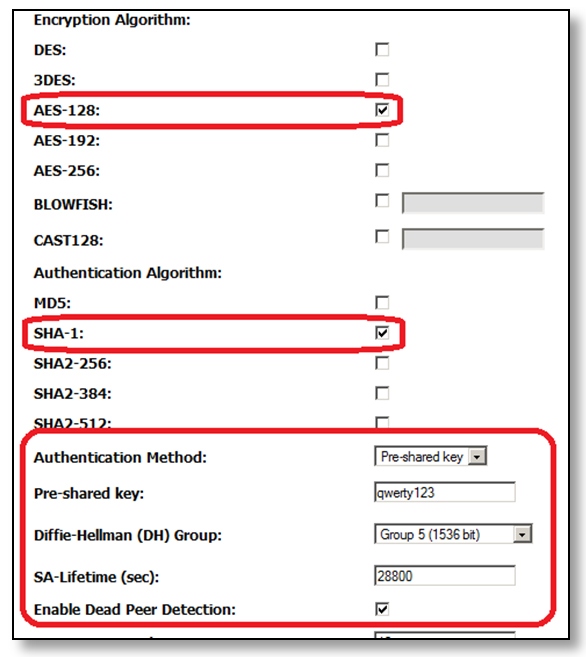

    Поле «Encryption Algorithm» - алгоритм шифрования в первой стадии IPSec. В нашем примере – AES-128.
    Поле «Authentication Algorithm» - алгоритм аутентификации. Выбираем – «SHA-1».
    Поле «Authentication Method» - устанавливаем в «Pre-shared key» и заполняем поле «Pre-shared key» значением из нашего примера «qwerty123».
    Поле «Diffie-Hellman (DH) Group» - в соответствии с нашим примером выбираем «Group 5».
    Поле «SA-Lifetime (sec)» - устанавливаем значение время жизни первой стадии – 28800 сек.
    Поле «Enable Dead Peer Detection» - устанавливаем «птичку», т.е. разрешаем использование.

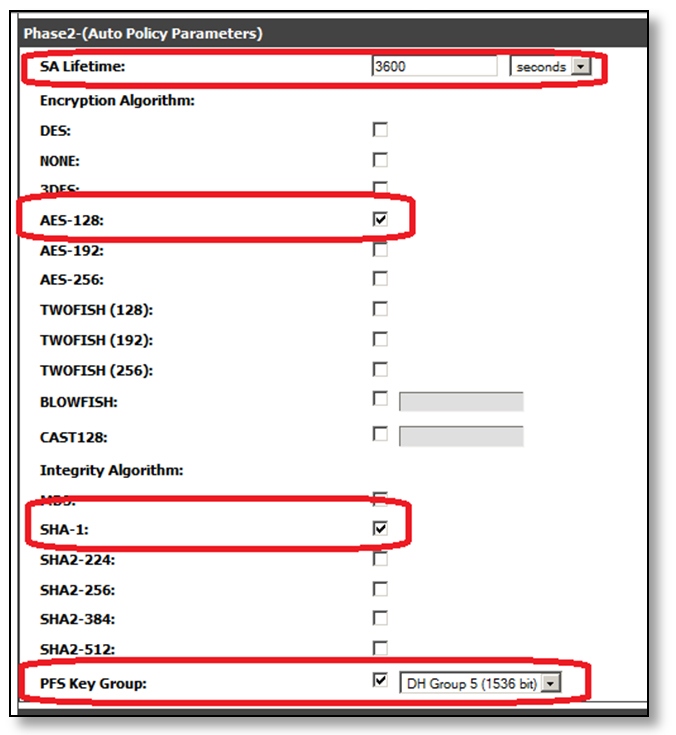

4.  Раздел «Phase2-(Auto Policy Parameters)».
Поле «SA Lifetime» - устанавливаем время равное 3600 sec.
Поле «Encryption Algorithm» - алгоритм шифрования второй стадии IPSec – AES-128.
Поле «Authentication Algorithm» - алгоритм аутентификации. Выбираем – «SHA-1».
Поле «PFS Key Group» - устанавливаем «птичку», выбираем «Group 5».

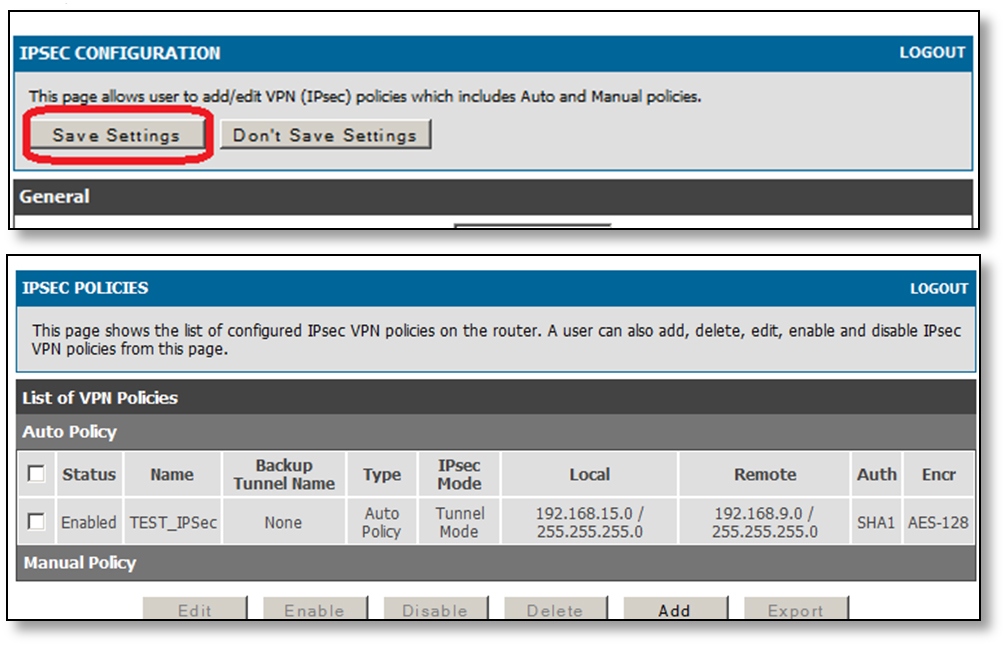

5. Сохраняем соединение

Настройка закончена. Можно проверить соединение.
Обратите внимание, что все параметры безопасности с обеих сторон должны быть одинаковы. Иначе соединение не будет устанавливаться.
