Вопрос: Как настроить VPN IPSec между DIR и DFL

Ответ:

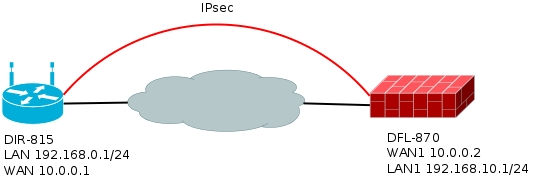

Пример будет приведен на устройствах DIR-815/AC и DFL-870, для топологии приведенной на рисунке ниже. В примере подразумевается, что WAN  и LAN на обоих устройствах настроен.


Настройка DIR-815/AC

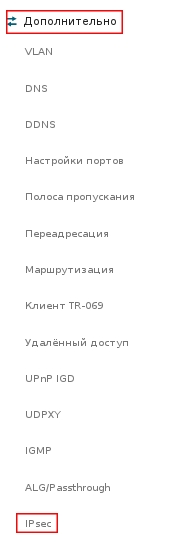

Пройдите в web интерфейсе Дополнительно → IPSec

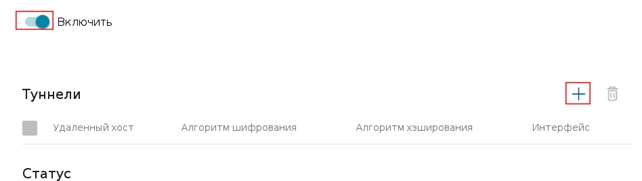

Включите IPSec, и нажмите кнопку «+»

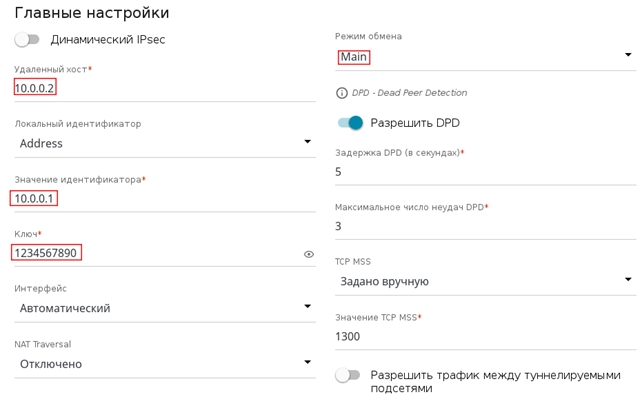

Заполните поля следующим образом:

Удаленный хост: 10.0.0.2 (IP адрес удаленного устройства)
Значение идентификатора: 10.0.0.1 (указывается IP адрес на WAN интерфейсе)
Ключ: 1234567890
Режим обмена: Main

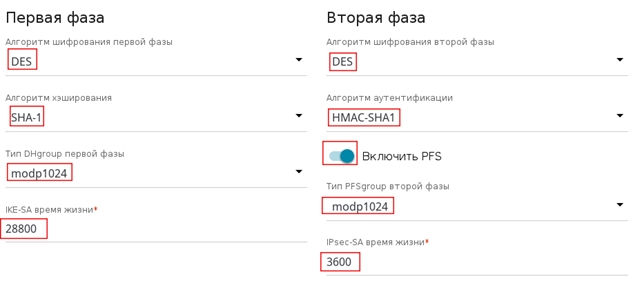

Установить настройки шифрования для этого тоннеля следующим образом:

Первая фаза
Алгоритм шифрования: DES
Алгоритм хеширования: SHA-1
Тип DH Group первой фазы: modp 1024
IKE-SA время жизни: 28800

Вторая фаза
Алгоритм шифрования: DES
Алгоритм аутентификации: HMAC-SHA1
PFS — включен
PFS group: modp 1024
IPSec-SA время жизни: 3600

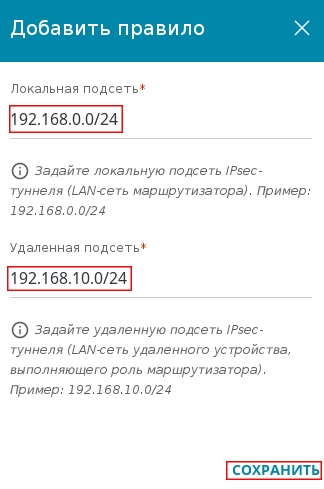

Нажмите на кнопку «+» и укажите  Локальная подсеть 192.168.0.0/24 , удаленная подсеть 192.168.10.0/24 и нажмите кнопку Сохранить.


Нажмите кнопку Применить


Настройка DFL-870

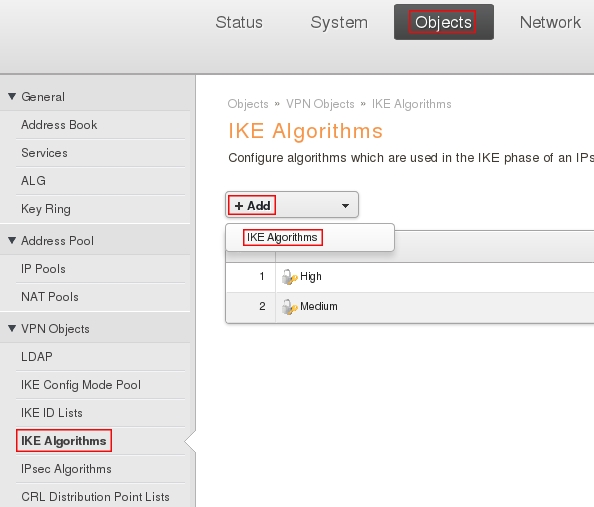

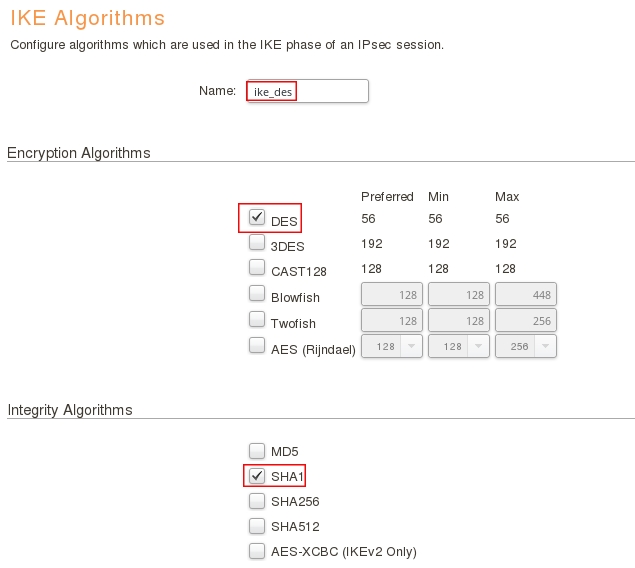

Пройдите в web интерфейсе Objects → IKE Algorithms и нажмите кнопку +Add, выберите   IKE Algorithms.


В поле Name укажите ike_des, из списка отметьте DES и SHA1 и нажмите кнопку Ок.

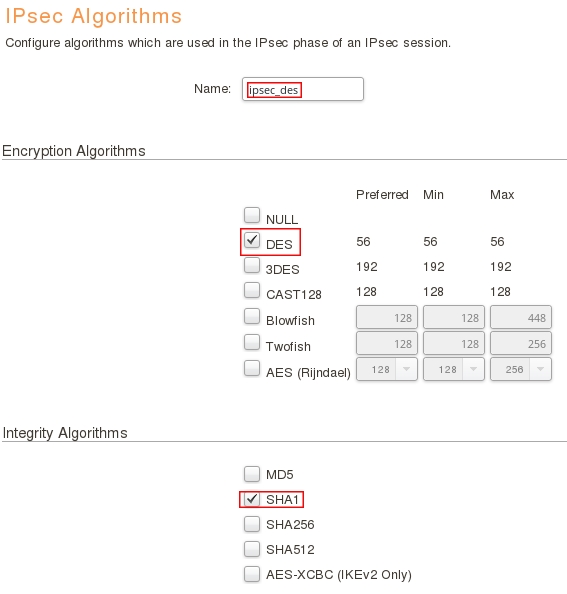

Пройдите в web интерфейсе Objects → IPsec Algorithms и нажмите кнопку +Add, выберите   IPsec Algorithms.


В поле Name укажите ipsec_des, из списка отметьте DES и SHA1 и нажмите кнопку Ок.

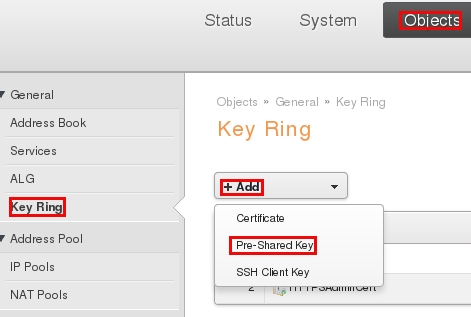

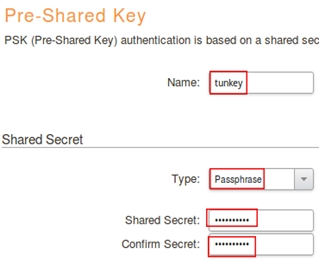

Пройдите в web интерфейсе Objects → Key Ring, нажмите кнопку  +Add из меню выберите Pre-Shared Key


Заполните поля следующим образом:

Name: tunkey
Type: Passphrase
Shared Secret: 1234567890
Confirm Secret: 1234567890

Нажмите кнопку Ок.

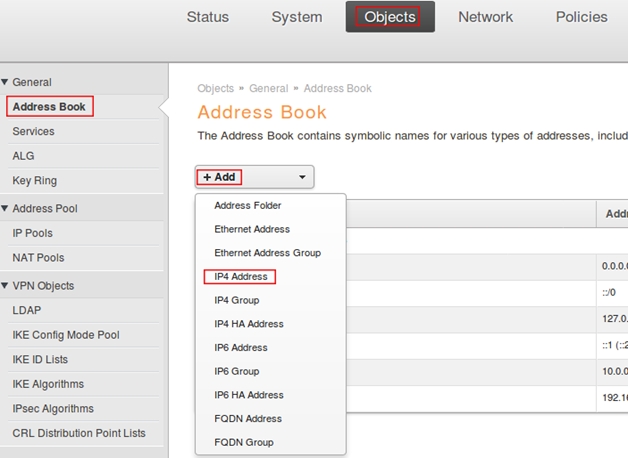

Пройдите в Web интерфейсе Objects → Address book, нажмите кнопку +Add и выберите IP4 Address.


Заполните поля следующим образом:

Name: remote_dev
Address: 10.0.0.1

Нажмите кнопку Ок.


Аналогичным образом создайте объект remote_net со следующими параметрами:

Name: remote_net
Address: 192.168.0.0/24

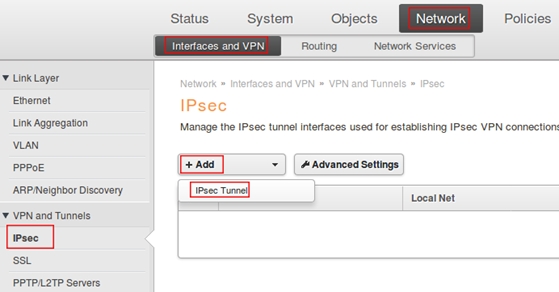

Пройдите в Web интерфейсе Network → Interfaces and VPN → IPsec нажмите кнопку +Add и выберите Ipsec Tunnel.

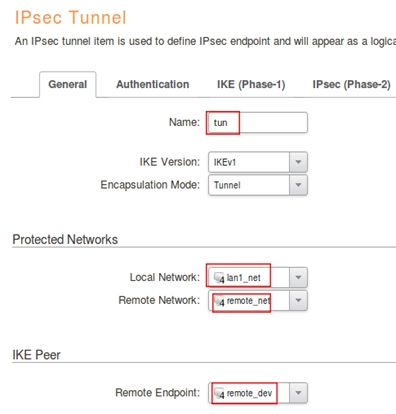

Заполните поля на вкладке General следующим образом:

Name: tun
Local Network: lan1_net (выбрать из выпадающего меню)
Remote Network: remote_net (выбрать из выпадающего меню)

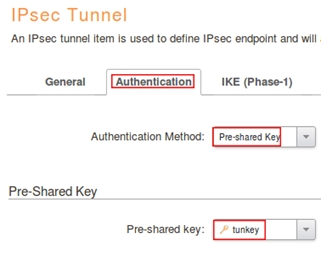

Пройдите на вкладку Authentication и заполните поля следующим образом:

Authentication Method: Pre-shared Key
Pre-shared Key: tunkey

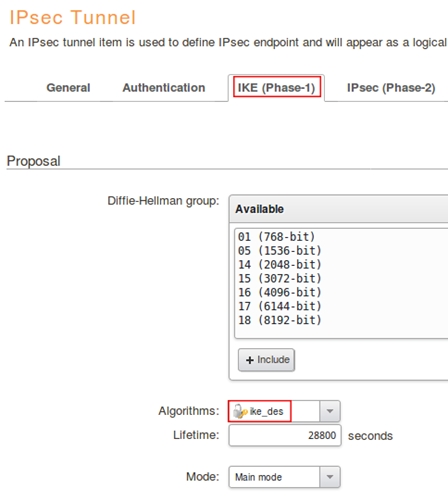

Пройдите на вкладку IKE (Phase-1) и в поле Algorithms укажите ike_des

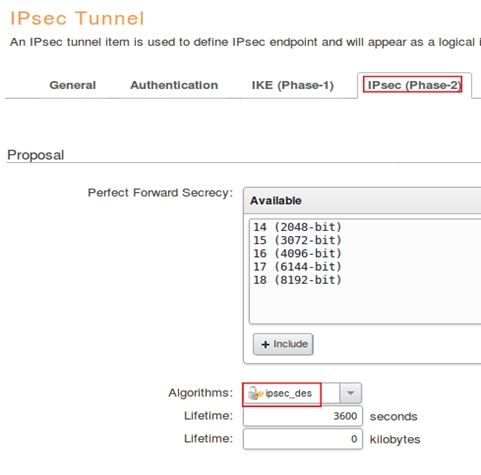

Пройдите на вкладку IPsec (Phase-2) и в поле Algorithms укажите Ipsec_des

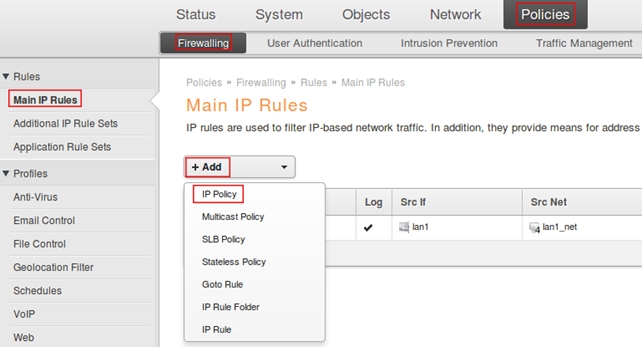

Пройдите в Web интерфейсе Policies → Firewalling → Main IP Rules, нажмите кнопку +Add и выберите IP Policy.

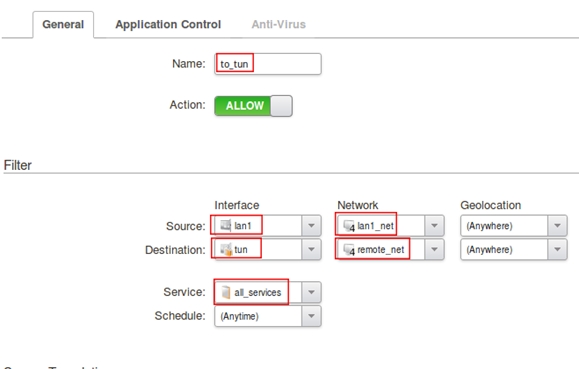

Заполните поля как показано на рисунке ниже затем нажмите кнопку Ок.

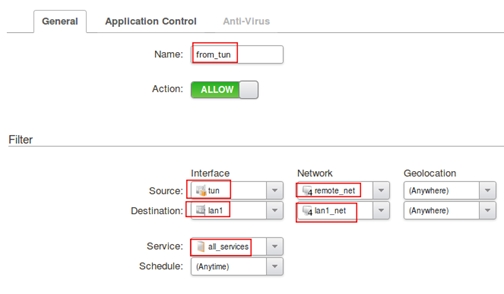

Нажмите кнопку Add и выберите IP Policy, заполните поля как показано на рисунке ниже.


Нажмите кнопку Ок.

Сохраните и активируйте настройки.
