Вопрос: Настройка IPSec тоннеля между маршрутизаторами D-Link DI-1750/DI-2630/DI-3660 и DI-804HV

Ответ:

Содержание:



Введение

Этот пример демонстрирует настройку IPSec тоннелей между маршрутизаторами DI-1750/DI-2630/DI-3660 и DI-804HV.

Используемые технологии:

  • Протоколы ESP
  • Алгоритмы шифрования des и 3des
  • Аутентификация с использованием pre-shared key
  • Конфигурирование политики isakmp и crypto map



Конфигурирование

Примечание: тестирование данной схемы проводилось в условиях лаборатории. В начале работы все устройства имели конфигурацию по умолчанию. Если у Вас работающая сеть, убедитесь, что Вы представляете всю потенциальную угрозу ее работоспособности от выполнения каждой команды

В этом разделе содержится информация о том, как настроить и использовать технологии, указанные выше. Более детальную информацию обо всех параметрах настройки IPSec на маршрутизаторе DI-804HV можно получить в руководстве пользователя.

Диаграмма тестовой сети:

Файлы конфигураций:

DI-1750

!version 1.3.1Q
hostname DI-1750
!
!--Задаем политику Internet Key Exchange (IKE) и preshared key
!--для соседа по тоннелю


!
!-Ключи для соседа
crypto isakmp key di1750 192.168.100.188 255.255.255.255
!
!-Политика IKE для тоннеля
crypto isakmp policy 1
config-encryption 3des
config-group 2
hash md5
config-lifetime 28800

!
!!---Задаем параметры IPSec
!!---Они включают в себя соседей по тоннелю, типы протоколов,
!!---криптографические алгоритмы и описание трафика

crypto ipsec transform-set di804
config-transform-type esp-3des esp-md5-hmac

!
crypto map di804hv 1 ipsec-isakmp
set peer 192.168.100.188
set pfs group1
set security-association lifetime seconds 28800
set transform-set di804
config-match address di804tun

!
!
config-interface FastEthernet0/0
config-ip address 192.168.100.179 255.255.255.0
no config-ip directed-broadcast
!---Прилагаем crypto map на исходящий интерфейс тоннеля
crypto map di804hv
!
config-interface Ethernet1/0
config-ip address 192.168.10.179 255.255.255.0
no config-ip directed-broadcast
duplex half
!
config-interface Ethernet1/1
no config-ip address
no config-ip directed-broadcast
duplex half
!

config-interface Async0/0
no config-ip address
no config-ip directed-broadcast
!
!
!
config-ip route 192.168.17.0 255.255.255.0 FastEthernet0/0
!
!-Определяем трафик, который будет направляться в тоннель
config-ip access-list extended di804tun
config-permit ip 192.168.10.0 255.255.255.0 192.168.17.0 255.255.255.0
deny ip any any

DI-804HV

Т.к. конфигурационный файл данного маршрутизатора имеет двоичный вид, то настройку ipsec мы наглядно продемонстрируем скриншотами:

1. Переходим по адресу Home->VPN

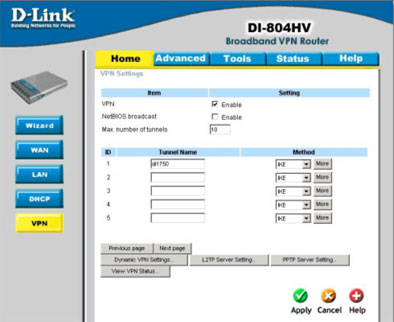

Страница VPN Settings
Здесь нужно включить Enable VPN, затем ввести нужное вам количество тоннелей VPN в поле Max. number of tunnels
В поле Tunnel Name задать имя тоннеля (ID номер 1), в поле Method выбрать IKE, затем нажать кнопку More

2. Страница VPN Settings - Tunnel 1
В поле Local Subnet и Local Netmask задать соответствующие параметры для LAN в которой находится DI-804HV
В поле Remote Subnet и Remote Netmask задать соответствующие параметры для удаленной подсети, находящейся за маршрутизатором DI-1750.
В поле Remote Gateway ввести IP-адрес внешнего интерфейса DI-1750 , и в поле Preshared Key ввести ключ
Нажать на кнопку Apply



3. Нажать на кнопку Select IKE Proposal

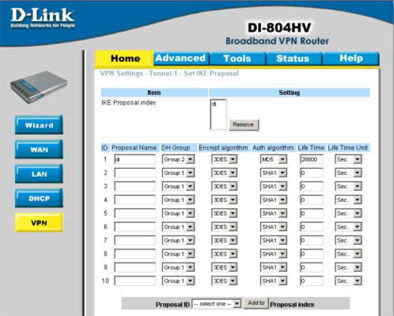

Страница VPN Settings - Tunnel 1 - Set IKE Proposal
Ввести имя для ID номер 1 и выбрать Group 2 из выпадающего меню DH Group.
Выбрать алгоритм шифрации 3DES в поле Encryption Algorithm и алгоритм аутентификации MD5 в поле Authentication Algorithm
Ввести значение Lifetime равным, например, 28800 и выбрать Sec
Выбрать 1 из выпадающего меню Proposal ID и нажать Add To - это добавит то что мы сконфигурировали к IKE Proposal Index. Нажать Apply а затем Back. Нажать Select IPSec Proposal.
Примечание: Здесь выбор настроек определяется пользователем исходя из требований производительности или надежности. Приведенные ниже настройки даны в качестве примера. Вы также можете использовать другие комбинации - необходимое требование при этом одно: настройки должны быть идентичны на обоих устройствах, организующих IPSec тоннель!

4. Страница VPN Settings - Tunnel 1 - Set IPSEC Proposal
Ввести имя для предложенного ID номер 1 и выбрать Group 1 из выпадающего меню DH Group
Выбрать ESP в Encapsulation Protocol
Выбрать 3DES в Encryption Algorithm и MD5 в Authentication Algorithm
Ввести значение Lifetime равным 28800 и выбрать Sec.
Выбрать 1 из выпадающего меню Proposal ID и нажать Add To, это добавит то что мы сконфигурировали к IPSec Proposal Index.
Нажать Apply
Примечание: Здесь выбор настроек определяется пользователем исходя из требований производительности или надежности. Приведенные ниже настройки даны в качестве примера. Вы также можете использовать другие комбинации - необходимое требование при этом одно: настройки должны быть идентичны на обоих устройствах, организующих IPSec тоннель!

Все, на этом конфигурирование устройств закончено



Проверка

Этот раздел содержит информацию о том, как проверить, корректно ли работает Ваша сеть.
В качестве проверки можно использовать icmp запрос, посылаемый сквозь тоннель с конечного компьютера из одной подсети на конечный компьютер в другой подсети.

Для проверки работоспособности на устройствах используются следующие команды:

На маршрутизаторах DI-1750/DI-2630/DI-3660:

  • display crypto isakmp sa - показывает все IKE SA
  • display crypto ipsec sa - все IPSec SA


Поиск ошибок

Для поиска ошибок используются следующие команды маршрутизатора DI-1750:

  • display crypto ipsec transform-set - показывает все возможные transform-set (они должны совпадать на обеих сторонах тоннеля)
  • display crypto map - показывает все crypto map

Для более детального изучения причин некорректной работы могут использоваться команды debug роутера DI-1750 :

  • trace crypto ipsec
  • trace crypto isakmp
  • trace crypto packets

Для поиска ошибок со стороны DI-804HV используется System Log
