Вопрос: Настройка двух DSL-1500G в качестве прозрачных мостов

Ответ:



В этом документе будет описана настройка двух SHDSL маршрутизаторов DSL-1500G в качестве прозрачных RFC1483 мостов. Предполагается, что устройства имеют конфигурацию по умолчанию.

Диаграмма сети в данном случае приведена на рис. 1.

Рис. 1. Диаграмма сети для случая мостового соединения.

Для конфигурирования данных устройств необходимо получить доступ к их консоли. Для этого необходимо соединить консольным кабелем (RS232<->RS232), который входит в комплект поставки устройств, Com-порт компьютера с консольным портом DSL-1500G. После этого воспользуемся программой HyperTerminal, являющейся частью ОС Windows.

Start -> Programs -> Accessories -> Communications -> HyperTerminal (см. рис. 2).

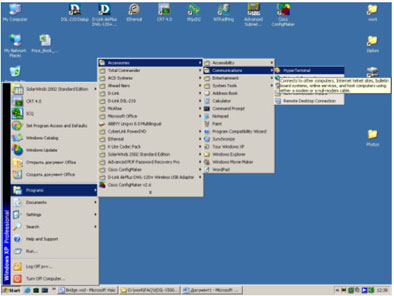

Рис. 2. Запуск программы HyperTerminal

В окне Connection Description задаем имя соединения, например test. (см. рис. 3)

Рис. 3. Стартовое окно HyperTerminal

Далее, указываем Com порт, к которому подключен консольный кабель и выставляем следующие значения соединения: см. рис. 4.

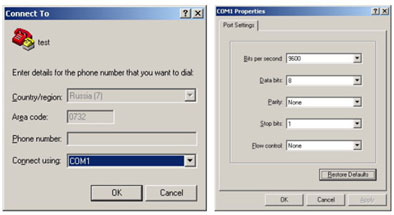

Рис. 4. Выбор Com порта и задание параметров соединения.

Если все правильно было сделано, то после нажатия на кнопку OK появится следующее окно:

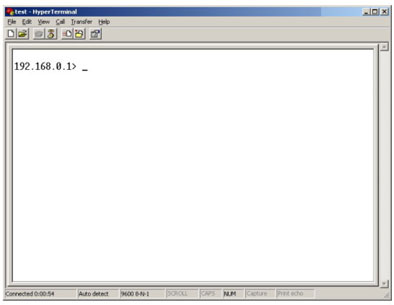

Рис. 5. Окно HyperTerminal при установленном соединении.

Если соединения не произошло, необходимо проверить:

  • питание DSL-1500G;
  • надежность соединения разъемов консольного кабеля;
  • Сom порт компьютера;
  • настройки HyperTerminal.

После того, как консольное соединение установлено, можно приступать к непосредственно конфигурированию устройств.

На первом DSL-1500G с IP: 192.168.0.1 необходимо выполнить следующие команды:

  1. shdsl role co
  2. ip profile add 1 bridge 1 50 6 1 test test 3 0 192.168.0.1 255.255.255.0 192.168.0.2
  3. ip pfno 1
  4. ip role 6
  5. ip config save
  6. ip restart

На втором DSL-1500G с IP: 192.168.0.2 необходимо выполнить следующие команды:

  1. shdsl role cpe
  2. ip profile add 1 bridge 1 50 6 1 test test 3 0 192.168.0.2 255.255.255.0 192.168.0.1
  3. ip pfno 1
  4. ip role 6
  5. ip enable bridge 192.168.0.2
  6. ip config save
  7. ip restart

Очевидно, что согласно рис. 1, у этого устройства ip адрес 192.168.0.2 с маской 255.255.255.0.

Осталось проверить работоспособность данной конфигурации. Проще всего это сделать, запустив ping из одного сегмента сети в другой.
