Вопрос: Примеры настройки и применения функции IP-MAC-Port Binding

Ответ:

IP-MAC-Port Binding

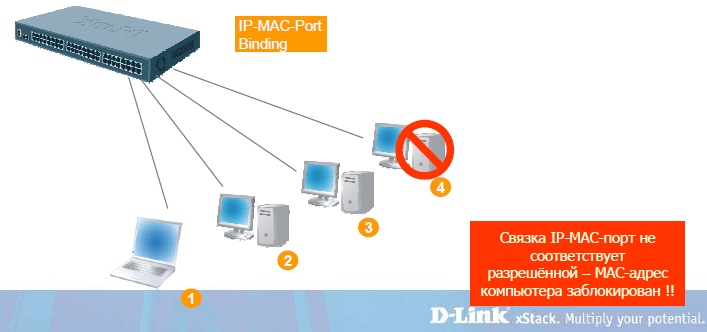

Проверка подлинности компьютеров в сети

Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP и MAC-адресов, а также порта подключения. Если какая-нибудь составляющая в этой записи меняется, то коммутатор блокирует данный MAC-адрес с занесением его в блок-лист.

Привязка IP-MAC-порт (IP-MAC-Port Binding)

Эта функция специально разработана для управления сетями ETTH/ ETTB и офисными сетями





Для чего нужна функция IP-MAC-Port binding?

  • D-Link расширил популярную функцию IP-MAC binding до более удобной в использовании IP-MAC-Port binding с целью повышения гибкости аутентификации пользователей в сети.
  • IP-MAC-Port binding включает два режима работы: ARP (по умолчанию) и ACL.

Сравнение этих двух режимов показано в таблице ниже:



ARP режим

ACL режим

Плюсы

Простота в использовании и
независимость от ACL

Позволяет предотвратить несанкционированное подключение даже если нарушитель использует статический МАС-адрес

Минусы

Невозможность фильтрации в случае если hacker/sniffer присвоит себе статический MAC-адрес для спуфинга коммутатора

Тратится профиль ACL, а также необходимо продумывать целиком всю
стратегию ACL

  • IP-MAC-Port будет поддерживаться коммутаторами L2 серии xStack - DES-3500 (R4 – ACL Mode), DES-3800 (R3), and DGS-3400 (R2). На данный момент IP-MAC-Port Binding поддерживается коммутатором DES-3526.
  • Данный документ описывает примеры настройки IP-MAC-Port binding, например, против атак ARP Poison Routing.

Пример 1. Использование режима ARP или ACL для блокирования снифера

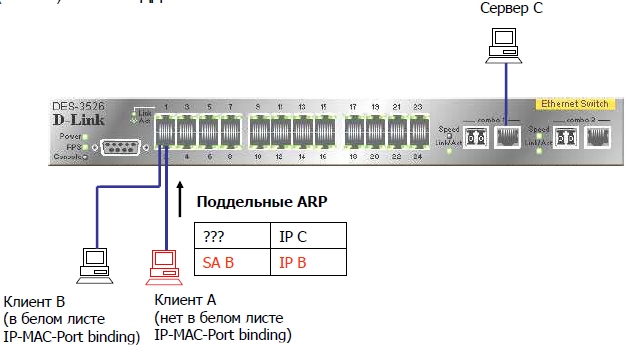

Шаг 1: Клиенты A и B подключены к одному порту коммутатора, клиент A (sniffer) шлет поддельные ARP

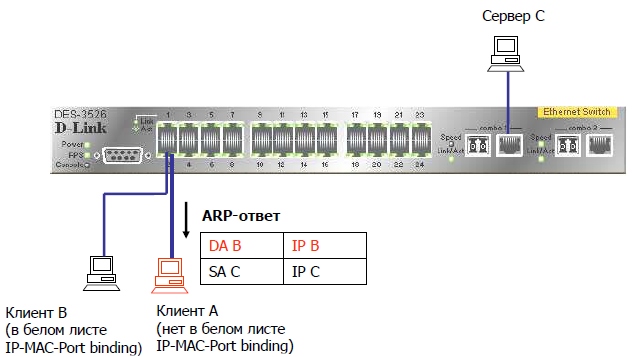

Шаг 2: Сервер C отвечает на запрос и изучает поддельную связку IP/MAC.

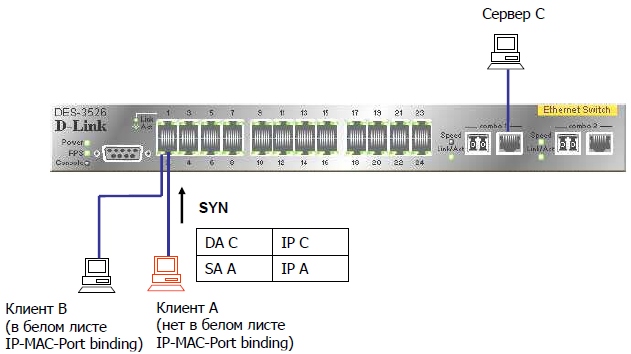

Шаг 3: Клиент A хочет установить TCP соединение с сервером C

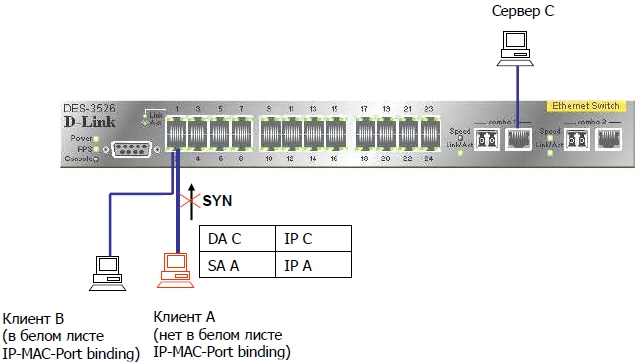

Шаг 4: Т.к. клиент A не в белом листе, DES-3526 блокирует пакет, поэтому, соединение не сможет быть установлено




Пример 2. Использование режима ACL для предотвращения ARP атаки Man-in-the-Middle

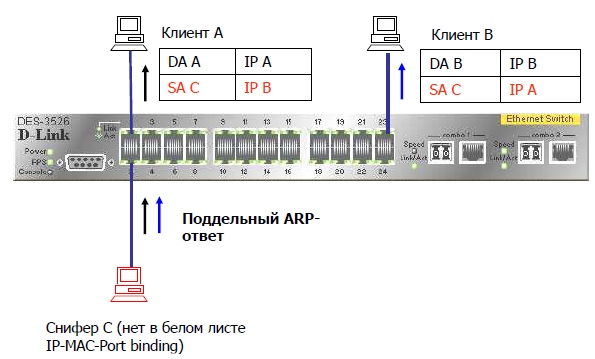

Шаг 1: Sniffer C (Man in the middle) отсылает поддельный пакет ARP-Reply клиентам A и B

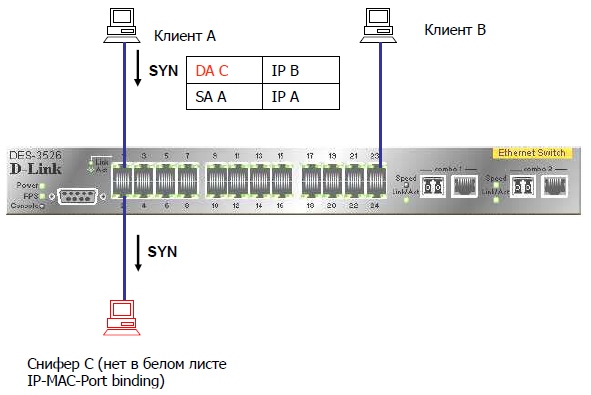

Шаг 2: Клиент A хочет установить TCP соединение с клиентом B



Шаг 3: Т.к. С не в белом листе, DES-3526 блокирует пакет, поэтому, соединение не сможет быть установлено


Советы по настройке IP-MAC-Port binding ACL Mode

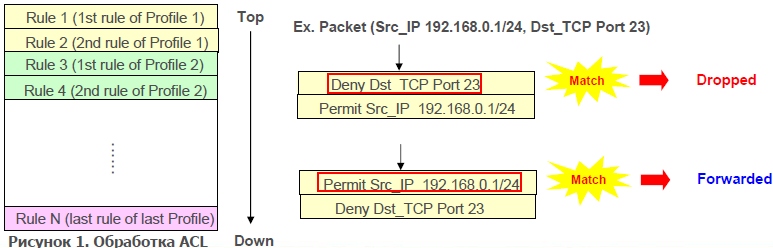

  • ACL обрабатываются в порядке сверху вниз (см. рисунок 1). Когда пакет «соответствует» правилу ACL, он сразу же отбрасывается (если это запрещающее, правило, deny) либо обрабатывается (если это разрешающее правило, permit)
  • При использовании IP-MAC-Port binding в режиме ACL автоматически создаются 2 профиля (и правила для них) в первых двух доступных номерах профилей.

- Любое запрещающее правило после IP-MAC-Port binding становится ненужным, поэтому рекомендуется располагать все остальные ACL в более приоритетном порядке.

- Нельзя включать одновременно функции IP-MAC-Port ACL mode и ZoneDefense. Т.к. правила привязки IP-MAC-Port создаются первыми, и правила, создаваемые ZoneDefense автоматически после этого, могут быть неправильными.

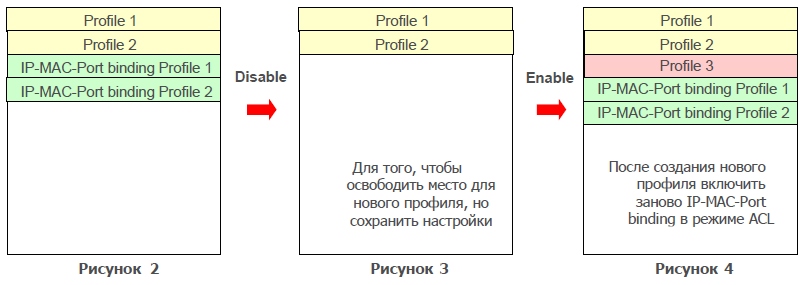

Вопрос: Что делать, если необходимо создать еще один профиль, когда режим ACL уже включен (рисунок 2)?

– Нужно использовать команды “disable address_binding acl_mode” (Рисунок 3) и затем “enable address_binding acl_mode” (Рисунок 4)



IP-MAC-Port Binding (пример)

  • Задача: Ограничить доступ на портах коммутатора по IP и MAC-адресам одновременно
  • Команды для настройки коммутатора:

1) create address_binding ip_mac ipaddress 192.168.0.7 mac_address
00-03-25-05-5F-F3 ports 2
.
.
.


2) config address_binding ip_mac ports 2 state enable
.
.
.


IP-MAC-Port Binding ACL Mode (пример)

  • Задача: Ограничить доступ на портах коммутатора по IP и MAC-адресам одновременно
  • Команды для настройки коммутатора:

1) create address_binding ip_mac ipaddress 192.168.0.7 mac_address
00-03-25-05-5F-F3 ports 2 mode acl
.
.
.
2) config address_binding ip_mac ports 2 state enable
.
.
.
3) enable address_binding acl_mode
