Вопрос: Как настроить 802.1q VLAN при использовании в сети коммутаторов D-Link и Cisco?

Ответ:

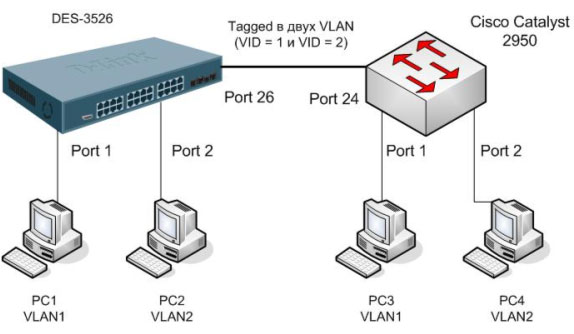

Схема сети:


Настройка DES-3526:

# Создаём VLAN с VID=2
create vlan vlan2 tag 2

# Добавляем порт 26 в VLAN default как tagged для организации тегированной магистрали
config vlan default add tagged 26

# Удаляем порт 2 из VLAN default
config vlan default delete 2

# Добавляем порт 2 в VLAN2
config vlan vlan2 add untagged 2

# Добавляем порт 26 в VLAN2 как tagged для организации тегированной магистрали
config vlan vlan2 add tagged 26

Настройка Cisco Catalyst 2950:

# Войдите в привилегированный режим
enable

# Войдите в режим конфигурирования
configure terminal

# Зайдите в подрежим конфигурирования интерфейса 1
interface fastethernet 0/1

# Задайте режим access (untagged) в первом VLAN
switchport access vlan 1

# Выйдите из подрежима конфигурирования интерфейса
exit

# Зайдите в подрежим конфигурирования интерфейса 2
interface fastethernet 0/2

# Задайте режим access (untagged) во втором VLAN
switchport access vlan 2

# Выйдите из подрежима конфигурирования интерфейса
exit

# Зайдите в подрежим конфигурирования интерфейса 24
interface fastethernet 0/24

# Задайте режим trunk с инкапсуляцией 802.1q на этом интерфейсе
switchport trunk encapsulation dot1q
