Вопрос: Установка соединения между интернет-шлюзами серии DI-XXX и PPTP-сервером провайдера, находящимся в другой подсети.

Ответ:

Описываемое ниже решение касается только устройств с версией HW B1 и B2. В более новых версиях HW в устройства добавлено поле для задания ip адреса маршрутизатора на странице настроек pptp. См. здесь.

Описание тестовой схемы:



Проблема заключается в том, что при подобной организации сети некоторых провайдеров на интернет-шлюзах серии DI-XXX, в частности, DI-604, не получается организовать тоннель PPTP между DI-604 и PPTP-сервером провайдера. Причина в том, что в настройках соединения PPTP на интерент-шлюзах DI-XXX нет возможности ввести IP-адрес шлюза по умолчанию для обеспечения прохождения пакетов от DI-604 к серверу провайдера для установки PPTP-соединения. Задача решается следующим образом: в настройках DI-604 (а также любого интернет-шлюза данной серии) на закладке Advanced в пукте Routing прописывается маршрут к PPTP-серверу провайдера через маршрутизатор. В данном случае пакеты достигают назначения, т.е. PPTP-сервер и соединение PPTP устанавливается. Вот как выглядят настройки:

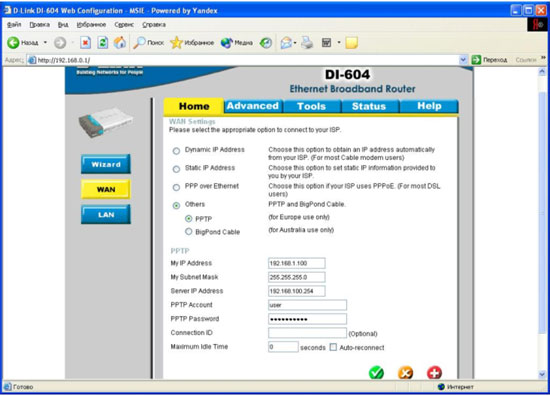

1. Настройки PPTP соединения:

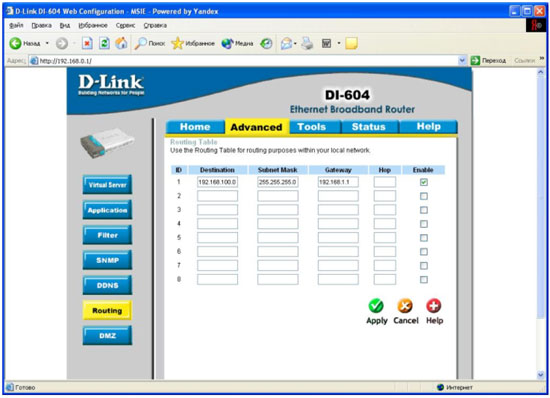

2. Настройки в таблице маршрутизации - прописываем маршрут в сеть, в которой установлен PPTP-сервер:
