DES-1100-26EOL EOS

Настраиваемый коммутатор EasySmart с 24 портами 10/100Base-TX и 2 комбо-портами 100/1000Base-T/SFP

Описание

Серия коммутаторов DES-1100 EasySmart объединяют полный набор настраиваемых функций, обеспечивающих лучшую производительность и масштабируемость. Линейка коммутаторов EasySmart представлена моделями DES-1100-16 с 16 портами 10/100 Мбит/с, DES-1100-24 с 24 портами 10/100 Мбит/с и DES-1100-26 с 24 портами 10/100 Мбит/с и 2 гигабитными комбо-портами. Коммутаторы помогают пользователям легко и быстро развернуть сеть благодаря простому управлению с помощью утилиты SmartConsole или через Web-интерфейс. Коммутатор серии DES-1100 представляет собой законченное и недорогое решение для сетей малого и среднего бизнеса (SMB). DES-1100 является подходящим решением для развертывания сетей предприятий, например, для филиалов и помещений для деловых встреч, где требуется простое управление.

Функции управления включают управление на основе Web-интерфейса и утилиту SmartConsole. Данная серия коммутаторов также поддерживает ряд функций уровня 2, включая Port Mirroring,  Статистику и IGMP Snooping для сокращения многоадресного трафика и увеличения производительности сети. Все модели коммутаторов выполнены в компактном металлическом корпусе и оснащены инновационной пассивной системой охлаждения.

Эффективное энергосбережение
Серия коммутаторов EasySmart позволяет более эффективно экономить электроэнергию по сравнению с другими моделями. DES-1100-16 экономит на 27.32% больше энергии и DES-1100-24 – на 10.7%, чем обычный ненастраиваемый коммутатор D-Link. Это позволяет экономнее эксплуатировать устройство. Кроме того, это позволяет коммутаторам EasySmart включать вентиляторы и работать в тихом режиме, как результат, устройства имеют более длительный срок службы.

Отказоустойчивость/Увеличение производительности
Коммутаторы поддерживают ряд функций уровня 2, включая IGMP Snooping и зеркалирование портов. Также данная серия поддерживает функцию Loopback Detection. Функция  Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Серия коммутаторов DES-1100 поддерживает стандарт 802.1p (QoS), который позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 2 очереди.

Сетевая безопасность
Коммутаторы серии DES-1100 поддерживают 802.1Q VLAN и  VLAN на основе порта. Функция контроля полосы пропускания позволяет сетевым администраторам определить уровень пропускной способности для каждого порта. Функция позволяет задавать ограничение входящего/исходящего трафика с шагом до 512 кбит/с. Функция Контроля шторма необходима для ограничения  широковещательного, многоадресного или неизвестного одноадресного трафика в случае превышения заданного порога. Коммутатор блокирует или отбрасывает пакеты, большое количество которых могут привести к перегрузке сети. Зеркалирование портов помогает администраторам облегчить диагностику трафика или отслеживать производительность коммутатора и изменять при необходимости.

Гибкое управление
Коммутаторы EasySmart предоставляют простое и легкое управление сетью с помощью утилиты SmartConsole или через Web-интерфейс, обеспечивающий удаленное управление сетью на уровне портов. Утилита SmartConsole позволяет пользователям обнаружить несколько коммутаторов D-Link  Web  Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения.

Характеристики

Стандарты и функции портов
Размер
Для установки в стойку 19”, высота 1U

Интерфейс
24 10/100BASE-TX, 2 комбо-порта 10/100/1000BASE-T/SFP

Функции порта
• Соответствие IEEE 802.3
• Соответствие IEEE 802.3u
• Соответствие IEEE 802.3ab1
• Поддержка операций в режиме полного/полудуплекса2
• Автосогласование
• Автоопределение MDI/MDI-X
• Управление потоком IEEE 802.3x в полнодуплексном режиме1, метод обратного давления в режиме полудуплекса1, функция предупреждения блокировки головных узлов (Head-of-line blocking prevention)1

Производительность
• Коммутационная матрица: 8,8 Гбит/с
• Макс. скорость перенаправления пакетов:6,54 Mpps
• Размер таблицы MAC-адресов: 4K
• Буфер пакетов: 2,75 Мбит
• Flash-память: 1 МБ

Индикаторы
• Power (на устройство)
• Link/Activity/Speed (на порт)

Программное обеспечение
Функции уровня 2
• Таблица MAC-адресов
  - DES-1100-16/24: 8K
  - DES-1100-26: 4K
• IGMP Snooping
• Статическое агрегирование
  - Порты 10/100 Мбит/с: макс. 2 группы на устройство и 2-4 порта на группу
  - Порты 10/100/1000 Мбит/с на DES-1100-26: 1 группа на устройство и 2 порта на группу
• Управление потоком
• Функция Loopback Detection
• Зеркалирование портов
  - One-to-One или Many-to-One
  - Tx, Rx и оба
• Статистика -поддержка 4 групп:
  - Отправленные пакеты и коллизии
  - Полученные и отправленные пакеты
  - Полученные и отброшенные пакеты
  - Полученные пакеты и ошибки CRC

VLAN
• 802.1Q Tagged VLAN
• Группы VLAN
  - DES-1100-16/24: поддержка 32 статических VLAN-групп
  - DES-1100-26: поддержка 26 статических VLAN-групп
  - VID 1-4094
• VLAN на основе порта
• ƒManagement VLAN

Качество обслуживания (QoS)
• Управление полосой пропускания:
  - на основе порта (Входящее/Исходящее)
  - С предварительно определенным шагом: 512 кбит/с/1024 кбит/с /2048 кбит/с /4096 кбит/с /8192 кбит/с/16384 кбит/с/32768 кбит/с/65536 кбит/с/
• 2 очереди на порт
• 802.1p
• Управление очередями
  - Strict Priority
  - Weighted Round Robin (WRR)

Безопасность
• Статический MAC (Макс. кол-во статических записей MAC-адресов:128)
• DES-1100-26: контроль широковещательных штормов
• DES-1100-16/24: контроль широковещательных/ многоадресных/одноадресных штормов

Управление
• Управление доступом на основе Web-интерфейса (Поддержка IPv4)
• Утилита SmartConsole
• Управление доступом на основе пароля
• Настройка портов: Установка скорости, режима дуплекса, управления потоком
• Резервное копирование/Восстановление конфигурационного файла через HTTP

Сертификаты

Заказ

DES-1100-26  Настраиваемый коммутатор EasySmart с 24 портами 10/100Base-TX и 2 комбо-портами 100/1000Base-T/SFP

Дополнительные трансиверы SFP
DEM-310GT  1000BASE-LX, одномодовое оптоволокно, 10км
DEM-311GT  1000BASE-SX, многомодовое оптоволокно, 550м
DEM-312GT2 1000BASE-SX, многомодовое оптоволокно, 2км
DEM-314GT  1000BASE-LH, одномодовое оптоволокно, 50км
DEM-315GT  1000BASE-ZX, одномодовое оптоволокно, 80км
DEM-330T   1000BASE-LX, длина волны Tx:1550нм, Rx:1310нм, одномодовое оптоволокно, 10км
DEM-330R   1000BASE-LX, длина волны Tx:1310нм, Rx:1550нм, одномодовое оптоволокно, 10км
DEM-331T   1000BASE-BX, длина волны Tx:1550нм, Rx:1310нм, многомодовое оптоволокно, 40км
DEM-331R   1000BASE-BX, длина волны Tx:1310нм, Rx:1550нм, многомодовое оптоволокно, 40км
DEM-302S-LX  1000Base-LX,  одномодовое оптоволокно, 2 км

Дополнительные трансиверы WDM SFP
DEM-302S-BXD   1000BASE-BX, длина волны Tx:1550нм, Rx:1310нм, одномодовое оптоволокно, 2км
DEM-302S-BXU   1000BASE-BX, длина волны Tx:1310нм, Rx:1550нм, одномодовое оптоволокно, 2км



Трансиверы 100 Мбит/с не поддерживаются.

Изображения

DES-1100-26/A

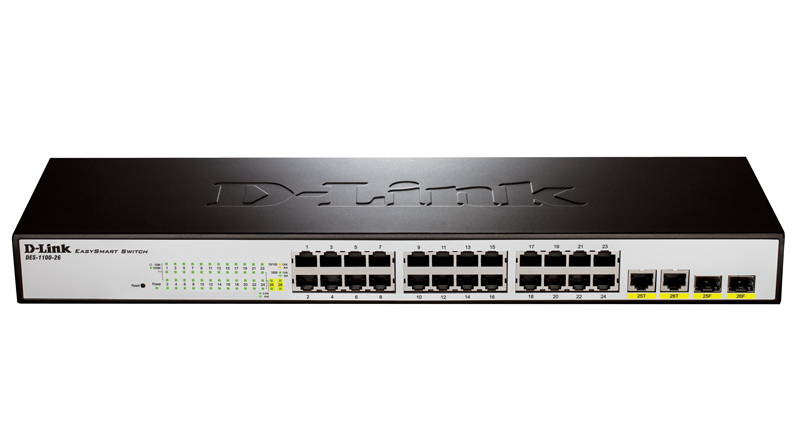

Вид спереди

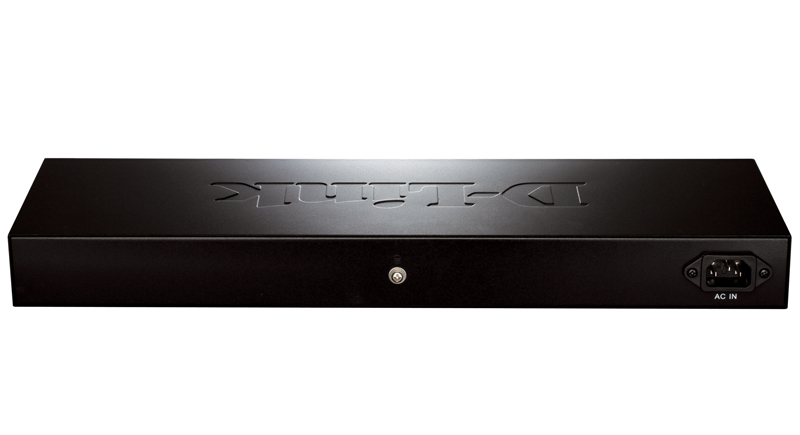

Вид сзади
