DIS-100G-5SW

Промышленный неуправляемый коммутатор с 4 портами 10/100/1000Base-T и 1 портом 1000Base-X SFP

Описание

Неуправляемый коммутатор DIS-100G-5SW, оснащенный 4 портами 10/100/1000Base-T, а также портом 1000Base-X SFP, который используется для организации подключения к высокоскоростной магистрали, предназначен для применения в сетях промышленных предприятий. Коммутатор поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без произведения дополнительных настроек.

Надежная конструкция
Металлический корпус (стандарт IP30) и широкий диапазон рабочих температур позволяют использовать DIS-100G-5SW в неблагоприятных условиях окружающей среды. Высокий уровень электромагнитной совместимости обеспечивает устойчивость коммутатора к воздействию сильных электромагнитных помех, а пассивная система охлаждения – бесшумную работу коммутатора. Данное устройство может быть закреплено на стене или установлено на DIN-рейку с помощью соответствующих кронштейнов. DIS-100G-5SW оснащен клеммным блоком для подключения до двух независимых источников питания DC1 и предоставляет пользователю возможность обеспечить бесперебойное питание в случае сбоя основного источника.

Эффективная передача данных
DIS-100G-5SW поддерживает функцию QoS, которая приоритизирует сетевой трафик, обеспечивая, таким образом, эффективную передачу данных, чувствительных к задержкам, даже в сетях с интенсивным трафиком. Данная функция обеспечивает эффективную передачу медиаданных, например, поступающих от систем видеонаблюдения.

Экономия электроэнергии
Коммутатор DIS-100G-5SW поддерживает технологию IEEE 802.3az Energy Efficient Ethernet (EEE), с помощью которой можно определить, когда подсоединенный компьютер выключен, и, соответственно, сократить энергопотребление на неактивных портах, что позволяет экономить значительное количество энергии. Кроме того, DIS-100G-5SW определяет длину подключаемых к портам Ethernet-кабелей и регулирует соответствующим образом энергопотребление на этих портах, используя лишь необходимое количество энергии.

1Источники питания DC не входят в комплект поставки.

Характеристики

Аппаратное обеспечение
Интерфейсы
• 4 порта 10/100/1000Base-T
• 1 порт 1000Base-X SFP
• Релейный выход для оповещения о сбое питания (максимальная коммутируемая нагрузка: 1 А / 24 В DC)
Индикаторы
• ALM
• P1/P2
• Link/Activity/Speed (на порт)
DIP-переключатель
• Оповещение о сбое питания
• Защита от широковещательного шторма
Разъем питания
• DC: клеммный блок для подключения до двух независимых источников питания1 (от 12 В до 58 В DC)
Корпус
• Металлический корпус (стандарт IP30)
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy Efficient Ethernet
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
Дополнительные функции
• Защита от широковещательного/многоадресного/одноадресного шторма
• IEEE 802.1p QoS: 4 очереди на порт
Производительность
Коммутационная матрица
• 10 Гбит/с
Метод коммутации
• Store-and-forward
Размер таблицы MAC-адресов
• 2K записей
Макс. скорость перенаправления 64-байтных пакетов
• 7,44 Mpps
Jumbo-фрейм
• 9 КБ
Физические параметры
Размеры (Д x Ш x В)
• 89,4 x 29,1 x 112,2 мм
Вес
• 0,32 кг
Условия эксплуатации
Питание
• 12-58 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки))
Максимальная потребляемая мощность
• 3,82 Вт
Тепловыделение
• 13,03 БТЕ/час
MTBF
• Более 25 лет
Система вентиляции
• Пассивная
Температура
• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 85 °C
Влажность
• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
Защита от статического электричества
• Поддержка защиты от статического электричества на медных портах до 2кВ (стандарт IEC61000-4-5)
Комплект поставки
• Коммутатор DIS-100G-5SW
• Клеммный блок
• Комплект для монтажа на стену
• Комплект для установки на DIN-рейку
• Краткое руководство по установке
Совместимое оборудование
SFP-трансиверы
• DIS-S310LX
• DIS-S310R
• DIS-S310T
• DIS-S330R
• DIS-S330T
• DIS-S301SX
• DIS-S302SX
• DIS-S350LHX
• DIS-S380ZX
Прочее
Сертификаты
• UL/CE/FCC
• NEMA-TS2
• Соответствие EN50121-4
Безопасность
• UL60950-1
EMI
• 47 CFR FCC Part 15 Subpart B (Class A)
• ICES-003 Issue 6 (Class A)
EMC
• EN61000-6-2
• EN61000-6-4
EMS
• EN 61000-4-2 ESD Level 3
• EN 61000-4-3 RS Level 3
• EN 61000-4-4 EFT Level 3
• EN 61000-4-5 Surge Level 3
• EN 61000-4-6 CS Level 3
• EN 61000-4-8
Климатические испытания
• IEC 60068-2-27 Shock
• IEC 60068-2-32 Freefall
• IEC 60068-2-6 Vibration
1Источники питания DC не входят в комплект поставки.

Сертификаты

Заказ

DIS-100G-5SW/A1A
Промышленный неуправляемый коммутатор, 4x1000Base-T, 1x1000Base-X SFP, -40..75°C
(Питание 12-58 В DC с возможностью подключения до двух источников питания. Источники питания не входят в комплект поставки)
Дополнительное оборудование
DIS-PWR40AC/RU
Источник питания 60 Вт, выход 48В DC
(Установка на DIN-рейку. Провода для подключения в комплект поставки не входят.)
DIS-PWR180AC/RU
Источник питания 240Вт, выход 48В DC
(Установка на DIN-рейку. Провода для подключения в комплект поставки не входят.)
Дополнительные SFP-трансиверы
DIS-S301SX
Промышленный SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м, - 40°..85°C
DIS-S302SX
Промышленный SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км, - 40°..85°C
DIS-S310LX
Промышленный SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км, - 40°..85°C
DIS-S330LH
Промышленный SFP-трансивер, 1000Base-LH (Duplex LC), 1310нм, одномод, до 30км1, - 40°..85°C
DIS-S350LHX
Промышленный SFP-трансивер, 1000Base-LHX (Duplex LC), 1550нм, одномод, до 50км1, - 40°..85°C
DIS-S380ZX
Промышленный SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1, - 40°..85°C
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
Дополнительные WDM SFP-трансиверы
DIS-S310R
Промышленный WDM SFP-трансивер, 1000Base-BX-U, TX:1310нм, RX:1550нм, одномод, до 10км, - 40°..85°C
DIS-S310T
Промышленный WDM SFP-трансивер, 1000Base-BX-D, TX:1550нм, RX:1310нм, одномод, до 10км, - 40°..85°C
DIS-S330R
Промышленный WDM SFP-трансивер, 1000Base-BX-U, TX:1310нм, RX:1550нм, одномод, до 30км1, - 40°..85°C
DIS-S330T
Промышленный WDM SFP-трансивер, 1000Base-BX-D, TX:1550нм, RX:1310нм, одномод, до 30км1, - 40°..85°C
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

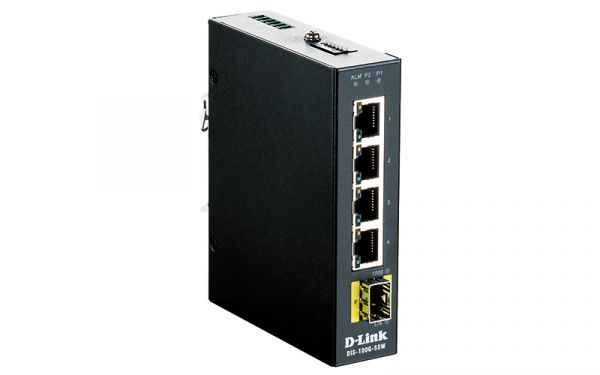

DIS-100G-5SW/A

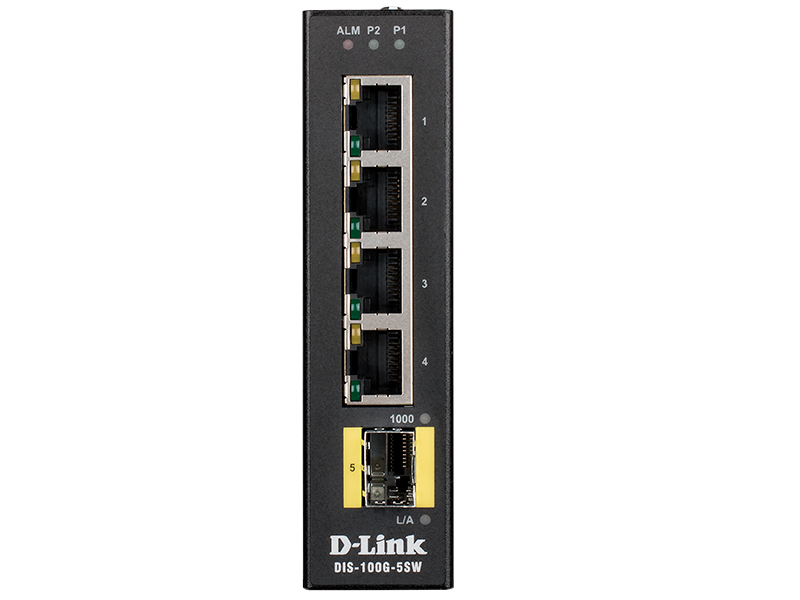

Вид спереди

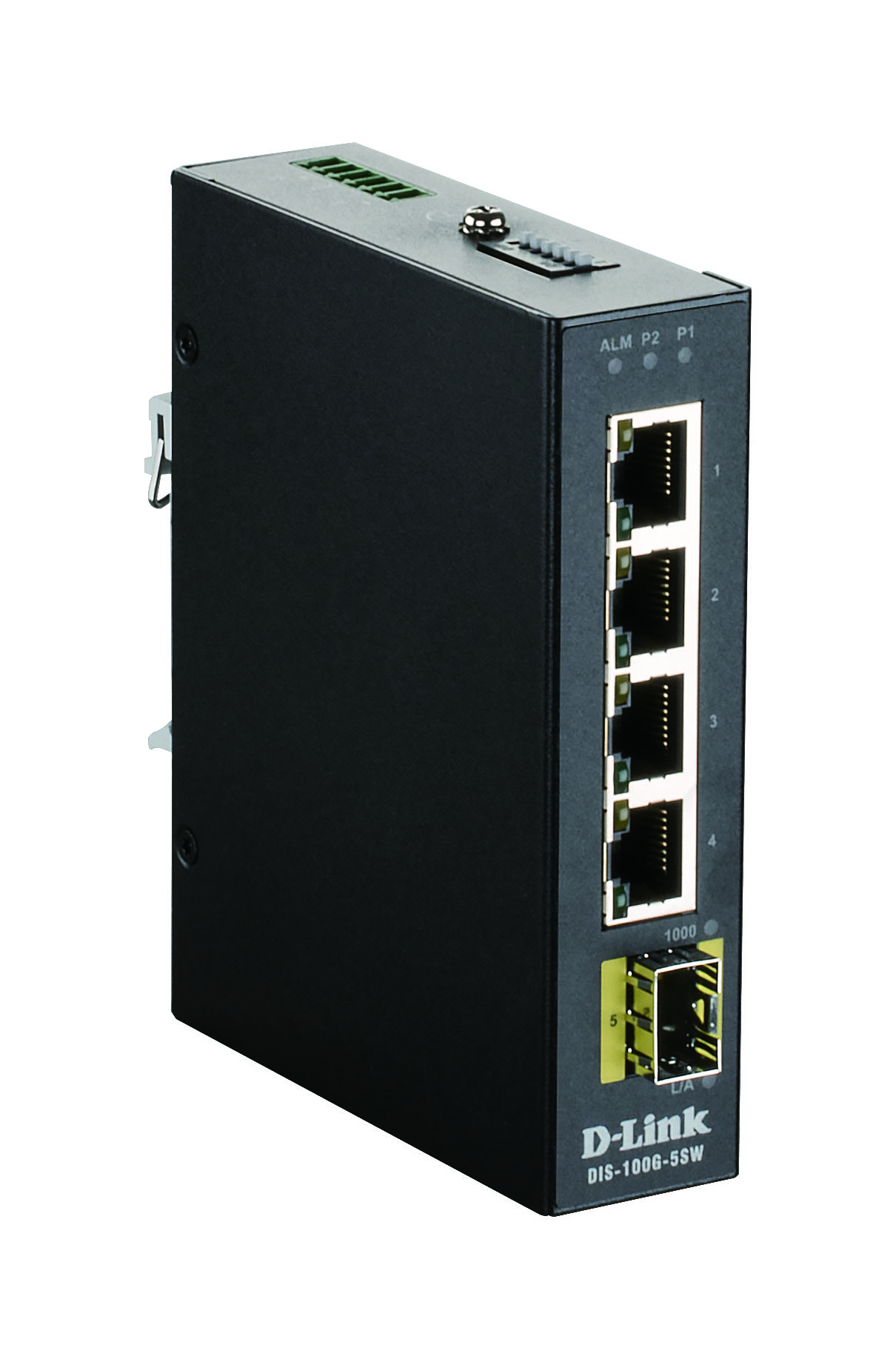

Вид справа

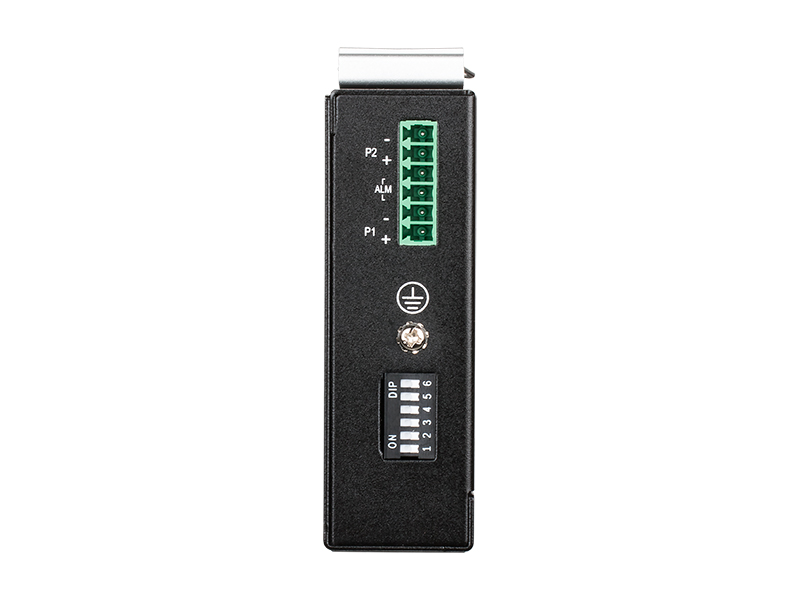

Вид сверху

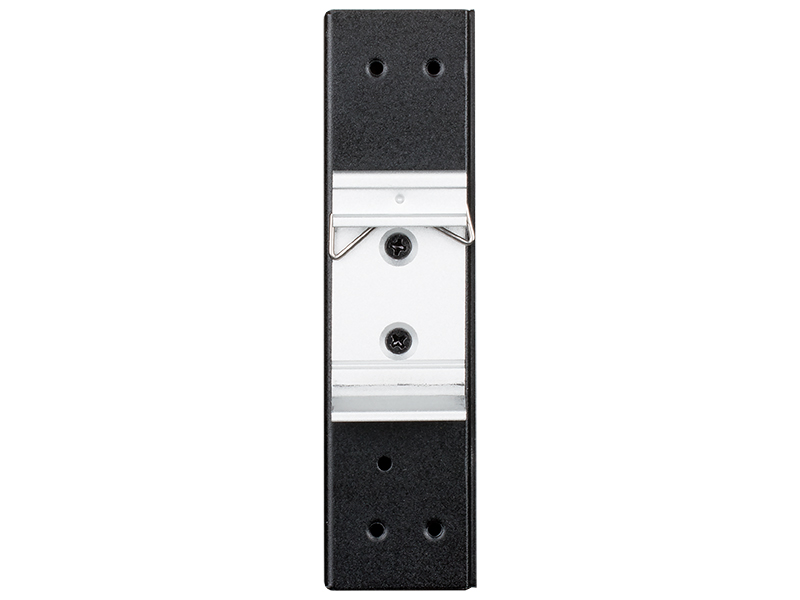

Вид сзади
