DWL-8600APEOL EOS

Беспроводная двухдиапазонная унифицированная точка доступа с поддержкой PoE

Описание

D-Link DWL-8600AP - унифицированная беспроводная точка доступа следующего поколения, соответствующая стандарту IEEE 802.11n. Гибкая в управлении и мощная, эта точка доступа может выполнять функции автономной или управляемой базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11а, 802.11b, 802.11g и 802.11n. Управление DWL-8600AP осуществляется при подключении к беспроводному коммутатору. Предприятия могут начать работу с организации сети с помощью одной интеллектуальной точки доступа DWL-8600AP, предоставляющей ряд расширенных функций LAN, а затем в любое время перейти к централизованной системе управления после подключения аналогичной точки доступа DWL-8600AP к унифицированному проводному/беспроводному коммутатору D-Link.

Высокая скорость беспроводной передачи данных
Стандарт 802.11n увеличивает пропускную способность в 6 раз больше по сравнению с сетями стандарта 802.11a/g. Точка доступа DWL-8600AP является  обратно совместимой с устройствами стандарта 802.1a/b/g и позволяет настройку 2x2:2* в обоих направлениях Tx/Rx. Технология Multiple In Multiple Out (MIMO) и каналы с увеличенной пропускной способностью увеличивают физическую скорость передачи данных при использовании стандарта 802.11n. MIMO обеспечивает одновременную передачу нескольких сигналов с помощью нескольких антенн вместо одной. Использование DWL-8600AP на предприятии подготавливает платформу для будущего поколения беспроводных устройств и мобильных приложений.

Технология D-Link Green и Режим сохранения энергии
DWL-8600AP поддерживает функцию APSD (Автоматический переход в режим сохранения энергии) по расписанию и вне расписания. Выполняемая вне расписания функция APSD (U-APSD) является более эффективным методом управления питанием по сравнению с функцией Power Save Polling 802.11. Основным преимуществом функции U-APSD является возможность синхронизации передачи и получения голосовых фреймов с точкой доступа, таким образом, устройство может переходить в режим сохранения энергии в случае, когда не выполняется отправка или прием пакетов. DWL-8600AP является полностью совместимой с  устройствами стандарта 802.3af  даже в режиме максимально потребляемой мощности. В отличие от точки доступа стандарта 802.11n других производителей, которым требуется PoE или 802.3at при работе обеих частот, DWL-8600AP обеспечивает непрерывную поддержку энергосберегающей технологии D-Link Green.

Автоматическая настройка и простота установки

Коммутаторы DWS-4026** автоматически настраивают каждую подключенную точку доступа DWL-8600AP, таким образом, во время установки не требуется настройка. При замене DWL-8600AP выполняется автоматическая настройка точки доступа с теми же параметрами, что и у предыдущего устройства, что значительно упрощает процесс замены.

Интеллектуальная точка доступа
DWL-8600AP поддерживает набор встроенных функций, позволяющий администраторам организовать защищенную сеть и подключиться к любому коммутатору и маршрутизатору, совместимому с устройствами Ethernet. Расширенные функции беспроводной сети, поддерживаемые точкой доступа, включают: WEP-шифрование данных, безопасность WPA/WPA2, фильтрация MAC-адресов, балансировка нагрузки между точками доступа, QoS/WMM (Wireless Media) и обнаружение несанкционированных точек доступа. DWL-8600AP поддерживает возможность локального хранения настроек безопасности. Можно расширить беспроводные подключения  путем добавления нескольких точек доступа DWL-8600AP к другим точкам доступа с поддержкой стандарта 802.11a/g/n. Благодаря функции AP Clustering можно объединить до 8 точек доступа для удобства управления и настройки всех точек доступа. Предприятия, не требующие сложной сетевой инфраструктуры, могут использовать DWL-8600AP для установки беспроводной сети без дополнительного аппаратного обеспечения.

Точка доступа, централизованно управляемая с унифицированного проводного/беспроводного коммутатора
В качестве альтернативного варианта DWL-8600AP может работать совместно с унифицированным проводным/беспроводным коммутатором. В данном режиме несколько точек доступа DWL-8600AP могут быть подключены непосредственно или опосредованно к одному из данных коммутаторов для обеспечения высокого уровня безопасности  и беспроводной мобильности. При подключении к этим коммутаторам каждая точка доступа DWL-8600AP автоматически настраивается на оптимальный радиочастотный канал и выходную мощность передатчика, обеспечивая беспроводных клиентов сигналом наилучшего качества как в полосе 2,4ГГц, так и в полосе 5ГГц, предоставляя непрерывное беспроводное соединение.

Гибкое двухполосное беспроводное соединение
DWL-8600AP обеспечивает максимальную скорость беспроводного соединения для каждого из частотных диапазонов. При одновременной работе в двух диапазонах частот можно создать две сети, использующие полную полосу пропускания беспроводного канала, что позволит повысить общую производительность беспроводной сети. Кроме того, DWL-8600AP остается полностью обратно совместимой с оборудованием стандарта 802.11b, работающим на частоте 2,4ГГц.

Оптимальная производительность беспроводной сети
Большинство из существующих контролеров сети LAN осуществляет централизованную обработку трафика, что иногда вызывает его неоправданную задержку. Точка доступа DWL-8600AP – при подключении к коммутатору DWS-4026 – предоставляет администраторам ряд дополнительных функций. В зависимости от беспроводного приложения, беспроводной трафик может направляться обратно к коммутатору в целях обеспечения общей безопасности или локально перенаправляться к точке доступа для оптимальной производительности. Точка доступа данной серии предоставляет администраторам максимальную гибкость управления, благодаря опциям перенаправления гостевого трафика к коммутатору для централизованного управления безопасностью и перенаправления VoIP-трафика непосредственно к точке доступа для оптимальной производительности. Более того, DWL-8600AP поддерживает функции AP Clustering и Wireless Distribution System (WDS). Функция WDS позволяет точке доступа работать в режиме беспроводного моста, объединяя две различные сети без необходимости подключения кабеля.

Комплексная безопасность и качество обслуживания (QoS)
DWL-8600AP непрерывно сканирует оба диапазона частот и связанные с ними каналы для обнаружения несанкционированных подключений, обеспечивая при этом соединение для мобильных клиентов. Если обнаружено несанкционированное подключение, точка доступа отправляет отчет коммутатору DWS-4026, который ей управляет. Используя управляющую консоль, администратор может определить несанкционированную точку доступа и предпринять соответствующие действия. DWL-8600AP поддерживает такие функции как 64/128/152-битное WEP-шифрование данных, WPA/WPA2 и Multiple SSID для каждого радиочастотного канала. При подключении к коммутатору DWS-4026 эти функции наряду с фильтрацией MAC-адресов и запретом широковещания SSID могут использоваться для настройки параметров безопасности и ограничения доступа во внутреннюю сеть извне. DWL-8600AP поддерживает 802.1Q VLAN Tagging и WMM  (Wi-Fi Multimedia) для передачи данных таких приложений как VoIP и потоковое аудио/видео с заданным приоритетом.

*AxB:C; A=макс. количество передающих антенн, В=макс. количество приемных антенн, С=макс. количество потоков данных.
** Коммутаторы серии DWS-30** также могут автоматически настраивать данные точки при условии установки на коммутатор и точки доступа прошивок 3й серии (3.0.*.*). Прошивки доступны для свободного скачивания с нашего сервера

Характеристики

Стандарты
+ IEEE 802.11a, 802.11b, 802.11g, 802.11n Wireless LAN, MIMO 2x2
+ IEEE 802.3, 802.3u Ethernet
+ IEEE 802.11d Regulatory Domain Selection
+ IEEE 802.11h
+ Управление потоком IEEE 802.3x
+ IEEE 802.3af Power over Ethernet (PoE)

Скорость беспроводного соединения1
+ Для 802.11a/g: 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с
+ Для 802.11b: 11, 5.5, 2 и 1 Мбит/с
+ Для 802.11n:

Индекс MCS2

GI3=800нс GI=400нс
20МГц (Мбит/с) 40МГц (Мбит/с) 20МГц (Мбит/с) 40МГц (Мбит/с)
0 6,5 13,5 7,2 15
1 13 27 14,4 30
2 19,5 40,5 21,7 45
3 26 54 28,9 60
4 39 81 43,3 90
5 52 108 57,8 120
6 58,5 121,5 65 135
7 65 135 72,2 150
8 13 27 14,4 30
9 26 54 28,9 60
10 39 81 43,3 90
11 52 108 57,8 120
12 78 162 86,7 180
13 104 216 115,6 240
14 117 243 130 270
15 130 270 144,4 300

Диапазон частот
+ 802.11a: от 5,15 ГГц до 5,35 ГГц и от 5,725 ГГц до 5,825 ГГц
+ 802.11b/g: от 2,4 ГГц до 2,4835 ГГц
+ 802.11n: от 2,4 ГГц до 2,497 ГГц и от 4,9 ГГц до 5,85 ГГц

Технологии модуляции
+ Для 802.11b (DSSS): DBPSK @ 1 Мбит/с, DQPSK @ 2 Мбит/с, CCK @ 5,5 and 11 Мбит/с
+ Для 802.11a/g (OFDM):   BPSK @ 6 и 9 Мбит/с, QPSK @ 12 и 18 Мбит/с, 16QAM @ 24 и 36 Мбит/с, 64QAM @ 48, 54 Мбит/с
+ Для 802.11a/g (DSSS): DBPSK @ 1 Мбит/с, DQPSK @ 2 Мбит/с, CCK @ 5,5 и 11 Мбит/с
+ Для 802.11n: PSK/CCK, DQPSK, DBPSK, OFDM

Радиочастотные каналы
+ 5ГГц: 12 неперекрывающихся каналов для США и Канады, 8 неперекрывающихся каналов для Японии, 19 неперекрывающихся каналов для стран Европейского союза, 5 неперекрывающихся каналов для Китая
+ 2,4ГГц:    11каналов для США, 13 каналов для стран Европейского союза, 13 каналов для Японии

Выходная мощность передатчика4
(Типичная для каждой скорости соединения)
+ 802.11a:
  17dBm при 6/9/12/18 Мбит/с
  15dBm при 24/36 Мбит/с
  14dBm при 48 Мбит/с
  13dBm при 54 Мбит/с
+ 802.11b:
  17dBm при 1/2/5.5/11 Мбит/с
+ 802.11g:
  17dBm при 6/9/12/18 Мбит/с
  16dBm при 24/36 Мбит/с
  15dBm при 48 Мбит/с
  14dBm при 54 Мбит/с
+ 802.11n:

5GHz Band/HT-20 5GHz Band/HT-40 2.4GHz Band/HT-20 2.4GHz Band/HT-40
17dBm при MCS0/8
17 dBm при MCS1/9
17 dBm при MCS2/10
15 dBm при MCS3/11
15 dBm при MCS4/12
14 dBm при MCS5/13
13 dBm при MCS6/14
12 dBm при MCS7/15
16 dBm при MCS0/8
16 dBm при MCS1/9
16 dBm при MCS2/10
14 dBm при MCS3/11
14 dBm при MCS4/12
13 dBm при MCS5/13
12 dBm при MCS6/14
11 dBm при MCS7/15
17 dBm при MCS0/8
17 dBm при MCS1/9
17 dBm при MCS2/10
16 dBm при MCS3/11
16 dBm при MCS4/12
15 dBm при MCS5/13
14 dBm при MCS6/14
13 dBm при MCS7/15
16 dBm при MCS0/8
16 dBm при MCS1/9
16 dBm при MCS2/10
15 dBm при MCS3/11
15 dBm при MCS4/12
14 dBm при MCS5/13
13 dBm при MCS6/14
12 dBm при MCS7/15

Чувствительность приемника
+ 802.11a:
  -87dBm при 6 Мбит/с
  -86dBm при 9 Мбит/с
  -84dBm при 12 Мбит/с
  -81dBm при 18 Мбит/с
  -77dBm при 24 Мбит/с
  -75dBm при 36 Мбит/с
  -68dBm при 48 Мбит/с
  -67dBm при 54 Мбит/с
+ 802.11b:
  -92dBm при 1 Мбит/с
  -90dBm при 2 Мбит/с
  -88dBm при 5.5 Мбит/с
  -84dBm при 11 Мбит/с
+ 802.11g:
  -87dBm при 6 Мбит/с
  -87dBm при 9 Мбит/с
  -85dBm при 12 Мбит/с
  -82dBm при 18 Мбит/с
  -79dBm при 24 Мбит/с
  -76dBm при 36 Мбит/с
  -71dBm при 48 Мбит/с
  -70dBm при 64 Мбит/с
802.11n:

5GHz Band/HT-20 5GHz Band/HT-40 2.4GHz Band/HT-20 2.4GHz Band/HT-40
–82dBm при MCS0/8
–79 dBm at MCS1/9
–77 dBm при MCS2/10
–74 dBm при MCS3/11
–70 dBm при MCS4/12
–66 dBm при MCS5/13
–65 dBm при MCS6/14
–64 dBm при MCS7/15
–79 dBm при MCS0/8
–76 dBm at MCS1/9
–74 dBm at MCS2/10
–71 dBm at MCS3/11
–67 dBm at MCS4/12
–63 dBm at MCS5/13
–62 dBm at MCS6/14
–61 dBm at MCS7/15
-85 dBm при MCS0/8
-82 dBm при MCS1/9
-80 dBm при MCS2/10
-77 dBm при MCS3/11
-74 dBm при MCS4/12
-69 dBm при MCS5/13
-68 dBm при MCS6/14
-67 dBm при MCS7/15
-82 dBm при MCS0/8
-79 dBm при MCS1/9
-77 dBm при MCS2/10
-74 dBm при MCS3/11
-71 dBm при MCS4/12
-66 dBm при MCS5/13
-65 dBm при MCS6/14
-63 dBm при MCS7/15

Антенны
+ 4 дипольных съемных всенаправленных антенны с реверсным разъемом SMA
+ Коэффициент усиления: 6dBi для частоты 5ГГц, 4dBi для частоты 2,4 ГГц

Интерфейс Ethernet
Порт 10/100/1000BASE-T с 802.3af PoE

Настраиваемый режим работы
+ Только «Точка доступа»
+ «Точка доступа» с Wireless Distribution System (WDS)
+ Wireless Distribution System (WDS)

Безопасность
+ 64/128/152-битное WEP-шифрование данных
+ Фильтрация MAC-адресов: через RADIUS или локальную базу данных
+ WPA/WPA2 EAP
+ WPA/WPA2 PSK
+ TKIP/AES
+ 802.11i/WPA2: Поддержка предварительной аутентификации и кэширования ключей для WPA2 Enterprise
+ Включение/запрещение широковещания 802.1Q SSID
+ 16 SSID для каждого частотного диапазона
+ RADIUS (RFC 2865, 3580): Поддержка аутентификации c сервером RADIUS, до 4 внешних серверов RADIUS
+ Изолированная безопасность для каждого SSID (различные параметры безопасности для каждого SSID)
+ Изоляция станции
+ Клиент IEEE 802.1X

Поддерживаемые протоколы/методы управления
+ Используются протоколы, поддерживаемые унифицированными коммутаторами DWS-4026
+ HTTP/HTTPS
+ SSH
+ SNMP
+ Системный журнал
+ Telnet


  Автономный режим Управляемый режим
(Управление через коммутатор DWS-4026)
Централизованное управление - +
Централизованное распределение программного обеспечения - +
Визуальные инструменты управления точкой доступа - +
Автоматическая настройка мощности - +
Динамический выбор канала - +
Быстрый роуминг L2 - +
Быстрый роуминг L3 - +
Адаптивный портал - +
Протоколы безопасности WEP/WPA/WPA2 + +
Обнаружение несанкционированных точек доступа + +
Минимизация несанкционированных точек доступа - +
WIDS - +
Изоляция станции + +
Фильтрация MAC-адресов + +
Балансировка нагрузки между точками доступа + +
WDS + -
Функция AP Clustering + -
QoS/WMM + +
Локальное хранение конфигурационного файла + -



Сертификаты

Заказ

DWL-8600AP  Беспроводная двухдиапазонная унифицированная точка доступа с поддержкой PoE
(PoE инжектор и консольный кабель не входят в комплект поставки)

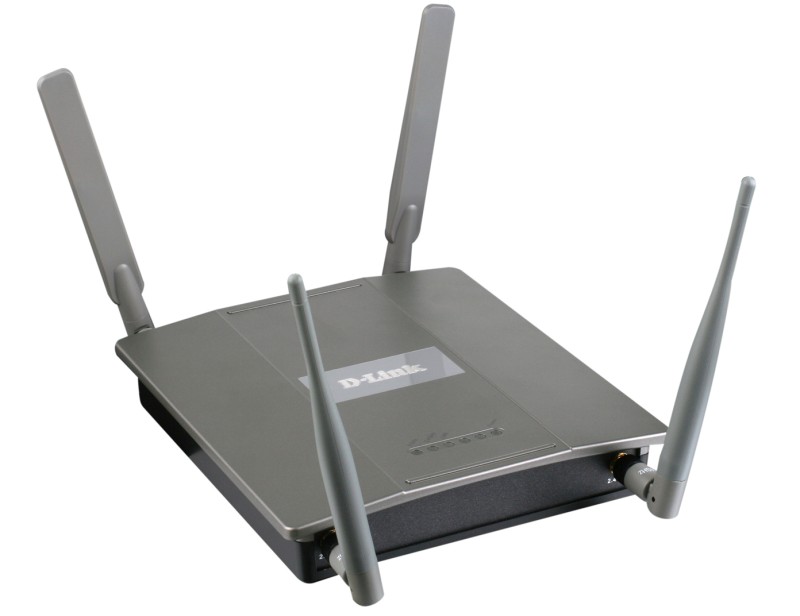

Изображения

DWL-8600AP/Ax
Вид спереди
