DMC-300SC

Медиаконвертер с 1 портом 10/100Base-TX и 1 портом 100Base-FX с разъемом SC для многомодового оптического кабеля (до 2 км)

Описание

Медиаконвертер DMC-300SC преобразует сигнал стандарта 10/100Base-TX Fast Ethernet по витой паре в сигнал стандарта 100Base-FX Fast Ethernet по многомодовому оптическому кабелю, что позволяет увеличить расстояние соединения (до 2 км) между двумя устройствами. Данный медиаконвертер оснащен одним портом с разъемом RJ-45 для витой пары и одним оптическим портом с разъемом SC.

Медиаконвертер DMC-300SC оснащен прочным металлическим корпусом и индикаторами состояния. Устройство может использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом случае будет использоваться блок питания шасси. При установке в шасси медиаконвертер поддерживает функцию горячей замены.

При установке DMC-300SC в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP.

Характеристики

Аппаратное обеспечение
Интерфейсы
• Порт 10/100Base-TX
• Порт 100Base-FX с разъемом SC
Индикаторы
• PWR
• Link/Act
• Full Duplex/Collision
• 100 (для порта на витой паре)
Переключатели
• Дуплексный режим оптического порта
Сетевые кабели
• 10Base-T: 2-парный категории 3/4/5/5e, неэкранированная витая пара (до 100 м)
• 10/100Base-TX: 2-парный категории 5/5e, неэкранированная витая пара (до 100 м)
• 100Base-FX: многомодовый оптический кабель 62,5/125 мкм с разъемом SC (до 2 км)
Разъем питания
• Разъем для подключения адаптера питания
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3u 100Base-FX
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX
Дуплексный режим
• Полудуплекс / Полный дуплекс
Скорость передачи данных
• Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс)
• Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
Функции медиаконвертера
• Преобразование среды передачи данных из 10/100Base-TX в 100Base-FX
• Передача на полной скорости канала
• Возможность использования в качестве отдельного устройства или при установке в шасси
• Горячая замена при установке в шасси
Метод коммутации
• Store-and-forward
Jumbo-фрейм
• 1 600 байт
Управление
• Через шасси DMC-1000 с установленным модулем управления DMC-1002
Физические параметры
Размеры (Д x Ш x В)
• 88 x 120 x 25 мм
Вес
• 0,291 кг
Условия эксплуатации
Питание
• Адаптер питания
   - Выход: 5 В / 1 А
Максимальная потребляемая мощность
• 1,99 Вт
MTBF (часы)
• 873 551
Длина волны
• 1310 нм
Длина поддерживаемого оптического кабеля
• До 2 км
Температура
• Рабочая: от 0 до 40 °C
• Хранения: от -25 до 70 °C
Влажность
• От 10% до 90% без конденсата
Комплект поставки
• Медиаконвертер DMC-300SC
• Адаптер питания
• Эксплуатационная документация
• Гарантийный талон
Прочее
EMI
• FCC Class A
• CE Class A
• VCCI Class A

Сертификаты

Заказ

DMC-300SC/D8A
Медиаконвертер, 100Base-TX / 100Base-FX (SC), 1310нм, многомод, до 2км

Изображения

DMC-300SC/D8

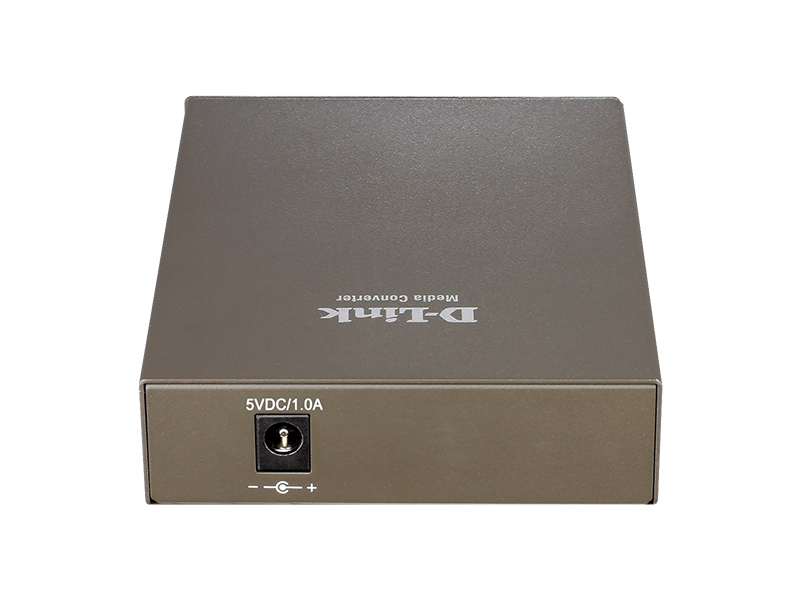

Вид сзади
Вид спереди

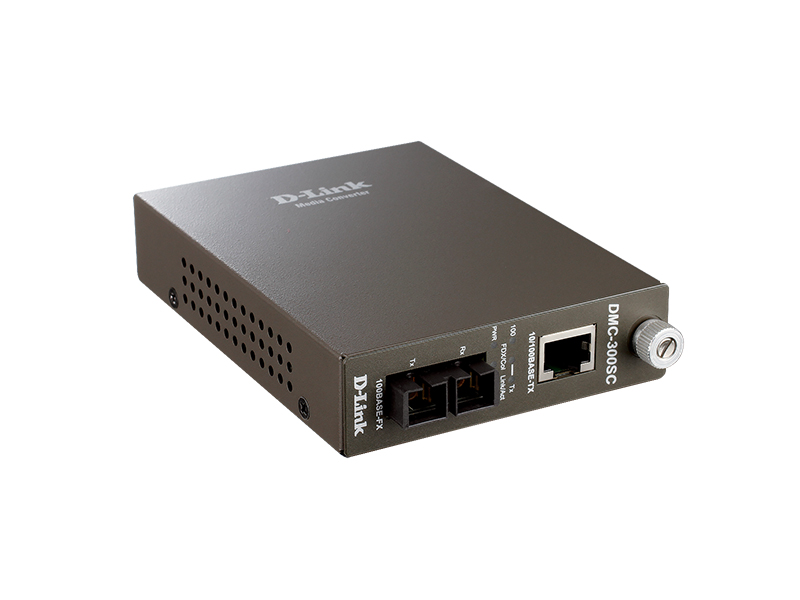

Вид справа
