Беспроводной двухдиапазонный маршрутизатор/точка доступа AC750 с поддержкой 3G/LTE и USB-портом
Где купить

Описание

Подключение к Интернету, создание проводной и беспроводной сети – все в одном маршрутизаторе

Беспроводной двухдиапазонный маршрутизатор/точка доступа AC750 с поддержкой 3G/LTE и USB-портом является доступным и эффективным решением для создания беспроводной сети, которое сочетает характеристики новейшей технологии 802.11ac, обеспечивающей работу в двух диапазонах частот, и возможность подключения к портам Fast Ethernet для организации непрерывной работы в сети. Технология Wireless AC обеспечивает увеличенный радиус действия беспроводной сети и надежность соединения, а расширенные функции безопасности - надежную защиту Вашей сети и данных.



Скорости нового поколения AC750


Порты Fast Ethernet


Одновременная работа в двух диапазонах частот


Обратная совместимость с устройствами предыдущих поколений Wi-Fi

USB порт

Маршрутизатор оснащен USB-портом для подключения USB-модема, при помощи которого Вы сможете оперативно подключаться к сети Интернет. Кроме того, Вы можете подключить к USB-порту маршрутизатора USB-накопитель, который будет использоваться в качестве сетевого диска, или принтер.

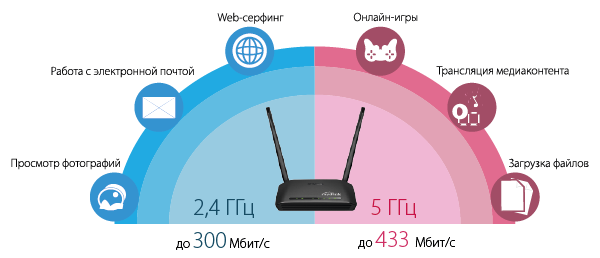

Одновременная работа в двух диапазонах

Используя беспроводной маршрутизатор DIR-816L, Вы сможете быстро организовать высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач. Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью беспроводного соединения до 733 Мбит/с1 ).


Поддержка TX Beamforming

Использование технологии Transmit Beamforming позволяет динамически менять диаграмму направленности антенн и перераспределять сигнал точно в сторону беспроводных устройств, подключенных к маршрутизатору.

Безопасное беспроводное соединение

В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.

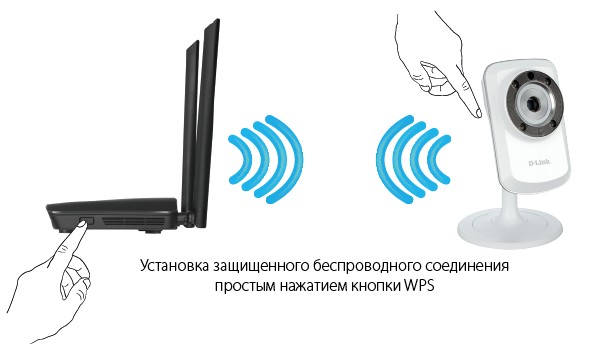

Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN-портам маршрутизатора, останутся в сети.

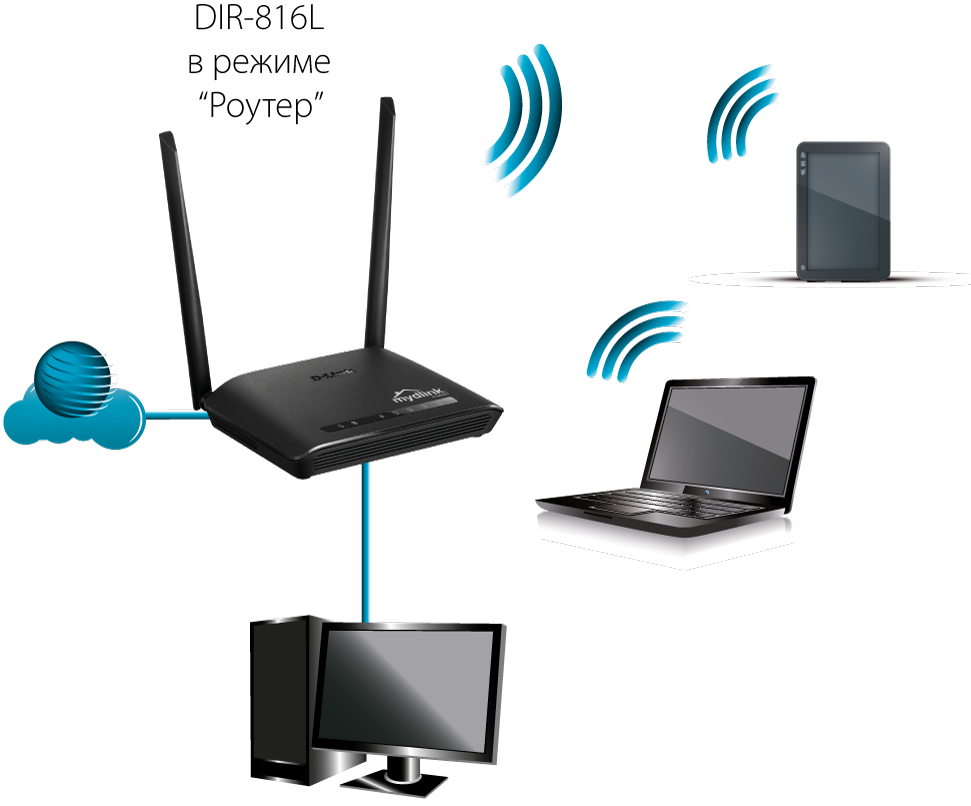

Режим маршрутизатора

Вы можете подключить DIR-816L в режиме маршрутизатора к кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач.

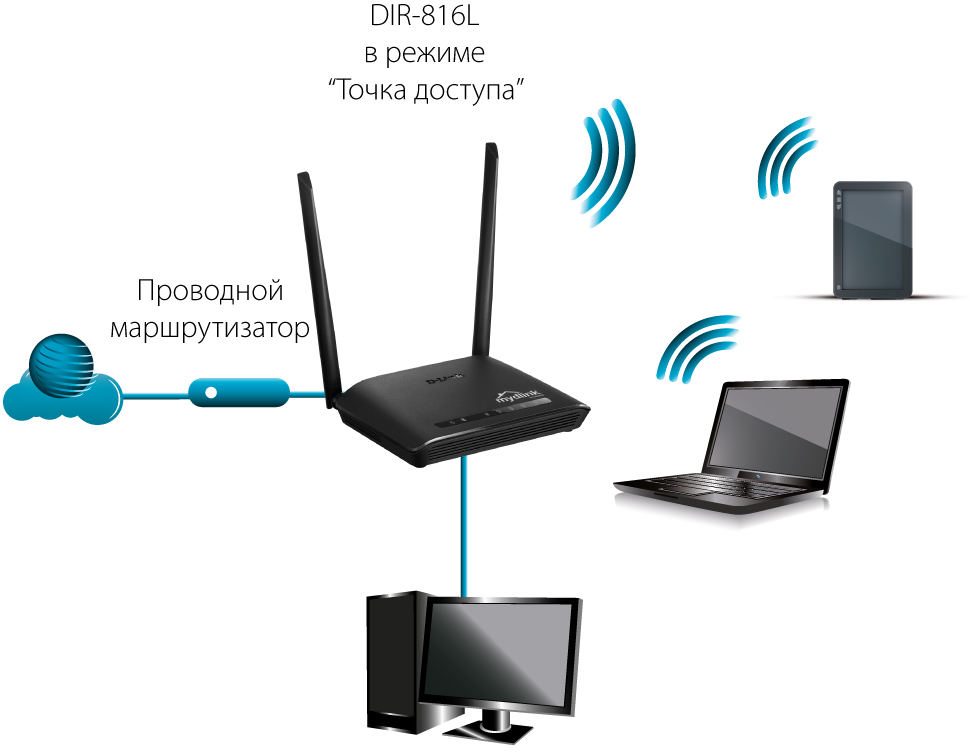

Режим точки доступа

Вы можете использовать DIR-816L в режиме точки доступа для создания беспроводной сети или подключения к проводному маршрутизатору.


Функция "клиент"

Функция «клиент» в режиме маршрутизатора позволяет использовать DIR-816L в качестве повторителя WISP, в режиме точки доступа — в качестве клиента беспроводной сети и в качестве повторителя беспроводной сети.


Безопасность

Беспроводной маршрутизатор DIR-816L оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Кроме того, маршрутизатор поддерживает протокол IPsec и позволяет организовывать безопасные VPN-туннели.
Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.

Простая настройка и обновление

Для настройки беспроводного маршрутизатора DIR-816L используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках). Теперь Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.

Внимание: DIR-816L с программным обеспечением версии 2.5.3  НЕ ПОДДЕРЖИВАЕТ облачный сервис mydlink

1 До 300 Мбит/с в диапазоне 2,4 ГГц и до 433 Мбит/с в диапазоне 5 ГГц<



Характеристики

Аппаратное обеспечение
Процессор • RTL8881AQ (520 МГц)
Оперативная память • 128 МБ, DDR2
Flash-память • 16 МБ, SPI
Интерфейсы
• Порт WAN 10/100BASE-TX
• 4 порта LAN 10/100BASE-TX
• Порт USB 2.0
Индикаторы
• Питание
• Интернет
• Беспроводная сеть / WPS
• 4 индикатора Локальная сеть
Кнопки
• Кнопка ON/OFF для включения/выключения питания
• Кнопка RESET для возврата к заводским настройкам
• Кнопка WPS для установки защищенного беспроводного соединения и включения/выключения беспроводной сети
Антенна
• Две внешние двухдиапазонные антенны с коэффициентом усиления 5 дБи для 2,4 ГГц и 5 ГГц
Схема MIMO
• 2 x 2
Разъем питания
• Разъем для подключения питания (постоянный ток)

Программное обеспечение
Режимы работы
• Режим маршрутизатора
• Режим точки доступа
Типы подключения WAN
• LTE
• 3G
• PPPoE
• IPv6 PPPoE
• PPPoE Dual Stack
• Статический IP / Динамический IP
• Статический IPv6 / Динамический IPv6
• PPPoE + Статический IP / Динамический IP
• PPTP/L2TP + Статический IP
• PPTP/L2TP + Динамический IP
Сетевые функции
• Поддержка стандарта IEEE 802.1X для подключения к сети Интернет
• DHCP-сервер/relay
• DHCPv6-сервер (Stateful/Stateless), делегирование префикса IPv6
• DNS relay
• Поддержка записей DNSv6 класса AAAA
• Dynamic DNS
• Статическая IP-маршрутизация
• Статическая IPv6-маршрутизация
• IGMP Proxy
• RIP
• Поддержка UPnP IGD
• Поддержка VLAN
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
• Резервирование
• Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования/Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта
Функции межсетевого экрана
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтр
• IPv6-фильтр
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы
• Встроенный сервис контентной фильтрации Яндекс.DNS
VPN
• IPSec/PPTP/L2TP/PPPoE pass-through
• IPSec-туннели
Функции USB-интерфейса
• USB-модем
Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)
Включение/ выключение проверки PIN-кода, смена PIN-кода1
• USB-накопитель
   - Файловый браузер
   - Принт-сервер
   - Учетные записи для доступа к накопителю
   - Встроенный сервер Samba
   - Встроенный FTP-сервер
   - Встроенный DLNA-сервер
   - Встроенный torrent-клиент Transmission, возможность скачивания файлов на USB-накопитель и с него
Управление
• Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP/HTTPS)
• Web-интерфейс настройки и управления на нескольких языках
• Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам
• Обновление ПО маршрутизатора через web-интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Поддержка удаленного журналирования
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Функция ping
• Утилита traceroute
• Клиент TR-069

Параметры беспроводного модуля
Стандарты
• IEEE 802.11a/n/ac
• IEEE 802.11b/g/n
Диапазон частот
• 2400 ~ 2483,5 МГц
• 5150 ~ 5350 МГц
Безопасность беспроводного соединения
• WEP
• WPA/WPA2 (Personal/Enterprise)
• МАС-фильтр
• WPS (PBC/PIN)
Дополнительные функции
• Поддержка MBSSID
• Функция «клиент» в режиме маршрутизатора (повторитель WISP (беспроводного Интернет-провайдера))
• Функция «клиент» в режиме точки доступа (клиент беспроводной сети, повторитель беспроводной сети)
• WMM (Wi-Fi QoS)
• Управление подключенными устройствами
• Расширенные настройки
• Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n (2,4 ГГц)
Скорость беспроводного соединения
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
• IEEE 802.11ac (5 ГГц): от 6,5 до 433 Мбит/с (от MCS0 до MCS9)
Выходная мощность передатчика

Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
• 802.11a (типичная при комнатной температуре 25 °C)
  15 дБм (+/-2 дБ) при 6-36 Мбит/с
  14 дБм (+/-2 дБ) при 48, 54 Мбит/с
• 802.11b (типичная при комнатной температуре 25 °C)
  15 дБм (+/-2 дБ) при 1, 2, 5,5, 11 Мбит/с
• 802.11g (типичная при комнатной температуре 25 °C)
  15 дБм (+/-2 дБ) при 6-48 Мбит/с
  14 дБм (+/-2 дБ) при 54 Мбит/с
• 802.11n (типичная при комнатной температуре 25 °C)
2,4 ГГц, HT20
    15 дБм (+/-2 дБ) при MCS0-5, MCS8-13
    14 дБм (+/-2 дБ) при MCS6/7, MCS14/15
2,4 ГГц, HT40
  15 дБм (+/-2 дБ) при MCS0-5, MCS8-13
  14 дБм (+/-2 дБ) при MCS6/7, MCS14/15
5 ГГц, HT20
  15 дБм (+/-2 дБ) при MCS0-5
  14 дБм (+/-2 дБ) при MCS6/7
5 ГГц, HT40
  15 дБм (+/-2 дБ) при MCS0-5
  14 дБм (+/-2 дБ) при MCS6/7
• 802.11ac (типичная при комнатной температуре 25 °C)
HT20
  15 дБм (+/-2 дБ) при MCS0-5
  14 дБм (+/-2 дБ) при MCS6/7
  12 дБм (+/-2 дБ) при MCS8
HT40
  15 дБм (+/-2 дБ) при MCS0-5
  14 дБм (+/-2 дБ) при MCS6/7
  12 дБм (+/-2 дБ) при MCS8
  11 дБм (+/-2 дБ) при MCS9
HT80
  15 дБм (+/-2 дБ) при MCS0-5
  14 дБм (+/-2 дБ) при MCS6/7
  12 дБм (+/-2 дБ) при MCS8
  11 дБм (+/-2 дБ) при MCS9
Чувствительность приемника
• 802.11a (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
  -82 дБм при 6 Мбит/с
  -81 дБм при 9 Мбит/с
  -79 дБм при 12 Мбит/с
  -77 дБм при 18 Мбит/с
  -74 дБм при 24 Мбит/с
  -70 дБм при 36 Мбит/с
  -66 дБм при 48 Мбит/с
  -65 дБм при 54 Мбит/с
• 802.11b (типичная при PER = 8% для пакета размером 1000 байт при комнатной температуре 25 °C)
  -79 дБм при 11 Мбит/с
  -82 дБм при 5,5 Мбит/с
  -84 дБм при 2 Мбит/с
  -84 дБм при 1 Мбит/с
• 802.11g (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
  -82 дБм при 6 Мбит/c
  -81 дБм при 9 Мбит/c
  -79 дБм при 12 Мбит/c
  -77 дБм при 18 Мбит/c
  -74 дБм при 24 Мбит/c
  -70 дБм при 36 Мбит/c
  -66 дБм при 48 Мбит/c
  -65 дБм при 54 Мбит/c
• 802.11n (типичная при PER = 10% для пакета размером 1000 байт)
2,4 ГГц/5 ГГц, HT20
  -82 дБм при MCS0
  -79 дБм при MCS1
  -77 дБм при MCS2
  -74 дБм при MCS3
  -70 дБм при MCS4
  -66 дБм при MCS5
  -65 дБм при MCS6
  -64 дБм при MCS7
2,4 ГГц/5 ГГц, HT40
  -79 дБм при MCS0
  -76 дБм при MCS1
  -74 дБм при MCS2
  -71 дБм при MCS3
  -67 дБм при MCS4
  -63 дБм при MCS5
  -62 дБм при MCS6
  -61 дБм при MCS7
• 802.11ac (типичная при PER = 10% для пакета размером 1000 байт)
HT20
  -82 дБм при MCS0
  -79 дБм при MCS1
  -77 дБм при MCS2
  -74 дБм при MCS3
  -70 дБм при MCS4
  -66 дБм при MCS5
  -65 дБм при MCS6
  -64 дБм при MCS7
  -59 дБм при MCS8
  -57 дБм при MCS9
HT40
  -79 дБм при MCS0
  -76 дБм при MCS1
  -74 дБм при MCS2
  -71 дБм при MCS3
  -67 дБм при MCS4
  -63 дБм при MCS5
  -62 дБм при MCS6
  -61 дБм при MCS7
  -56 дБм при MCS8
  -54 дБм при MCS9
HT80
  -76 дБм при MCS0
  -73 дБм при MCS1
  -71 дБм при MCS2
  -68 дБм при MCS3
  -64 дБм при MCS4
  -60 дБм при MCS5
  -59 дБм при MCS6
  -58 дБм при MCS7
  -53 дБм при MCS8
  -51 дБм при MCS9
Схемы модуляции
• 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11b: DQPSK, DBPSK, DSSS, CCK
• 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM

Физические параметры
Размеры (Д x Ш x В)
• 151,6 x 112 x 30,5 мм
Вес
• 204 г

Условия эксплуатации
Питание
• Выход: 12 В постоянного тока, 1 А
Температура
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 65 °C
Влажность
• При эксплуатации: от 10% до 90% (без конденсата)
• При хранении: от 5% до 95% (без конденсата)

Комплект поставки
• Маршрутизатор DIR-816L
• Адаптер питания постоянного тока 12В/1А
• Ethernet-кабель
• Документ «Краткое руководство по установке» (буклет)

Поддерживаемые USB-модемы2
GSM
• Alcatel X500
• D-Link DWM-152C1
• D-Link DWM-156A6
• D-Link DWM-156A7
• D-Link DWM-156C1
• D-Link DWM-157B1
• D-Link DWM-157B1 (Velcom)
• D-Link DWM-158D1
• D-Link DWR-710
• Huawei E150
• Huawei E1550
• Huawei E156G
• Huawei E160G
• Huawei E169G
• Huawei E171
• Huawei E173 (Megafon)
• Huawei E220
• Huawei E352 (Megafon)
• ZTE MF112
• ZTE MF192
• ZTE MF626
• ZTE MF627
• ZTE MF652
• ZTE MF667
• ZTE MF668
• ZTE MF752
CDMA
• Airplus MCD-650
• Airplus MCD-800
• AnyDATA ADU-300A
• AnyDATA ADU-500A
• AnyDATA ADU-510A
• Huawei EC306
• ZTE AC5710
• ZTE AC5730
LTE
• Huawei E3131
• Huawei E3272
• Huawei E3351
• Huawei E367
• Huawei E392
• Megafon M100-1
• Megafon M100-2
• Megafon M100-3
• Megafon M100-4
• Megafon M150-1
• Quanta 1K6E (Билайн 1K6E)
• Yota LU-150
• Yota WLTUBA-107
• ZTE MF823
• ZTE MF827
• МТС 824F
Смартфоны в режиме модема
• Некоторые модели смартфонов под управлением ОС Android

1Только для GSM USB-модемов.
2Производитель не гарантирует корректную работу маршрутизатора со всеми модификациями внутреннего ПО USB-модемов.


Сертификаты

Заказ

DIR-816L/RU Беспроводной двухдиапазонный маршрутизатор/точка доступа AC750 с поддержкой 3G/LTE и USB-портом

Изображения

DIR-816L

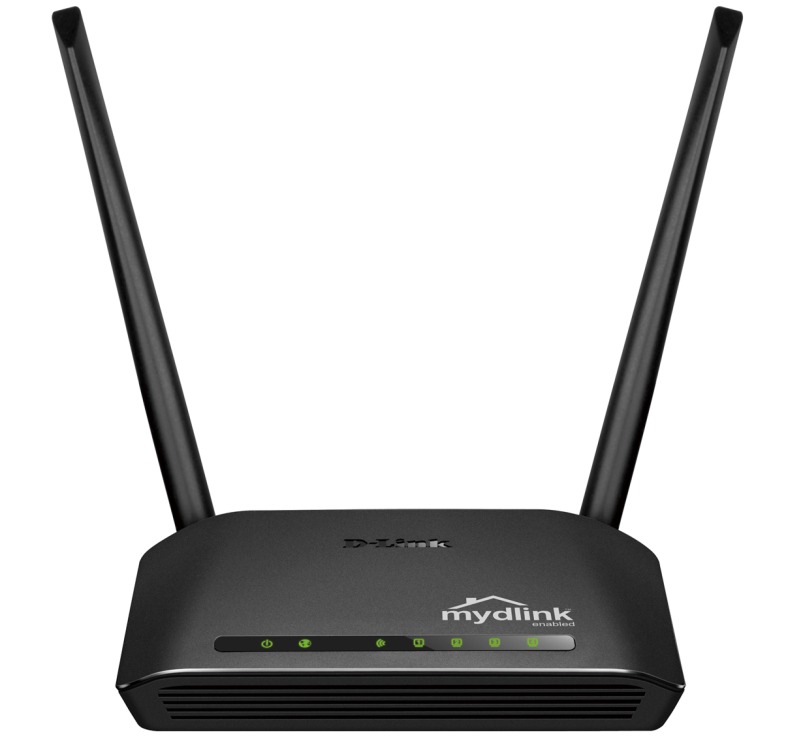

Вид спереди

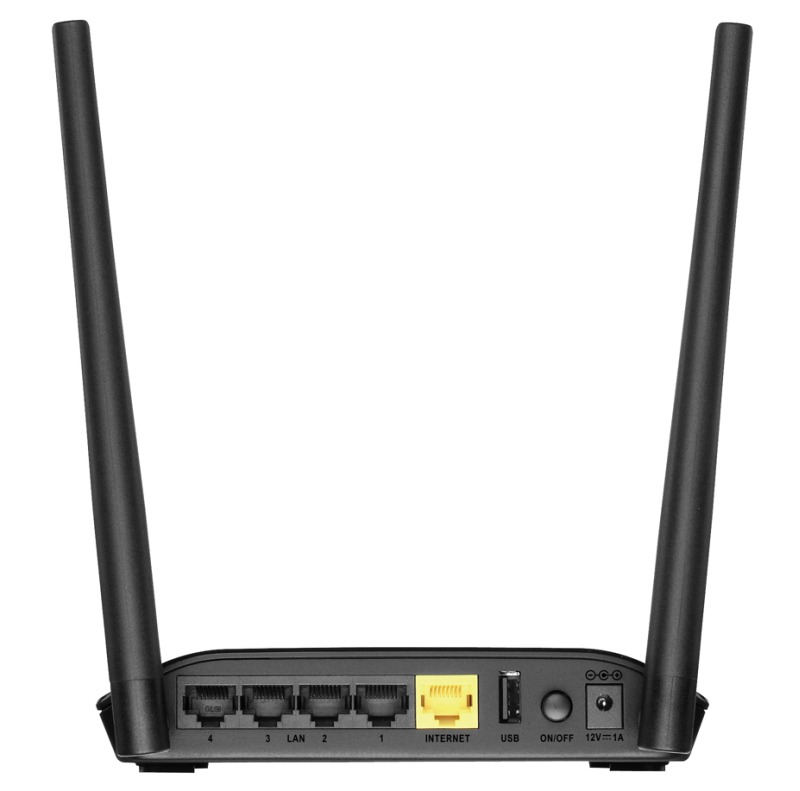

Вид сзади

Загрузки

Файл для промежуточного обновления на версию ПО от российского R&D Загрузить

Инструкция по обновлению.

Если на устройстве версия ПО F/W Ver.:2.03, необходимо сначала загрузить файл 20150717_1638_DIR_816LA1A_ALPHA.bin. (по ссылке)

Далее необходимо обновиться до актуальной версии ПО.

Обновление ПО версии 2.5.3 от 22.07.2015 Загрузить

Версия ПО: 20150722_1510_DIR_816LA1A_2.5.3_sdk-master

Добавленный функционал:
1. Новый web-интерфейс "Air".
2. Добавлена возможность анонимного доступа по протоколу SMB и FTP.
3. Добавлен механизм автоматического создания 3G/LTE соединения при подключении модема.
4. Добавлена поддержка новых 3G/LTE модемов.
5. Добавлена функция Yandex.DNS.
6. Добавлена возможность доступа по протоколу HTTPS.
7. Добавлена функция резервирования соединения.
8. Добавлена поддержка протокола IPV6. Добавлены соединения IPv6 PPPoE, PPPoE Dual Stack, динамический IPv6.
9. Добавлена функция Nat Loopback.
10. Добавлена возможность восстановить MAC-адрес в соединениях.
11. Добавлена функция перенаправления на страницу ошибки в браузере в случае проблем с подключением (отключен internet-кабель, ошибка авторизации на сервере и т.д.).
12. Добавлено отображение подключенных USB-устройств на главную страницу.
13. Добавлен мобильный интерфейс.

Важно:

1. При обновлении на данную версию устройство не будет работать с порталом mydlink.

2. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.

3. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.

4. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.

После обновления прошивки функционал mydlink Cloud станет недоступен!
Возврат к прошивке версии 2.0x невозможен!


Смотрите также
