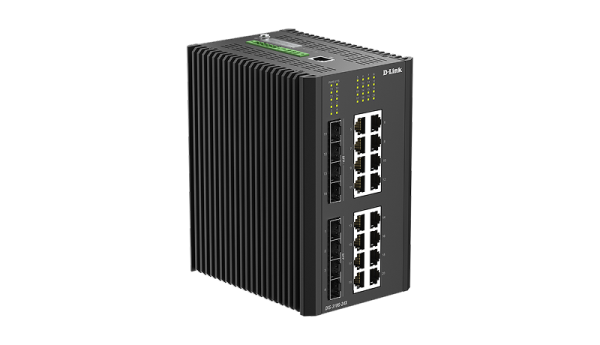

DIS-310G-24XНовинка
Промышленный управляемый L3 коммутатор с 16 портами 10/100/1000Base-T, 4 портами 1000Base-X SFP и 4 портами 10GBase-X SFP+
Сипаттамасы
Промышленный управляемый L3 коммутатор DIS-310G-24X оснащен 16 портами 10/100/1000Base-T, 4 портами 1000Base-X SFP и 4 портами 10GBase-X SFP+, предназначен для применения в сетях промышленных предприятий. DIS-310G-24X поддерживает расширенные функции управления и безопасности. Функции управления включают SNMP, управление на основе Web-интерфейса и интерфейс командной строки (CLI).
Надежная конструкция
Металлический корпус (стандарт IP40) и широкий диапазон рабочих температур позволяют использовать DIS-310G-24X в неблагоприятных условиях окружающей среды. Высокий уровень электромагнитной совместимости обеспечивает устойчивость коммутатора к воздействию сильных электромагнитных помех, а пассивная система охлаждения – бесшумную работу коммутатора. Устройство может быть установлено на DIN-рейку с помощью соответствующего кронштейна.
Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.
Надежность и отказоустойчивость
DIS-310G-24X поддерживает технологию Ethernet Ring Protection Switching (ERPS, ITU-T G.8032), которая обеспечивает минимальное время восстановления работы кольца после сбоя. Для обеспечения максимальной отказоустойчивости в коммутаторе реализована схема двойного резервирования питания: к DIS-310G-24X можно подключить до двух независимых источников питания DC1.
Простой поиск и устранение неисправностей
Коммутатор DIS-310G-24X поддерживает функцию диагностики кабеля и функцию Loopback Detection, что позволяет сетевым администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.
Экономия электроэнергии
Коммутатор DIS-310G-24X соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. DIS-310G-24X также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматический переход неактивных портов в спящий режим.
1Источники питания DC не входят в комплект поставки.
Сипаттамалары
|
Аппаратное обеспечение
|
|
|
Процессор
|
• 800 МГц
|
|
Оперативная память
|
• 256 МБ
|
|
Flash-память
|
• 16 МБ
|
|
Интерфейсы
|
• 16 портов 10/100/1000Base-T
• 4 порта 1000Base-X SFP
• 4 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
|
|
Индикаторы
|
• Power
• SYS
• Link/Act (на порт)
|
|

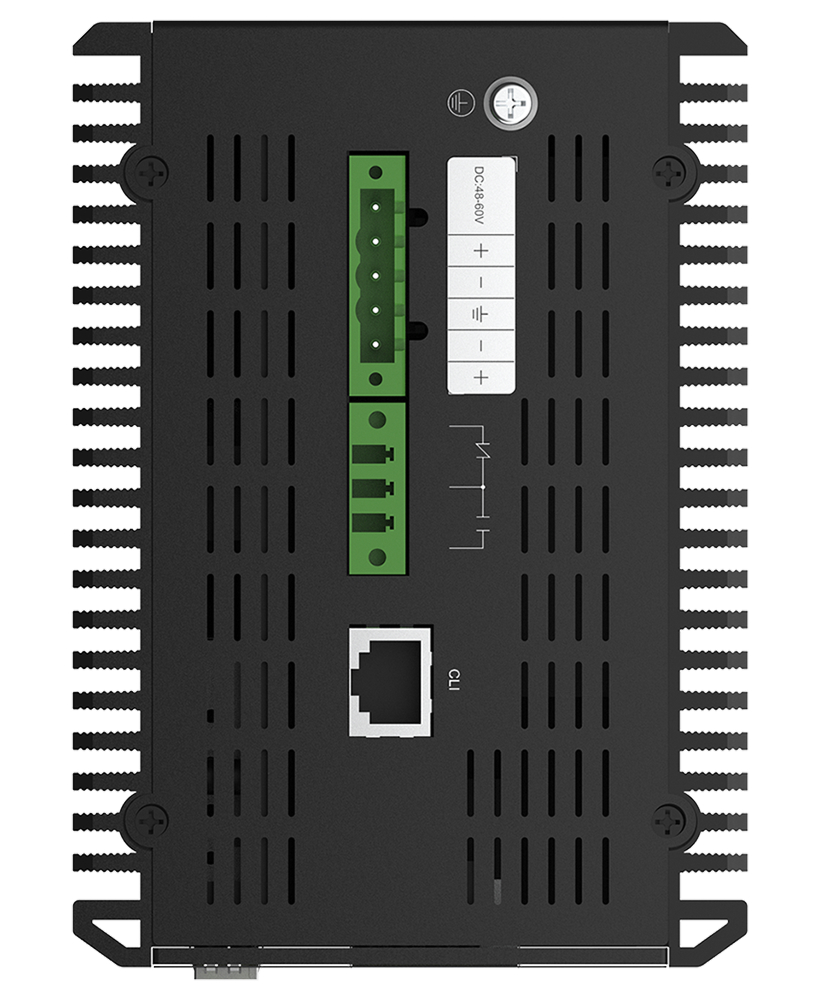

Разъем питания
|
• DC: клеммный блок для подключения до двух независимых источников питания1 (от 48 В до 60 В DC)
|
|
Корпус
|
• Металлический корпус (стандарт IP40)
|
|
Установка
|
• На DIN-рейку
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy-Efficient Ethernet
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 120 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 89,28 Mpps
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
Jumbo-фрейм
|
• 9 КБ
|
|
Программное обеспечение
|
|
|
Функции уровня 2
|
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• Link Aggregation
- 802.1AX
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Guard (Restriction)
- Loop Guard
• Loopback Detection
• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования для входящего/исходящего трафика
• Зеркалирование VLAN
• RSPAN
• L2 Protocol Tunneling
• Ethernet Ring Protection Switching (ERPS)
|
|
Многоадресная рассылка уровня 2
|
• IGMP Snooping
- IGMP v1/v2/v3 Snooping
- Поддержка 1024 групп
- IGMP Snooping Fast Leave
- Поддержка 1024 статических многоадресных групп
- IGMP Snooping на VLAN
- IGMP Snooping Querier
• MLD Snooping
- MLD v1/v2 Snooping
- Поддержка 508 групп
- MLD Snooping Fast Leave
- Поддержка 508 статических многоадресных групп
- MLD Snooping на VLAN
- MLD Snooping Querier
|
|
VLAN
|
• 802.1Q
• Группы VLAN
- Макс. 4К VLAN-групп
- Макс. VID: 4094
• GVRP: макс. 4094 динамических VLAN-групп
• Double VLAN (Q-in-Q)
- Q-in-Q на основе портов
- Selective Q-in-Q
• VLAN на основе портов
• 802.1v VLAN на основе протоколов
• VLAN на основе MAC-адресов
• VLAN translation
• Voice VLAN
• Auto Surveillance VLAN
• VLAN на основе подсетей
• VLAN Trunking
• Super VLAN
• Asymmetric VLAN
• Private VLAN
|
|
Качество обслуживания (QoS)
|
• 802.1p
• 8 очередей на порт
• CoS на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- Внутреннего/внешнего VID
- MAC-адреса
- IP-адреса
- ToS/IP preference
- DSCP
- Типа протокола
- Порта TCP/UDP
- Ether Type
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR
• Поддержка следующих действий для потоков
- Метка приоритета 802.1p
- Метка ToS/DSCP
- Ограничение скорости
- QoS на основе времени
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с мин. значением 64 Кбит/с)
- На основе потока (входящее/исходящее, с мин. значением 64 Кбит/с)
- Управление полосой пропускания по очереди
|
|
Функции уровня 3
|
• Интерфейс IP
- Поддержка 64 интерфейсов
• IPv6 Neighbour Discovery (ND)
• Интерфейс Loopback
• VRRP
• ARP Proxy
- Поддержка Local ARP Proxy
• UDP Helper
• Туннелирование IPv6
- Статическое
- GRE
- 6to4
|
|
Маршрутизация уровня 3
|
• Статическая маршрутизация
- Макс. кол-во записей IPv4: 512
- Макс. кол-во записей IPv6: 170
• Поддержка 512 аппаратных записей маршрутизации по IPv4 / 170 аппаратных записей маршрутизации по IPv6
• Поддержка до 2042 аппаратных записей коммутации L3 по IPv4 / до 1700 аппаратных записей коммутации L3 по IPv6
• Маршрут IPv4/IPv6 по умолчанию
• PBR (Policy-based Route)
• Null Route
• Route Preference
• Route Redistribution
• RIPv1/v2/ng
• OSPF
- OSPF v2/v3
- Пассивный интерфейс OSPF
- Stub area/NSSA
- Text/MD5 Authentication
|
|
Списки управления доступом (ACL)
|
• ACL на основе:
- Приоритета 802.1p
- VID
- MAC-адреса
- Ether Type
- LLC
- VLAN
- IP-адреса
- IP preference/ToS
- DSCP
- Типа протокола
- Номера TCP/UDP-порта
- Класса трафика IPv6
• Макс. кол-во записей ACL:
- Входящих IPv4: 1279
- Входящих IPv6: 319
• Макс. 256 списков доступа
|
|
Безопасность
|
• Защита от широковещательного/многоадресного/одноадресного шторма
• Сегментация трафика
• SSH v2
• TLS 1.2
• SSL v3
• Port Security
- Поддержка до 8K MAC-адресов на порт
• Предотвращение атак ARP Spoofing
- Макс. количество записей: 350
• IP Source Guard
• Dynamic ARP Inspection (DAI)
• L3 Control Packet Filtering
• Защита от атак BPDU
• Предотвращение атак DoS
• IP-MAC Port Binding
• DHCP Snooping
|
|
OAM
|
• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
|
|
AAA
|
• Аутентификация 802.1X:
- Поддержка локальной базы/RADIUS-сервера
- Управление доступом на основе порта/узла
- Назначение политики Identity-driven
- Динамическое назначение VLAN
- Назначение QoS
- Назначение ACL
• Управление доступом на основе Web (WAC):
- Поддержка локальной базы
- Управление доступом на основе узла
- Назначение политики Identity-driven
- Назначение ACL
• Управление доступом на основе MAC-адресов (MAC):
- Поддержка локальной базы
• Guest VLAN
• Trusted Host
• RADIUS/TACACS+ Accounting
• Authentication Database Failover
• MD5 authentication
• RADIUS (IPv4/v6)
• Аутентификация на основе RADIUS и TACACS+
|
|
Управление
|
• Web-интерфейс
- Поддержка доступа IPv4/IPv6
- Поддержка SSL (HTTPS)
• Интерфейс командной строки (CLI)
• Telnet-сервер
• Telnet-клиент для IPv4/IPv6
• TFTP-клиент для IPv4/IPv6
• DHCP-клиент
• Защищенный FTP-сервер
• SNMP v1/v2c/v3
• SNMP Traps
• sFlow
• LLDP/LLDP-MED
• DHCP Auto-configuration
• DHCP/DHCPv6 Local Relay
• DHCP Relay Option 82
• Файловая система Flash
• Команды отладки
• SNTP-сервер (поддержка IPv4)
• Network Time Protocol (NTP)
• Системный журнал
• SNTP
• RMON v1/v2
• Trusted host
• Запись выполняемых команд в журнал (Command Logging)
• Поддержка нескольких версий ПО
• Восстановление пароля
• Шифрование пароля
• Zero Touch Provisioning (ZTP)
|
|
Технология Green
|
• Экономия электроэнергии за счет:
- Определения статуса соединения
|
|
Стандарты MIB
|
• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 MIB Structure
• RFC1212 Concise MIB Definitions
• RFC1213 MIBII
• RFC1215 MIB Traps Convention
• RFC1493, RFC4188 Bridge MIB
• RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 SNMP MIB
• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 SNMPv2 MIB
• RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 Ether-like MIB
• RFC2674, RFC4363 802.1p MIB
• RFC2233, Interface Group MIB
• RFC4133 Entity MIB
• Private MIB
• RFC3621 Power Ethernet MIB
• LLDP-MED MIB
• IPv4 Multicast Routing MIB
• IP Forwarding Table MIB
|
|
Стандарты RFC
|
• RFC791 IP
• RFC768 UDP
• RFC793 TCP
• RFC792 ICMPv4
• RFC2463, RFC4443 ICMPv6
• RFC4884 Extended ICMP to Support Multi-Part Messages
• RFC826 ARP
• RFC1338, RFC1519 CIDR
• RFC2474, RFC3168, RFC3260 Definition of the DS Field in the IPv4 and IPv6 headers
• RFC2571 SNMP Framework
• RFC1886 DNS extension support for IPv6
• RFC1981 Path MTU Discovery for IPv6
• RFC2460 IPv6
• RFC2461, RFC4861 Neighbor Discovery for IPv6
• RFC2462, RFC4862 IPv6 Stateless Address Autoconfiguration (SLAAC)
• RFC2464 IPv6 over Ethernet and definition
• RFC3513, RFC4291 IPv6 Addressing Architecture
• RFC2893, RFC4213 IPv4/IPv6 dual stack function
• RFC2068, RFC2616
• RFC2866 RADIUS Accounting
• RFC2574 User-based Security Model for SNMPv3
• RFC854 Telnet
• RFC2131 DHCP Client
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 140 x 100 x 170 мм
|
|
Вес
|
• 2,2 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• Клеммный блок: DC 48-60 В (с возможностью подключения до двух источников питания (не входят в комплект поставки))
|
|
Максимальная потребляемая мощность
|
• 27,35 Вт
|
|
Потребляемая мощность в режиме ожидания
|
• 14,28 Вт
|
|
Тепловыделение
|
• 27,33 Вт (93,32 БТЕ/час)
|
|
MTBF (часы)
|
• Более 200 000 часов
|
|
Уровень шума
|
• 0 дБ
|
|
Защита от статического электричества
|
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
|
|
Система вентиляции
|
• Пассивная
|
|
Температура
|
• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DIS-310G-24X
• Клеммный блок
• Консольный кабель с разъемом RJ-45
• Комплект для установки на DIN-рейку
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP-трансиверы
|
• DIS-S301SX
• DIS-S302SX
• DIS-S310LX
• DIS-S350LHX
• DIS-S380ZX
|
|
Прочее
|
|
|
Сертификаты
|
• RoHS
|
|
Безопасность
|
• cUL
• CB
• CE
• BSMI
|
|
EMI
|
• CE Class A
• VCCI Class A
• FCC Class A
• IC
• BSMI
• RCM
|
1Источники питания DC не входят в комплект поставки.
Сертификаттар
Тапсырысқа арналған ақпарат
|
DIS-310G-24X/A1A
|
Промышленный управляемый L3 коммутатор, 16x1000Base-T, 4x1000Base-X SFP, 4x10GBase-X SFP+, -40..75°C
(Питание 48-60 В DC с возможностью подключения до двух источников питания. Источники питания не входят в комплект поставки)
|
|
Дополнительные SFP-трансиверы
|
|
|
DIS-S301SX
|
Промышленный SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м, - 40°..85°C
|
|
DIS-S302SX
|
Промышленный SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км, - 40°..85°C
|
|
DIS-S310LX
|
Промышленный SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км, - 40°..85°C
|
|
DIS-S350LHX
|
Промышленный SFP-трансивер, 1000Base-LHX (Duplex LC), 1550нм, одномод, до 50км1, - 40°..85°C
|
|
DIS-S380ZX
|
Промышленный SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1, - 40°..85°C
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
Кескіндері

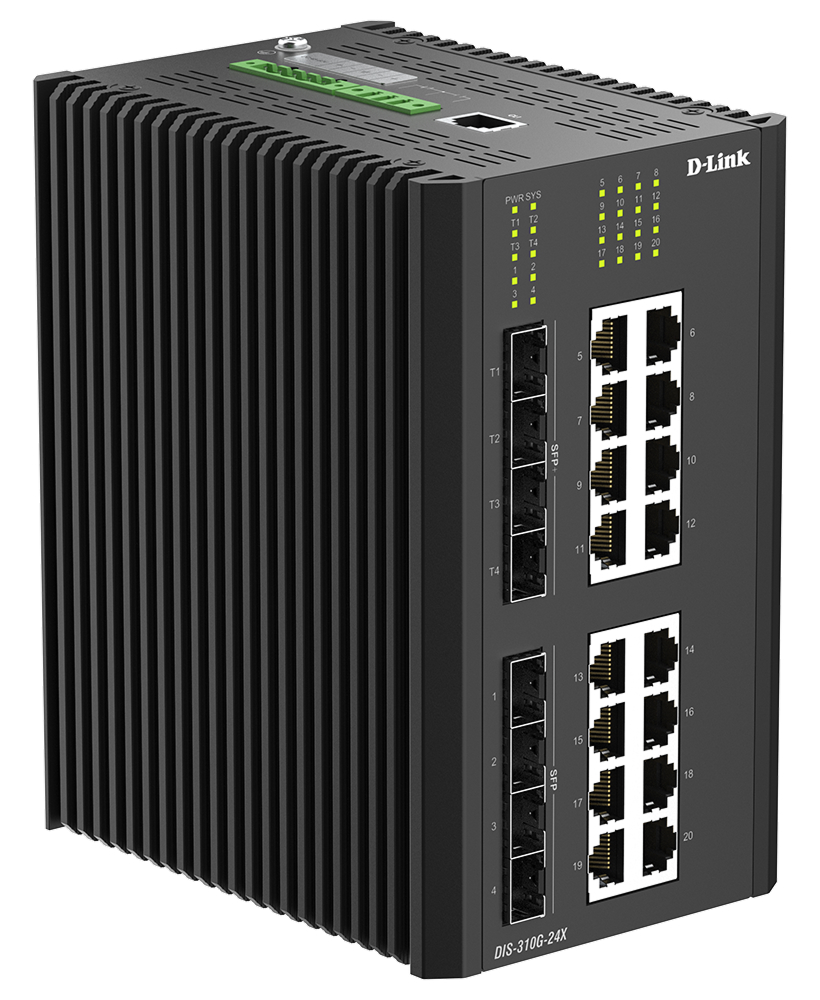

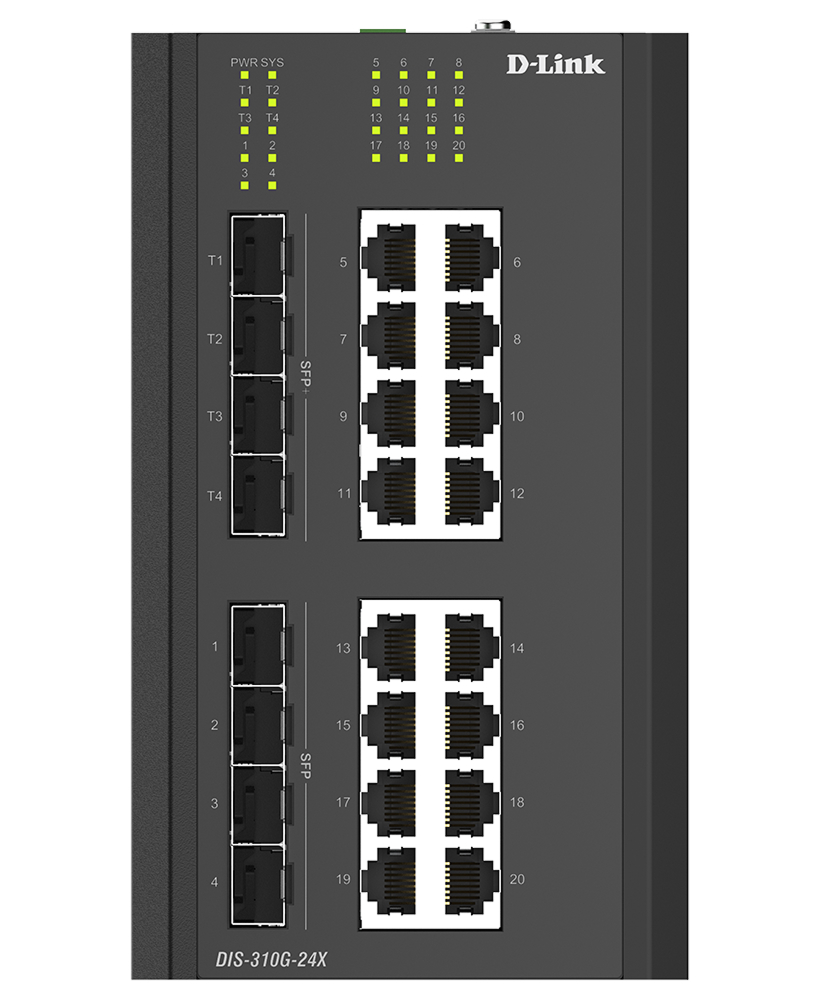

DIS-310G-24X/A1
