DES-6500EOL EOS

Шасси 3 уровня с 9 слотами расширения производительностью 160 Гбит/с

Сипаттамасы

Рекомендованная замена - DGS-6604, DGS-6608

DES-6500 является модульным коммутатором 3-го уровня для ядра сети, предоставляющим впечатляющие возможности коммутируемой сети предприятия. Это 9-ти слотовое шасси предлагает высокую плотность портов, поддержку разнообразной сетевой среды передачи с возможностью агрегирования каналов, высокопроизводительную коммутационную фабрику 160 Гбит/с, поддерживающую коммутацию пакетов 2/3 уровня на скорости канала, отказоустойчивость с возможностью «горячей замены» модулей и резервированием питания, Quality of Service (QoS)/Class of Service (Cos), полную безопасность доступа пользователей, мониторинг трафика и широкий набор функций управления сетью. Разработанное для повышения производительности и гибкости конфигурации, это шасси предлагает простоту пограничного маршрутизатора и отличное соотношение цена/производительность для развертывания экономически эффективной сети, предприятия, магистрали или кампуса.

IP-маршрутизация на скорости канала
Используя стандартную маршрутизацию пакетов, DES-6500 обеспечивает поддержку приложений для Windows, Unix и Интернет. Неблокирующая коммутационная матрица обеспечивает фильтрацию/продвижение пакетов на скорости канала. Маршрутизация пакетов, благодаря встроенным микросхемам ASIC, осуществляется во много раз быстрее, чем в обычных маршрутизаторах

До 96 портов Gigabit Ethernet, 192 порта Fast Ethernet
Коммутатор можно сконфигурировать для поддержки до 96 портов Gigabit Ethernet, 192 портов Fast Ethernet, или 96 оптических портов Fast Ethernet, или их комбинаций. Поддерживаются Gigabit Ethernet по меди и на оптике (включая SX, LX и SFP). Поддержка большого количества разнообразных сетевых сред передачи позволяет гибко настроить шасси для подключения рабочих станций, серверов отделов и подключений к магистральной /кампусной сети.

Масштабируемое расширение
Имея 8 слотов расширения и широкий выбор типов портов, DES-6500 позволяет, по мере роста сети, легко добавлять модули для увеличения плотности портов без замены шасси.

Высокая доступность
Работая вместе, аппаратные и программные возможности DES-6500 позволяют пользователям строить экономичные, высокопроизводительные и доступные сети. Благодаря возможности «горячей замены» модулей, их можно легко добавлять и удалять, упрощая процесс поиска неисправностей и замены. Помимо этого, DES-6500 также обеспечивает возможность резервирования питания для увеличения продолжительности функционирования сети. Другие характеристики коммутатора включают поддержку RIP v.1, V.2, OSPF, DVMRP, 802.3ad Link Aggregation, 802.1d Spanning Tree и 802.1w Rapid Spanning Tree для повышения надежности и доступности сети.

Сетевое управление
Коммутатор DES-6500 поддерживает разнообразные функции сетевого управления, включая: конфигурацию с помощью интерфейса командной строки CLI и Telnet, управление через Web-интерфейс и SNMP v.1, v.2c, v.3, RMON мониторинг, обновление ПО через TFTP, зеркалирование портов для поиска неисправностей, BootP и DHCP для назначения IP адресов. DES-6500 также поддерживает широкий набор функций для расширенного управления трафиком, включая: 802.1x, управление полосой пропускания, управление широковещательным трафиком и поддержку IGMP v.1, v.2 snooping.

Расширенная функциональность для сетей масштаба предприятия
DES-6500 обладает широким и согласованным набором функций QoS/CoS, VLAN и безопасности. Он предоставляет полный набор функций управления доступом к сети плюс многоуровневую поддержку (L2, L3, L4) Quality of Service, поддержку расширенных списков управления доступом (Access Control Lists, ACL) и усовершенствованную аутентификацию TACACS+ и RADIUS. DES-6500 поддерживает 8 очередей приоритетов для 802.1p/TOS/DiffServ с классификацией и маркировкой на основе MAC SA/DA, IP SA/DA и/или номеров портов TCP/UDP. Функции безопасности коммутатора включают аутентификацию 802.1х на основе портов и на основе МАС-адресов, списки управления доступом (ACL) на основе МАС- адресов, IP-адресов и/или номеров портов TCP/UDP. DES-6500 также имеет расширенную поддержку SSH/SSL, GARP/ GVRP, VLAN на основе протоколов 802.1v и VLAN 802.1Q. Количество VLAN до 4K статических групп на устройство.

Дополнительные модули

Модуль Порт Разъем Тип кабеля Макс. длина кабеля
DES-6504 12 портов 100BASE-FX SFF (LC -тип) Многомодовое оптоволокно 2 км
DES-6505 8 портов 1000BASE-SX SC Многомодовое оптоволокно 550 м
DES-6507 10 портов 10/100/1000BASE-T +
2 комбо-порта 1000BASE-T/SFP
RJ-45- Витая пара кат. 5
Оптика
100 м
-
DES-6508 16 портов 10/100BASE-TX RJ-45 Витая пара кат. 3, 4, 5 100 м
DES-6509 12 портов SFP - Оптика -
DES-6510 24 порта 10/100BASE-TX RJ-21 Витая пара кат. 3, 4, 5 100 м
DES-6512 2 порта 10 GE XFP
DES-6511 Резервный источник питания
DES-6506 Патч-панель для 24 портов RJ-45



Сипаттамалары

    Аппаратура

    Шасси
  • Количество слотов: 9
  • Количество слотов конфигурируемых пользователем: 8
  • 2 отсека для резервных источников питания
  • Коммутационная фабрика: 160 Гбит/с

    Функции/стандарты, поддерживаемые портами
  • IEEE 802.3 10BASE-T/802.3u 100BASE-TX/802.3ab 1000BASE-T/
    802.3z 1000BASE-SX/LX
  • ANSI/IEEE 802.3 NWay автосогласование
  • Управление потоком IEEE 802.3x
  • Автоматическое определение полярности MDI/MDIX
  • Зеркалирование портов

    Поддержка SFP
  • IEEE 802.3z 1000BASE-LX (DEM-310GT трансивер)
  • IEEE 802.3z 1000BASE-SX (DEM-311GT трансивер)
  • IEEE 802.3z 1000BASE-LH (DEM-314GT трансивер)
  • IEEE 802.3z 1000BASE-ZX (DEM-315GT трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-330T трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-330R трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-331T трансивер)
  • IEEE 802.3z 1000BASE-LX (DEM-331R трансивер)

    Программное обеспечение

    IP маршрутизация
  • Поддержка IP v4
  • Поддержка IP Fragmentation
  • IP multi-netting
  • Поддержка протоколов маршрутизации:
    статическая маршрутизация (до 128 записей)
    RIP-1, RIP-2
    OSPF v.2

    VLAN
  • IEEE 802.1Q Tagged VLAN
  • GARP/GVRP
  • 802.1v VLAN на основе протоколов
  • КоличествоVLAN: максимально 4094 (макс. статических: 4096, макс. динамических: 255)
  • Множество IP на VLAN

    Очереди приоритетов (CoS)
  • Стандарт: IEEE 802.1p
  • Число очередей: 8

    Классификация трафика (CoS)
    Может быть основана на типах приложений, определенных пользователем:
  • TOS
  • Diffserv (DSCP)
  • На основе портов
  • MAC-адрес
  • IP -адрес
  • Номер порта TCP/UDP

    Управление доступом к сети
  • Функция Port security
  • Аутентификация пользователей 802.1x на основе портов/МАС-адресов
  • Клиент RADIUS
  • SSH/SSL
  • Многоуровневые Access Control List (ACL) на основе:
    Порта
    802.1р
    Diffserv (DSCP)
    МАС- адреса
    VLAN
    IP – адреса
    Типе протокола
    Номере порта TCP/UDP
    Установленного TCP SYN
    TCP/UDP payload

    Spanning Tree Protocol
  • Совместимость с 802.1D Spanning Tree
  • 802.1w Rapid Spanning Tree
  • 802.1s Multiple Spanning Tree

    Групповая рассылка
  • IGMP v.2
  • DVMRP
  • PIM Dense mode
  • PIM Sparse mode *
  • VRRP
    * Функция будет доступна в новой версии ПО

    Агрегирование каналов
  • Количество портов на транк: 8 (max.)
  • Количество транков: 32 (max.)
  • Рабочий режим: распределение нагрузки
  • Совместимость с 802.3ad Link Aggregation (LACP)

    Производительность

    Коммутационная фабрика
  • 160 Гбит/с

    Метод коммутации
  • Store-and-forward

    Размер таблицы IP -адресов
  • 3 Кб записей

    Размер таблицы MAC-адресов
  • 16 K записей на устройство

    Изучение MAC -адресов
  • Динамическое: автоматическое обновление
  • Статическое: определенное пользователем

    Скорость фильтрации/передачи пакетов (полудуплекс)
  • 1,488,100 пакетов в сек. на порт (max.)

    Jumbo-фреймы
  • 9,216 байт (max.)

    Настройка и управление

    Управление
  • SNMP v.1, v.2c, v.3
  • Web-интерфейс управления
  • Графический GUI Web- интерфейс для мониторинга трафика
  • Web-интерфейс для просмотра MAC адресов
  • Интерфейс командной строки CLI (command line interface)
  • RMON мониторинг
  • Telnet сервер (до 8 сессий)
  • SYSLOG
  • ACL
  • DHCP auto configuration
  • DHCP/Bootp relay
  • DNS relay
  • Single IP Management v.1.0

    Таблица маршрутизации
  • Редактирование таблицы ARP поддерживает удаление динамически изученных индивидуальных IP- адресов

    MIB
  • MIB-II (RFC 1213)
  • Bridge MIB (RFC 1493)
  • RMON MIB (RFC 1757)
  • 802.1p Priority Queues (RFC 2674)
  • 802.1Q VLAN MIB (RFC 2674)
  • IGMP MIB (RFC 2833)
  • If MIB (RFC 2233)
  • Ethernet-like MIB (RFC 1643)
  • RIP MIB (RFC 1724)
  • OSPF MIB (RFC 1850)
  • CIDR MIB (RFC 2096)
  • D-Link enterprise MIB

    Группы RMON
  • 1, 2, 3, 9 (Alarm, Statistics, History, Event)

    Получение IP-адреса
  • Через DHCP клиент, Bootp клиент

    Обновление программного обеспечения
  • TFTP

    Консольный порт
  • DB-9 RS-232 DCE

Сертификаттар

Тапсырысқа арналған ақпарат

Модульный коммутатор 3-го уровня
DES-6500
Базовая конфигурация (включая шасси, внутреннюю магистраль, модуль управления, 1 источник питания)

Кескіндері

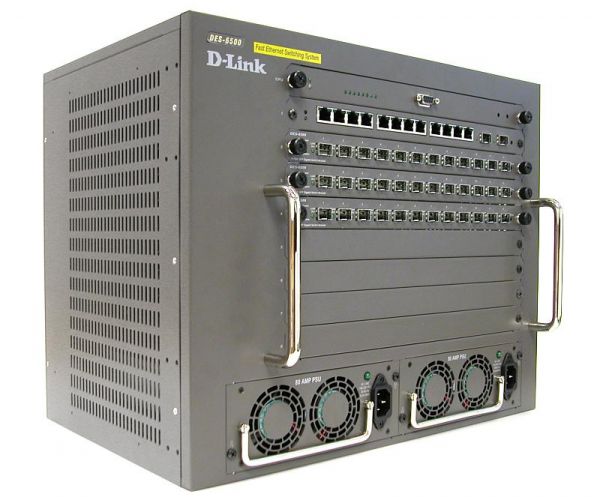

DES-6500
Вид спереди
