Описание
Телефон DPH-150S оснащен 1 портом WAN, который предназначен для подключения к кабельному/DSL-модему или к широкополосному маршрутизатору. Другой порт LAN позволяет подключить персональный компьютер. При этом будет возможно одновременно разговаривать по IP-телефону и осуществлять поиск страниц в Интернет, отправлять электронную почту, передавать файлы и выполнять другие сетевые задачи на компьютере.
Характеристики
Интерфейсы
• 1 порт WAN 10/100BASE-TX для подключения к Интернет
• 1 порт LAN 10/100BASE-TX для подключения к ПК
• Разъем RJ-11 (EXT) для подключения модуля расширения
• Разъем RJ-9 для поключения гарнитуры
• 1 порт с разъемом RJ-9 для подключения телефонной трубки
• 1 порт с разъемом RJ-9 для подключения телефонной трубки
Сигнальные, медиа и сетевые протоколы
• SIP RFC 3261 и соответствующий стандарт RFC в Appendix A
• SDP RFC 2327
• RTP RFC 1889
• Назначение IP-адреса: Статический IP-адрес, DHCP и PPPoE
• STUN, static port mapping (для NAT traversal)
• SNTP
• DNS & DNS SRV
• TFTP/FTP/HTTP для Auto Provision
• IP/TCP/UDP/ARP/ICMP
Аудио кодеки
• G.711a/u (64 Кбит/с)
• G.729A/B (8 Кбит/с)
• G.723.1 (высокий/низкий)
• G.726-32
• G.722
Расширенные функции
• Подавление пауз
• Акустическое подавление эха (G.168): гарнитура может поддерживать 96 мс
• Возможность подключения гарнитуры с разъемом RJ-9
• Обнаружение голосовой активности (VAD)
• Генерация фонового шума (CNG)
• Jitter-буфер
• Передатчик DTMF (SIP info, Transparent, RFC 2833)
• Маскирование потери пакетов (PLC)
• Поддержка HD voice
Клавиатура
• Меню
• 4 программируемые клавиши для выполнения некоторых функций
• Телефонная книга
• История
• 4 клавиши для навигации в настройках: регулировка уровня громкости звонка, громкоговорителя и телефонной трубки
• MWI
• Наушники
• Выключение звука
• Redial (Повторный набор и запись для доступа к истории звонков; завершение набора и вызова номера)
• Громкоговоритель
• Линия 1 / Линия 2
• 12 цифровых клавиш, включая клавиши * и #
• Регулирование уровня громкости (Vol+/Vol-)
Функции звонков
• Call Hold Resume
• Переадресация вызова (Занято, Нет ответа, Безусловная)
• Перевод звонка (сопровождаемый, несопровождаемый)
• Ожидание вызова
• Индикация ожидания вызова
• Трехсторонняя конференция
• Анонимный вызов/Отклонение
• Индикация ожидания сообщения
• Функция “Не беспокоить”
• Автоответ
• Черный список
• Limit List
• Auto hangup
• Запрет определенных исходящих вызовов
• “Горячая линия”
• BLF/Presence
• Интерком
• Перехват вызова (Call pickup)
• Action url/active uri
Громкая связь
Встроенный громкоговоритель
Удаленное обновление программного обеспечения
• FTP/TFTP/HTTP для удаленного обновления ПО
• APS auto-provisioning для обновления ПО и профиля
Интерфейс пользователя/управление сетью
• Интерфейс пользователя экран/клавиатура на английском и других языках
• Web-интерфейс пользователя (HTTP) на английском и других языках
QoS
• QoS: IEEE 802.1Q и IEEE 802.1p
• Diffserv (DSCP)/ToS
Безопасность/класс обслуживания
• 802.1Q VLAN Tag
• Поддержка полного диапазона VLAN ID (voice vlan/data vlan)
• Class of Service Support by VLAN Tag
• LLDP
• L2TP VPN
• OpenVPN - (Внимание! В устройствах поставляемых на территорию государств таможенного союза, данный функционал отсутствует)
Функции телефона
• Несколько пользователей (2 учетных записи SIP)
• Отображение номера вызывающего абонента
• История звонков: 100 пропущенных вызовов, 100 входящих вызовов, 100 исходящих вызовов
• Телефонная книга (до 500 контактных имен и телефонных номеров)
• Отображение даты/времени
• 12 тонов вызова на выбор (9 тонов и 3 мелодии)
• 9 номеров для быстрого набора
• Индикатор входящего вызова
• Гибкая карта набора
• Защита паролем при доступе к интерфейсу настройки
• Pre-dial before sending
• Memo
• Возможность подключения модуля расширения
• MWI
• SMS
• Блокировка клавиатуры
• Экстренный вызов
Питание на входе
100-120, 220-240 В переменного тока
Питание на выходе
5 В постоянного тока, 1 А
Потребляемая мощность
• Типичная: 1,5 Вт (В режиме ожидания)
• Макс.: 1,8 Вт (Во время разговора)
Размеры
195 x 188 x 51 мм
Рабочая температура
От 0 до 40 C
Температура хранения
От -20 до 60 C
Рабочая влажность
От 10% до 65% (без конденсата)
Влажность хранения
От 15% до 85% (без конденсата)
Сертификаты
Заказ
DPH-150S/F4 IP-телефон с 1 WAN-портом 10/100Base-TX , 1 LAN-портом 10/100Base-TX
Дополнительный модуль
DPH-400EDM/E/F3 Модуль расширения клавиш
Изображения

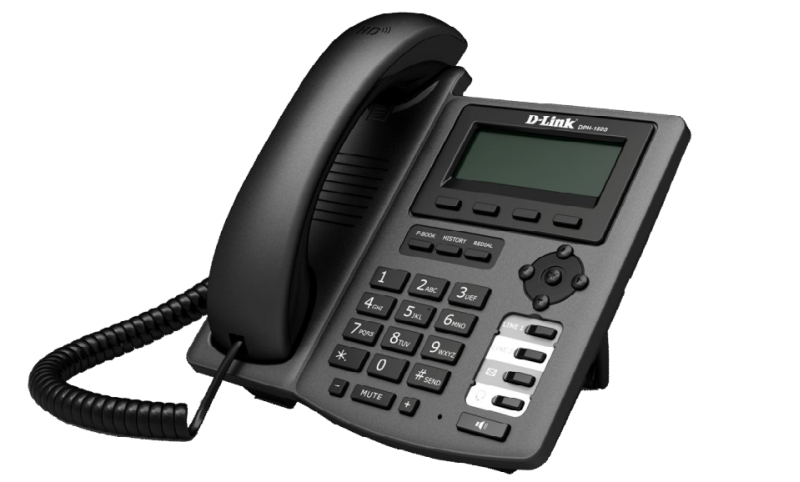

DPH-150S/F4
Загрузки
Внесенные изменения
FW version: 2.2.1928.591
Скачать
Список улучшений:
- Выключен WDB
- Расширены возможности ActionURL
Внесенные изменения
FW version: 2.2.1328.545
Скачать
Список улучшений:
- Добавлена поддержка набора решётки (#) в номере телефона через Active URI ($=#)
- Добавлена опция переключения в режим моста при получении VLAN ID по LLDP
Внесенные изменения
FW version: 2.2.1048.489
Скачать
Список улучшений:
- Добавлен выбор формата отображаемого номера (Имя, Номер, Имя->Номер, Имя+Номер)
- Исправлен русский перевод раздела Аудио
- Добавлено изменение чувствительности микрофона гарнитуры
- Исправлена работа с серверами по порту отличному от 5060
Внесенные изменения
FW version: 2.2.969.489
Скачать
Список улучшений
- Добавлена возможность набора номера одной коммандой /cgi-bin/ConfigManApp.com?key=F_HANDFREE;;2;3;2;3;@1;;ENTER, где ;2;3;2;3; - набираемый номер
Внесенные изменения
FW version: 2.2.824.393T20150505164259
Скачать
Список улучшений:
- Прошивка исправляет проблемы с русским языком После прошивки требуется сброс настроек
Внесенные изменения
FW version: 2.2.824.393T20141029162426
Скачать
Внимание, для перехода на данную версию прошивки сначала требуется установить промежуточную расположенную по ссылке:
Список улучшений:
- Изменен алгоритм переключения на летнее время
- Изменен алгоритм генерации CPE Serial Number
- Изменен алгоритм обновления телефонной книги
- Включен доступ к ActiveUri по паролю.
Внесенные изменения
FW version: Middle
СкачатьСписок улучшений:
- Промежуточная прошивка для перехода на 2.2.824.393 и выше с более ранних
Внесенные изменения
FW version: 2.2.710.374
СкачатьСписок улучшений:
- Отсутствие строки "Rebooting" на экране при перезагрузке через WEB
- Работа BLF с PBX Oktell
- Исправлена проблема с потерей голосового трафика при работе через TCP
Внесенные изменения
FW version: 2.2.506.269
Скачать
Список улучшений:
- Исправлена работа L2TP
- Исправлен Русский язык
- Исправлено определtние номера содержащего кириллицу
