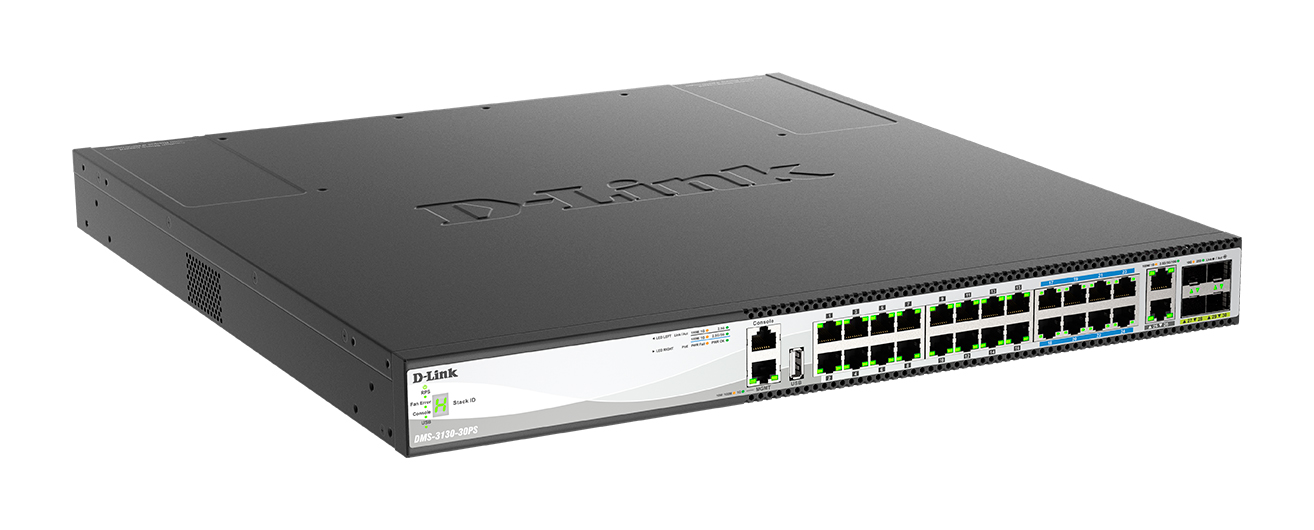

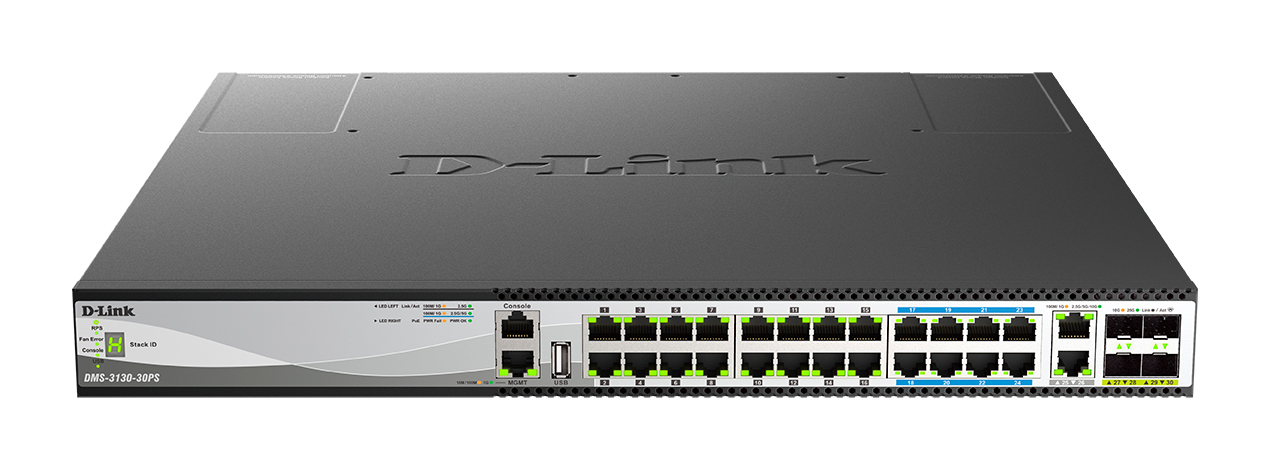

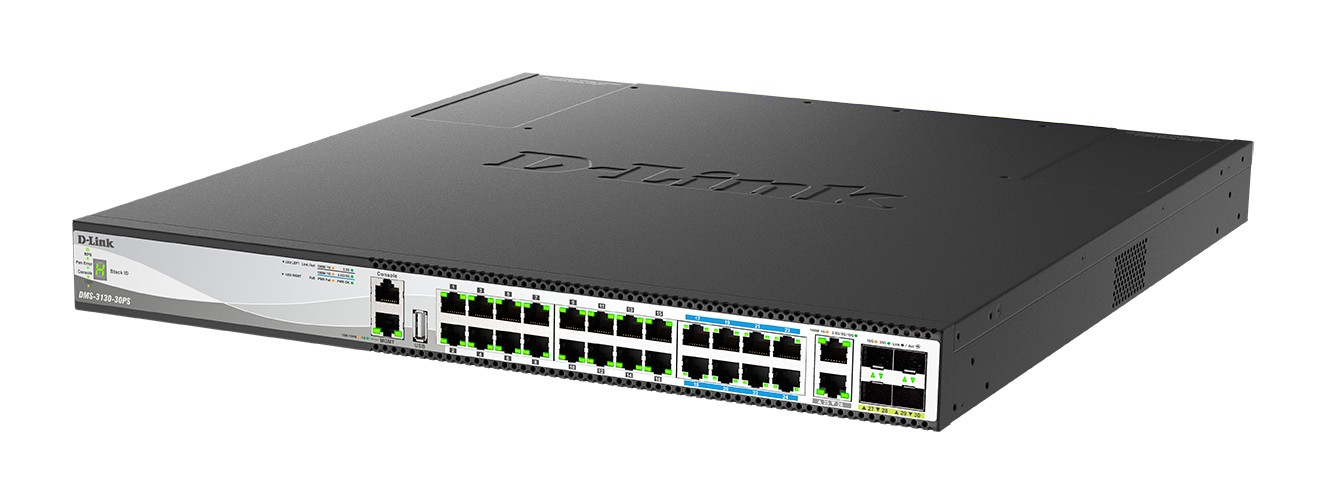

DMS-3130-30PS

Управляемый L3 стекируемый коммутатор с 16 портами 100/1000/2.5GBase-T, 8 портами 5GBase-T, 2 портами 10GBase-T и 4 портами 25GBase-X SFP28 (16 портов PoE 802.3af/at, 8 портов PoE 802.3bt, PoE-бюджет 740 Вт)

Описание

Управляемый L3 стекируемый коммутатор DMS-3130-30PS предназначен для безопасного подключения конечных пользователей к сети предприятия или сети Metro Ethernet. Коммутатор оснащен 16 портами 100/1000/2.5GBase-T с поддержкой PoE, 8 портами 5GBase-T с поддержкой PoE, 2 портами 10GBase-T и 4 портами 25GBase-X SFP28, поддерживает многоадресные группы и расширенные функции безопасности, что делает его идеальным мультигигабитным решением уровня доступа. Данный коммутатор также оснащен портом USB 2.0, что позволяет осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с USB-накопителя и сохранить на нем файлы системного журнала.

Надежность
Коммутатор DMS-3130-30PS предназначен для использования в сетях предприятий и Metro Ethernet, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. DMS-3130-30PS поддерживает протоколы Spanning Tree (STP) (802.1D, 802.1w и 802.1s), функции Loopback Detection и защиты от широковещательного шторма, которые повышают отказоустойчивость сети. Кроме того, DMS-3130-30PS поддерживает технологию Ethernet Ring Protection Switching (ERPS), обеспечивающую минимальное время восстановления работы кольца (50 мс) после сбоя. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов DMS-3130-30PS позволяет воспользоваться функцией Dynamic 802.3ad Link Aggregation Port Trunking.

Расширенные функции безопасности
Коммутатор DMS-3130-30PS поддерживает такие функции безопасности, как многоуровневые списки управления доступом (ACL), управление штормом и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Благодаря функции DHCP Snooping коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.

Политики управления доступом
Коммутатор DMS-3130-30PS поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому узлу.

Управление трафиком
DMS-3130-30PS предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки 2 уровня коммутатор DMS-3130-30PS реализует обработку IPTV-приложений. Функция IGMP/MLD Snooping на основе узла обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет многоадресные потоки в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Power over Ethernet
16 портов 100/1000/2.5GBase-T данного коммутатора поддерживают стандарт IEEE 802.3at PoE, а 8 портов 5GBase-T поддерживают стандарт IEEE 802.3bt/UPoE. Порты PoE от 1 до 16 подают питание мощностью до 30 Вт, порты 17-24 — до 60 Вт при общем бюджете коммутатора 740 Вт, что позволяет пользователям подключать к DMS-3130-30PS устройства, совместимые со стандартами 802.3at и 802.3bt/UPoE. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля. Кроме того, DMS-3130-30PS поддерживает технологии Perpetual PoE и Fast PoE. Технология Perpetual PoE сохраняет подачу питания в линию при программной перезагрузке («warm reboot»). Технология Fast PoE обеспечивает подачу питания в линию после перезагрузки по питанию («cold reboot») до полной загрузки OC коммутатора.

Характеристики

Аппаратное обеспечение
Процессор
• 1,25 ГГц
Оперативная память
• 2 ГБ
Flash-память
• 256 МБ
Интерфейсы
• 16 портов 100/1000/2.5GBase-T с поддержкой PoE
• 8 портов 5GBase-T с поддержкой PoE
• 2 порта 10GBase-T
• 4 порта 10/25GBase-X SFP28
• Консольный порт с разъемом RJ-45
• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)
• Порт USB 2.0 тип A
Индикаторы
• Power
• Link/Activity/Speed (на порт)
• PoE (на порт PoE)
• Console
• USB
• RPS
• Fan Error
• Stack ID
• MGMT
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3bz 5GBase-T
• IEEE 802.3an 10GBase-T
• IEEE 802.3ae 10GBase-X
• IEEE 802.3by 25GBase-X
• IEEE 802.3az Energy-Efficient Ethernet (EEE) для 1000Base-T
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
Производительность
Коммутационная матрица
• 400 Гбит/с
Метод коммутации
• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов
• 298 Mpps
Размер таблицы MAC-адресов
• 32K записей
Буфер пакетов
• 4 МБ
Jumbo-фрейм
• 12 288 байт
Программное обеспечение
Стекирование
• Виртуальное стекирование
  - D-Link Single IP Management
  - До 32 устройств в виртуальном стеке
• Физическое стекирование
  - Полоса пропускания: до 100 Гбит/с
  - До 9 устройств  в стеке
  - Кольцевая топология
Функции уровня 2
• Управление потоком
  - 802.3x
  - Предотвращение блокировок HOL
• Link Aggregation
  - 802.1AX
  - 802.3ad
  - Макс. 32 группы на устройство/8 портов на группу
• Spanning Tree Protocol
  - 802.1D STP
 - 802.1w RSTP
 - 802.1s MSTP
 - BPDU Filtering
 - Root Guard (Restriction)
  - Loop Guard
• Loopback Detection
• Зеркалирование портов
  - One-to-One
 - Many-to-One
 - Поддержка зеркалирования для входящего/исходящего трафика
  - Поддержка 4 групп зеркалирования
• Зеркалирование потоков
  - Поддержка зеркалирования для входящего/исходящего трафика
• Зеркалирование VLAN
• RSPAN
• L2 Protocol Tunneling
• ERPS (Ethernet Ring Protection Switching) v1/v2
Многоадресная рассылка уровня 2
• IGMP Snooping
  - IGMP v1/v2/v3
  - Поддержка до 1024 групп
  - IGMP Snooping Fast Leave на основе порта
  - Поддержка 64 статических многоадресных групп
  - IGMP Snooping на VLAN
  - Data Driven Learning
  - IGMP Snooping Querier
  - Аутентификация IGMP
  - IGMP Accounting
  - Report suppression
• MLD Snooping
  - MLD v1/v21
  - Поддержка до 1024 групп
  - MLD Snooping Fast Leave на основе порта
  - Поддержка 64 статических многоадресных групп
  - MLD Snooping на VLAN
  - MLD Snooping Querier
  - MLD Proxy Reporting
VLAN
• Группы VLAN:
  - Макс. 4K VLAN-групп
  - Макс. VID: 4094
• GVRP: макс. 4K динамических VLAN-групп
• Double VLAN (Q-in-Q)
  - Q-in-Q на основе портов
  - Selective Q-in-Q
• 802.1Q
• Auto Surveillance VLAN1
• VLAN на основе портов
• 802.1v VLAN на основе протоколов
• Voice VLAN1
• VLAN на основе MAC-адресов
• VLAN Translation
• Multicast VLAN (ISM VLAN для IPv4/IPv6)
• Asymmetric VLAN
• Private VLAN
• VLAN Trunking
• Super VLAN
Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Обработка очередей
  - Strict Priority
  - Weighted Round Robin (WRR)
  - Strict + WRR
  - Weighted Deficit Round Robin (WDRR)
• Поддержка следующих действий для потоков
  - Метка приоритета 802.1p
  - Метка ToS/DSCP
  - Управление полосой пропускания
• Контроль перегрузки
  - Weighted Random Early Detection (WRED)
• CoS на основе:
  - Порта коммутатора
  - Внутреннего/внешнего VID
  - Очередей приоритетов 802.1p
  - MAC-адреса
  - IP-адреса
  - DSCP
  - Типа протокола
  - Порта TCP/UDP
  - Класса IPv6-трафика
  - Метки потока IPv6
• Управление полосой пропускания
  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)
  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)
  - Управление полосой пропускания по очереди (с мин. значением 8 Кбит/с)
• Три цвета маркировки
  - CIR/PIR мин. шаг 8 Кбит/с
  - trTCM
  - srTCM
Функции уровня 3
• IPv4 ARP: 4096 записей
  - 256 статических записей ARP
• IPv6 ND: 1024 записей
  - 128 статических записей ND
• Интерфейс IP:
  - Поддержка 128 интерфейсов
• Gratuitous ARP
• Интерфейс Loopback
• Proxy ARP
  - Поддержка Local ARP Proxy
• VRRP
• VRRP v3
• IPv6 Neighbour Discovery (ND)
Маршрутизация уровня 3
• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6
  - 1 запись на каждый маршрут IPv4
  - 2 записи на каждый маршрут IPv6
• Поддержка до 16K аппаратных записей коммутации L3 по IPv4/до 8K аппаратных записей коммутации L3 по IPv6
  - 1 запись на каждый маршрут IPv4
  - 2 записи на каждый маршрут IPv6
• Статическая маршрутизация
  - Макс. кол-во записей IPv4: 512
  - Макс. кол-во записей IPv6: 256
• Equal-Cost Multi-Path Route (ECMP)
• Weighted-Cost Multi-Path Route (WCMP)
• Маршрут IPv4/IPv6 по умолчанию
• Policy-based Route (PBR)
• Null Route
• Route Preference
• Route Redistribution
• RIPv1/v2/ng
• OSPF
  - OSPF v2/v3
  - Пассивный интерфейс OSPF
  - Stub/NSSA area
  - Equal-Cost Multi-Path Route (ECMP)
  - Text/MD5 authentication
Многоадресная рассылка уровня 3
• IGMP v1/v2/v3
• PIM-SM for IPv42
Списки управления доступом (ACL)
• ACL на основе:
  - Приоритета 802.1p
  - VID
  - MAC-адреса
  - Ether Type
  - LLC
  - VLAN
  - IP-адреса
  - IP preference/ToS
  - DSCP
  - Типа протокола
  - Номера TCP/UDP-порта
  - Класса IPv6-трафика
  - Метки потока IPv6
• ACL по расписанию
• Фильтрация интерфейса CPU
• Макс. кол-во записей ACL:
  - Входящих (аппаратных): 3072
  - Исходящих (аппаратных): 1024
  - Карта доступа VLAN: 100
Безопасность
• Port Security
  - Поддержка до 64 MAC-адресов на порт
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• Функция DHCP Server Screening
• IP Source Guard
• DHCP Snooping
• IPv6 Snooping
• Dynamic ARP Inspection (DAI)
• DHCPv6 Guard
• IPv6 Route Advertisement (RA) Guard
• IPv6 ND Inspection
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Предотвращение атак ARP Spoofing
  - Макс. количество записей: 64
• L3 Control Packet Filtering
• Сегментация трафика
• SSL
  - Поддержка TLS 1.0/1.1/1.2
  - Поддержка доступа IPv4/IPv6
• SSH
  - Поддержка SSH v2
  - Поддержка доступа IPv4/IPv6
• Предотвращение атак BPDU
• Предотвращение атак DoS
OAM
• 802.3ah Ethernet Link OAM
• D-Link Unidirectional Link Detection (DULD)
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• Y.1731 OAM
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)
AAA
• Guest VLAN
• Аутентификация 802.1X:
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL
• Уровень привилегий для доступа к управлению
• Trusted Host
• RADIUS/TACACS+ Accounting
• Управление доступом на основе Web (WAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL
• Аутентификация на основе RADIUS и TACACS+
• Authentication Database Failover
• Compound Authentication
• Управление доступом на основе MAC-адресов (MAC):
  - Управление доступом на основе порта/узла
  - Назначение политики Identity-driven
  - Динамическое назначение VLAN
  - Управление полосой пропускания
  - Назначение ACL
Управление
• Web-интерфейс
  - Поддержка доступа IPv4/IPv6
  - Поддержка SSL (HTTPS)
• Интерфейс командной строки (CLI)
• Telnet-сервер для IPv4/IPv6
• Telnet-клиент для IPv4/IPv6
• TFTP-клиент для IPv4/IPv6
• DNS-клиент для IPv4/IPv6
• Защищенный FTP-сервер для IPv4/IPv6
• SNMP
  - Поддержка v1/v2c/v3
  - Поддержка доступа IPv4/IPv6
• SNMP Traps
• Системный журнал для сервера IPv4/IPv6
• sFlow
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• RMON v1
  - Поддержка 1, 2, 3, 9 групп
• RMON v2
  - Поддержка группы ProbeConfig
• LLDP/LLDP-MED
• BootP/DHCP-клиент
• DHCP Auto-configuration
• DHCP/DHCPv6 Local Relay
• DHCP Relay Option 60/61/82/125
• Файловая система Flash
• PPPoE Circuit-ID insertion
• D-Link Discover Protocol (DDP)
• Команды отладки
• SNTP (поддержка IPv4/IPv6)
• NTPv3/v4
• Восстановление пароля
• Шифрование пароля
• DHCP-сервер
  - Поддержка адреса назначения IPv4/IPv6
• Логирование команд
• SMTP
• DHCPv6 Prefix Delegation (PD)
• Ping/Traceroute для IPv4/IPv6
• PD Alive
Технология Green
• Экономия электроэнергии за счет:
  - Определения статуса соединения для 1000Base-T
  - Выключения индикаторов
  - Выключения портов
  - Использования спящего режима
  - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
Стандарты MIB
• RFC1065, RFC1066, RFC1155, RFC1156, RFC2578 MIB Structure
• RFC1212 Concise MIB Definitions
• RFC1213 MIBII
• RFC1215 MIB Traps Convention
• RFC1493, RFC4188 Bridge MIB
• RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576 SNMP MIB
• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636 SNMPv2 MIB
• RFC271, RFC1757, RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 Ether-like MIB
• RFC2668 802.3 MAU MIB
• RFC2674, RFC4363 802.1p MIB
• Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• RFC2389 MIB for Diffserv.
• RFC2620 RADIUS Accounting Client MIB
• RFC2925 Ping & TRACEROUTE MIB
• TFTP uploads and downloads (D-Link MIB)
• Trap MIB (D-Link MIB)
• RFC4265 IPv6 MIB
• RFC4266 ICMPv6 MIB
• Entity MIB
• VRRP MIB
• RIPv2 MIB
• RFC1850, RFC5643 OSPF MIB
• RFC4293 IPv6 SNMP Mgmt Interface MIB
• DDM MIB (D-Link MIB)
• Private MIB
• MIB for D-Link Zone Defense
• RFC3621 Power Ethernet MIB
• DDP MIB
• LLDP-MED MIB
Стандарты RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC2474, RFC3168, RFC3260 Definition of the DS Field in the IPv4 and IPv6 Headers
• RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 Extensible Authentication Protocol (EAP)
• RFC2571 SNMP Framework
• RFC 2068 HTTP
• RFC 2866 RADIUS Accounting
• RFC792 ICMPv4
• RFC2463, RFC4443 ICMPv6
• RFC4884 Extended ICMP to support Multi-Part Messages
• RFC1338, RFC1519 CIDR
• RFC2574 User-based Security Model for SNMPv3
• RFC1981 Path MTU Discovery for IPv6
• RFC2460 IPv6
• RFC 2571, 2572, 2573, 2574, SNMP
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC2461, RFC4861 Neighbor Discovery for IPv6
• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)
• RFC2464 IPv6 over Ethernet and definition
• RFC1886 DNS extension support for IPv6
PoE
Стандарт PoE
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt/UPoE
• Perpetual PoE
• Fast PoE
Порты с поддержкой PoE
• Порты 1-24
Бюджет мощности PoE
• 740 Вт (макс. 30 Вт на порт PoE 1-16, макс. 60 Вт на порт 17-24)
Физические параметры
Размеры (Д x Ш x В)
• 440 x 470 x 44 мм
Вес
• 6,54 кг
Условия эксплуатации
Питание на входе
• От 100 до 240 В переменного тока, 50-60 Гц
Максимальная потребляемая мощность
• 954,9 Вт (функция PoE включена)
• 88,9 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
• 58,3 Вт
Тепловыделение
• 955,29 Вт (3 261,5 БТЕ/час)
MTBF (часы)
• 277 222,63
Уровень шума
• При высокой скорости вентилятора: 72,8 дБ
• При низкой скорости вентилятора: 39,9 дБ
Защита от статического электричества
• Поддержка защиты от статического электричества до 6 кВ на медных портах 2.5GBase-T и 5GBase-T (стандарт IEC61000-4-5)
Система вентиляции
• 2 вентилятора Smart
Температура
• Рабочая: от 0 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
Комплект поставки
• Коммутатор DMS-3130-30PS
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• 4 резиновые ножки
• Краткое руководство по установке
Совместимое оборудование
SFP+ трансиверы
• DEM-431XT
• DEM-432XT
• DEM-433XT
• DEM-434XT
• DEM-435XT
WDM SFP+ трансиверы
• DEM-436XT-BXD/20KM
• DEM-436XT-BXU/20KM
• DEM-436XT-BXD/40KM
• DEM-436XT-BXU/40KM
SFP28 трансиверы
• DEM-S2801SR
• DEM-S2810LR
Кабели 10G SFP+
• DEM-CB100S
• DEM-CB300S
• DEM-CB700S
Прочее
Безопасность
• CB
• cUL
• BSMI
EMI
• FCC Class A
• CE Class A
• VCCI Class A
• IC
• RCM
• BSMI
1Будет доступно в будущих версиях ПО.
2Функция не поддерживается в режиме физического стекирования.

Сертификаты

Заказ

DMS-3130-30PS/A1A
Управляемый L3 PoE-коммутатор, стек, 16x2.5GBase-T, 8x5GBase-T, 2x10GBase-T, 4x25GBase-X SFP28
Дополнительные трансиверы SFP+
DEM-431XT
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
DEM-432XT
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
DEM-433XT
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1
DEM-434XT
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1
DEM-435XT
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
Дополнительные трансиверы WDM SFP+
DEM-436XT-BXD/20КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 20км
DEM-436XT-BXU/20КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 20км
DEM-436XT-BXD/40КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1
DEM-436XT-BXU/40КМ WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1
Дополнительные трансиверы SFP28
DEM-S2801SR
Трансивер SFP28, 25GBase-SR (Duplex LC), 850нм, многомод, OM3: до 70м/ OM4: до 100м
DEM-S2810LR
Трансивер SFP28, 25GBase-LR (Duplex LC), 1310нм, одномод, до 10км
Дополнительные пассивные кабели 10G SFP+
DEM-CB100S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
DEM-CB300S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
DEM-CB700S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

DMS-3130-30PS/A1
Вид спереди
Вид справа
Вид слева

Загрузки

Смотрите также
